11.
Réglage du dispositif coupe-fil -900/52 (option)
05
11.
Came de commande (préréglage)
05.01
Règle
Au point mort bas du releveur de fil, la rainure 4 de la came de commande 2 doit être à la
verticale sous le boulon de commande 5.

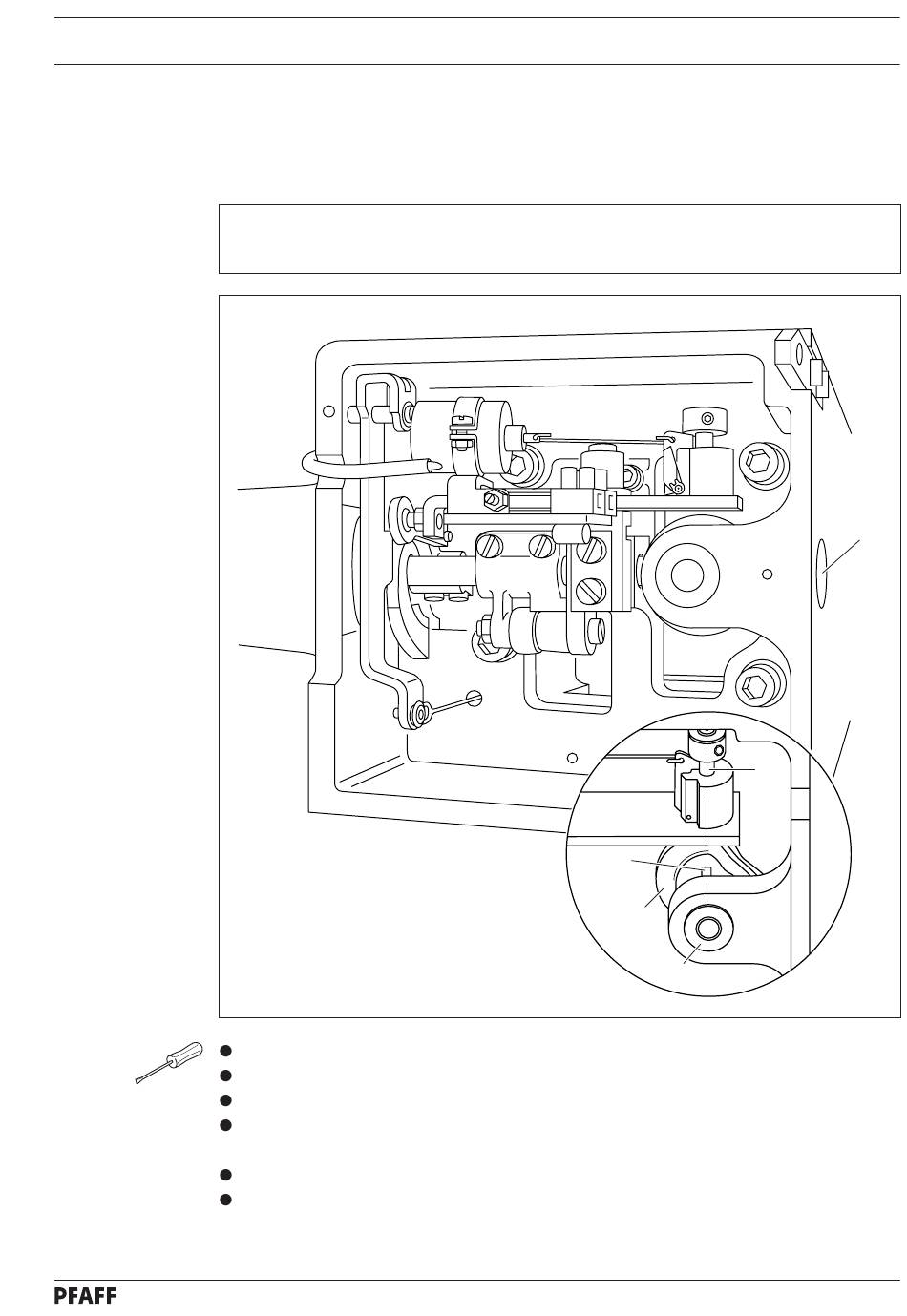

Fig. 11 - 13
Desserrer les deux vis de la came de commande 2 par le perçage de montage 1.
En tournant le volant, amener le releveur de fil au point mort bas.
Tourner la came de commande 2 sur son arbre selon la règle.
En cette position, serrer la vis accessible de la came de commande 2 en veillant à ce que
la came de commande 2 soit en appui contre la partie inférieure du palier 3.
Libérer l'accès de la deuxième vis de la came de commande 2 et serrer.
Effectuer un contrôle.
5
4
2
3
Réglage
1
11 - 14
