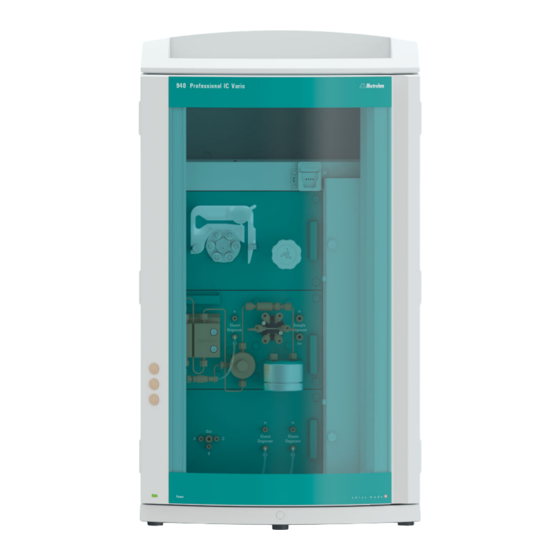

940 Professional IC Vario
940 Professional IC Vario ONE/ChS/LPG
Mode d'emploi – Guide rapide
8.940.8108FR / 2017-07-31

Publicité

Table des Matières
loading

Manuels Connexes pour Metrohm 940 Professional IC Vario

Sommaire des Matières pour Metrohm 940 Professional IC Vario

  • Page 1 940 Professional IC Vario 940 Professional IC Vario ONE/ChS/LPG Mode d’emploi – Guide rapide 8.940.8108FR / 2017-07-31...
  • Page 3 Metrohm AG CH-9100 Herisau Suisse Téléphone : +41 71 353 85 85 Fax : +41 71 353 89 01 info@metrohm.com www.metrohm.com 940 Professional IC Vario 940 Professional IC Vario ONE/ChS/LPG 2.940.1250 Mode d’emploi – Guide rapide 8.940.8108FR / 2017-07-31...
  • Page 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com La présente documentation est protégée par le droit d'auteur. Tous droits réservés. La présente documentation a été élaborée avec le plus grand soin. Cepen- dant, des erreurs ne peuvent être totalement exclues. Veuillez communi-...

  • Page 5: Table Des Matières

    Installer la pompe haute pression ........21 Installer le filtre inline ............21 4.10 Installer l'atténuateur de pulsations ......... 21 4.11 Vanne d'injection ..............21 4.12 Metrohm Suppressor Module (MSM) ....... 21 4.12.1 Mettre en place les rotors ............22 ￭￭￭￭￭￭￭￭...
  • Page 6 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Table des matières 4.12.2 Connecter le Metrohm Suppressor Module (MSM) ....23 4.13 Installer le détecteur de conductivité ....... 26 4.14 Installer le détecteur ampérométrique ......26 4.15 Connecter le dégazeur d'échantillon (facultatif) ..... 27 4.16 Installer des gradients basse pression ......28 4.17 Connexion de l'appareil à...

  • Page 7: Répertoire Des Figures

    Retirer les vis de sécurité de transport ..........15 Figure 4 Installer le poids pour tuyau et la crépine d'aspiration ...... 20 Figure 5 Metrohm Suppressor Module (MSM) – capillaires de connexion ..24 ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 9: Propos De Ce Guide Rapide

    Vous trouverez non seulement une introduction, des consi- gnes de sécurité et un aperçu général de l'appareil, mais aussi des indica- tions pour l'installation et le maniement du 940 Professional IC Vario ONE/ChS/LPG ainsi que des informations relatives à la garantie. Le mode d'emploi détaillé...

  • Page 10: Introduction

    Le logiciel intelligent MagIC Net. ￭ Le 940 Professional IC Vario se manipule exclusivement par le biais du logiciel MagIC Net. Il est connecté par câble USB à un ordinateur sur lequel est installé MagIC Net. Le logiciel intelligent détecte automatique- ment l'appareil et vérifie son état de fonctionnement.

  • Page 11: Filtre Inline

    Metrohm Suppressor Module (MSM) Le suppresseur chimique MSM se compose d'un mécanisme d'entraîne- ment, d'un rotor et éventuellement d'un adaptateur. L'entraînement du ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 12: Détecteur

    (mise en service, heures de fonc- tionnement, injections, etc.). Utilisation conforme Le 940 Professional IC Vario ONE/ChS/LPG est utilisé pour la détermination par chromatographie ionique d'anions ou de substances polaires avec sup- pression chimique dès lors qu'il s'agit de résoudre le problème délicat de la séparation en faisant appel à...

  • Page 13: Consignes De Sécurité

    L'intérieur du boîtier ne contient aucune pièce pouvant être entretenue ou remplacée par l'utilisateur. Tension secteur AVERTISSEMENT Une tension secteur incorrecte peut endommager l'appareil. Utiliser cet appareil uniquement avec une tension secteur spécifique (voir la face arrière de l'appareil). ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 14: Connexions Tubulaires Et Capillaires

    Garder toute source d'inflammation potentielle éloignée du poste de ￭ travail. Nettoyer immédiatement les liquides et les matières solides renver- ￭ sés. Se référer aux consignes de sécurité fournies par le fabricant du pro- ￭ duit chimique. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 15: Recyclage Et Élimination

    Ce symbole indique un danger général pouvant pro- voquer des blessures éventuellement mortelles. AVERTISSEMENT Ce symbole met en garde contre un risque électri- que. AVERTISSEMENT Ce symbole met en garde contre la chaleur ou les parties d'appareil chaudes. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)
  • Page 16 AVERTISSEMENT Ce symbole met en garde contre un risque biologi- que. ATTENTION Ce symbole indique un endommagement possible des appareils ou parties d'appareil. REMARQUE Ce symbole indique des informations et conseils sup- plémentaires. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 17: Aperçu Général De L'appareil

    Offre un emplacement pour deux détecteurs d'éluant et un autre accessoire. à insérer et un autre accessoire. Support de colonne Metrohm Suppressor Module (MSM) Pour une troisième colonne de séparation en dehors du thermostat de colonne. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)
  • Page 18 Deux dégazeurs d'éluant pour deux autres éluants. 11 Bac de fond 12 Vanne de mélange basse pression Avec détecteur de fuites. 13 Vanne de purge 14 Pompe haute pression Pour purger la pompe haute pression. 15 Dégazeur d'éluant ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 19: Face Arrière

    Une ou deux zone du détecteur. pompes à vide peuvent être montées dans l'appareil. Si une seule pompe à vide est montée dans l'appareil, seules deux vis de sécurité de transport sont utilisées. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)
  • Page 20 Prise d'alimentation secteur pour connecter présenter une température élevée ! le câble secteur et l'interrupteur d'alimenta- tion pour mettre l'appareil sous et hors ten- sion. 17 Vis moletées Pour fixer le panneau arrière démontable. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 21: Installation

    L'appareil est doté d'une anse afin d'en faciliter le transport. Une fois l'ap- pareil placé au bon endroit dans le laboratoire, l'anse peut être démontée. Accessoires Aucun accessoire n'est requis pour les opérations suivantes. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 22: Retirer Les Vis De Sécurité De Transport

    Transport security screws. Retirer ces vis de sécurité de transport avant la première mise en service de l'appareil. Accessoires Prévoir pour cette opération : Clé hexagonale 4 mm (6.2621.030) ￭ ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)
  • Page 23 Conserver les vis de sécurité de transport. Réutiliser toutes les vis de sécu- rité de transport pour tout déplacement important de l'appareil. ATTENTION Risque d'endommagement des pompes en cas de transport de l'appa- reil sans utilisation des vis de sécurité de transport. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 24: Connecter Les Tuyaux De Vidange Et Le Détecteur De Fuites

    ￭ Le câble de connexion du détecteur de fuites est enfiché dans la prise ￭ de connexion de ce dernier. Le 940 Professional IC Vario est allumé. ￭ Dans le logiciel, le détecteur de fuites est commuté sur actif. ￭...

  • Page 25: Connecter Le Détecteur De Fuites

    Monter les tuyaux de vidange 4.4.2 Connecter le détecteur de fuites Enficher le câble de connexion du détecteur de fuites Le câble de connexion du détecteur de fuites est enroulé dans le bac de fond. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 26: Thermostat De Colonne

    ￭ (6.2744.210) Ce jeu d'accessoires contient un support de filtre, une vis de serrage ainsi qu'un poids pour tuyau. Une crépine d'aspiration (6.2821.090) ￭ Le tube d'adsorption (6.1609.000) ￭ L'agrafe RN (6.2023.020) ￭ ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 27: Connecter Un Tuyau D'aspiration D'éluant

    Ne pas toucher la crépine d'aspiration sans gants. Pour éviter la formation de bulles d'air après l'installation de la cré- pine d'aspiration, nous recommandons de la rincer préalablement à l'eau ou avec de l'éluant. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 28: Connecter Le Dégazeur D'éluant

    Visser la crépine d'aspiration au support de filtre en serrant. ￭ Figure 4 Installer le poids pour tuyau et la crépine d'aspiration Connecter le dégazeur d'éluant Le dégazeur d'éluant est entièrement connecté. Aucune tâche d'installa- tion n'est requise. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 29: Installer La Pompe Haute Pression

    4.12 Metrohm Suppressor Module (MSM) L'entraînement du suppresseur du 940 Professional IC Vario peut accueillir différents rotors. Il est possible d'utiliser directement les grands rotors de type SPM Rotor A (6.2835.000), le MSM‑HC Rotor A (6.2842.000) et le MSM-HC Rotor C (6.2842.200).

  • Page 30: Mettre En Place Les Rotors

    ATTENTION Si le rotor n'est pas mis en place correctement, il risque d'être endom- magé au cours de la mise en service. Veillez donc à respecter minutieusement les instructions suivantes. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 31: Connecter Le Metrohm Suppressor Module (Msm)

    4.12.2 Connecter le Metrohm Suppressor Module (MSM) Les trois entrées et sorties des unités de suppression, numérotées 1, 2 et 3 sur la pièce de connexion, ont chacune deux capillaires PTFE fixes. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 32: Installation Recommandée

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4.12 Metrohm Suppressor Module (MSM) Figure 5 Metrohm Suppressor Module (MSM) – capillaires de conne- xion Capillaire de sortie pour l'éluant. Capillaire d'entrée pour l'éluant. regenerant waste reg. Capillaire d'entrée pour la solution de régé- Capillaire de sortie pour la solution de régé- nération.

  • Page 33: Installation Alternative

    Prévoir les accessoires suivants pour connecter le flacon de solution auxi- liaire : Accessoires provenant du kit d'accessoires : CI Vario/Flex ChS ￭ (6.5000.030) Accessoires provenant de l'équipement CI: Régénération Dosino ￭ (6.5330.190) ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 34: Installer Le Détecteur De Conductivité

    4.13 Installer le détecteur de conductivité La zone de détecteur du 940 Professional IC Vario peut accueillir deux détecteurs et d'autres accessoires. Les détecteurs sont disponibles sous la forme d'appareils séparés et sont fournis avec des modes d'emploi à part.

  • Page 35: Connecter Le Dégazeur D'échantillon (Facultatif)

    2 × vis de pression longue (6.2744.090) ￭ Capillaire PTFE (6.1803.040) ￭ Connecter le dégazeur d'échantillon ATTENTION Si le dégazeur d'échantillon n'est pas utilisé, l'entrée et la sortie doi- vent être fermées à l'aide des bouchons filetés (6.2744.220). ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 36: Installer Des Gradients Basse Pression

    Visser le tuyau de connexion vanne de mélange – dégazeur d'éluant ￭ (6.1834.120) Installer des gradients basse pression Étape suivante Connecter chacun des deux tuyaux d'aspiration (6.1834.080) à un fla- ￭ con d'éluant (voir Chapitre 4.6, page 18). ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 37: Connexion De L'appareil À L'ordinateur

    Connexion de l'appareil à l'ordinateur REMARQUE L'appareil doit être à l'arrêt pour le connecter à l'ordinateur. Accessoires Prévoir les accessoires suivants pour cette étape : câble de connexion USB (6.2151.020) ￭ Connecter le câble USB ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 38: Connexion De L'appareil Au Secteur

    Les travaux d'entretien et de réparation sur des composants électri- ￭ ques et électroniques doivent exclusivement être effectués par un personnel qualifié par Metrohm à cet effet. Brancher le câble secteur Accessoires Câble secteur à 3 conducteurs avec connecteur CEI 60320 du type C13.

  • Page 39: Première Mise En Service

    Vérifier que le capillaire de sortie du détecteur est connecté au capillaire d'entrée de la solution de rinçage (portant l'inscription rinsing solution) du Metrohm Suppres- sor Module (MSM). – Méthode alternative en cas d'utilisation de deux flacons pour la régénération et le rinçage : s'assurer que les tuyaux...
  • Page 40 Aspirer l'éluant à l'aide de la seringue jusqu'à disparition com- plète des bulles d'air dans le tuyau d'aspiration d'éluant. 5 Rincer l'appareil sans les colonnes Rincer l'appareil (sans colonnes) durant 10 minutes avec l'éluant. ￭ ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 41: Connecter Et Rincer La Précolonne

    Prévoir les accessoires suivants pour cette étape : Précolonne (adaptée à la colonne de séparation) ￭ Connecter la précolonne Rincer la précolonne 1 Rincer la précolonne Placer un godet sous la sortie de la précolonne. ￭ ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 42: Connecter La Colonne De Séparation

    REMARQUE Ne raccorder la colonne de séparation qu'après la première mise en ser- vice de l'appareil. Il faudra remplacer la précolonne et la colonne de séparation par un accouplement (6.2744.040) en attendant. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)
  • Page 43 : Manuel ▶ Contrôle manuel ▶ Pompe – Débit: augmenter progressivement le débit jusqu'à la valeur recommandée sur la feuille de renseignement de la colonne. – On Rincer la colonne de séparation env. dix minutes avec l'éluant. ￭ ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 44: Conditionnement

    (la flèche doit indi- quer le sens d'écoulement). S'assurer que le tuyau d'aspiration d'éluant est plongé dans ￭ l'éluant et que le flacon d'éluant contient suffisamment d'éluant. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)
  • Page 45 4 Conditionner le système Rincer le système avec de l'éluant jusqu'à ce que la stabilité souhaitée de la ligne de base soit atteinte. L'appareil est désormais prêt pour effectuer les mesures des échantillons. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 46: Maniement

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Maniement Le 940 Professional IC Vario ONE/ChS/LPG se manipule exclusivement par le biais du logiciel MagIC Net. Des informations sur le maniement de MagIC Net™ sont fournies dans le cours de maniement de MagIC Net™ ainsi que dans l’aide en ligne.

  • Page 47: Accessoires

    Le fichier PDF contenant les données sur les accessoires est créé. REMARQUE Lorsque vous recevez votre nouvel appareil, nous vous conseillons de télécharger la liste d'accessoires depuis Internet, de l'imprimer et de la conserver conjointement avec le mode d'emploi. ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)

  • Page 48: Index

    « Anse » ....13 Installation ......21 Détecteur de fuites Pompe à vide Vis de sécurité de transport ..14 Installation ......17 Protection ......15 Pompe haute pression Protection ......15 Éluant Aspiration ......19 ￭￭￭￭￭￭￭￭ 940 Professional IC Vario ONE/ChS/LPG (2.940.1250)
