Manuels Connexes pour CAME ZC3
Sommaire des Matières pour CAME ZC3

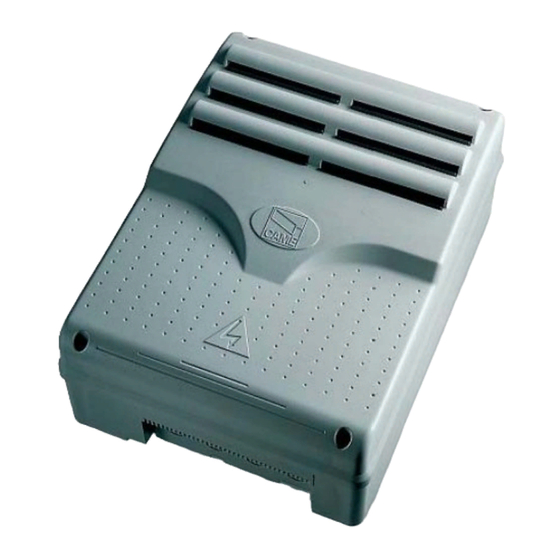

- Page 1 ARMOIRE DE COMMANDE POUR MOTORÉDUCTEURS EN 230 V MANUEL D’INSTALLATION Français...
-
Page 2: Légende Symboles
3 Références normatives Came Cancelli Automatici est une société certifiée pour son système de gestion de la qualité dans l’entreprise ISO 9001 et de gestion de l'environnement ISO 14001. Tous les produits Came sont conçus et fabriqués entièrement en Italie. -
Page 3: Dimensions, Interaxes Et Orifices De Fixation
4.1 Dimensions, interaxes et orifices de fixation 120 mm (mm) 215 mm 240 mm 145 mm 4.2 Principaux composants 1 Bornier de branchement 2 Fusible de ligne 5 A 3 Fusible accessoires 1 A 4 LED de signalisation d’alimentation présente en 24 V 5 Condensateur de réglage durée de fonctionnement 6 Condensateur de réglage durée de... -
Page 4: Vérifications Préliminaires
5 Installation 5.1 Vérifications préliminaires Avant de réaliser l’installation, il est nécessaire de : * Vérifier que le point de fixation de l’armoire électrique est bien situé dans une zone protégée des chocs, que les surfaces d’ancrage sont solides et que la fixation est faite avec des éléments adaptés (vis, tasseaux, etc.) à la surface. * Prévoir le dispositif adéquat de déconnexion omnipolaire, avec une distance de plus de 3 mm entre les contacts, en sectionnement de l’alimentation ;... -
Page 5: Branchements Électriques
4) Insérer les charnières dans la boîte (sur le côté gauche ou droite au choix) et les stopper avec les vis et les rondelles fournies. pour faire tourner les charnières, il faut les faire glisser 15 mm ~ 5) Insérer, en l’enclenchant, le couvercle sur les charnières. 6) Après avoir effectué... -
Page 6: Alimentation
Alimentation Bornes d'alimentation des Alimentation armoire de accessoires en 24 V CA. commande 230 V CA Puissance totale possible : 50/60 Hz Dispositifs de signalisation et d’éclairage Témoin cycle / de courtoisie (Portée du contact : 230 V - 60W max.): - Ampoule cycle –... -
Page 7: Important
Dispositifs de sécurité Doc/Delta Dir/DeltaS <--- A ---> 10 11 TS 1 2 3 3P 4 5 7 C1 CX 10 11 TS 1 2 3 3P 4 5 7 C1 CX <--- B ---> 10 11 TS 1 2 3 3P 4 5 7 C1 CX 10 11 TS 1 2 3 3P 4 5 7 C1 CX... -
Page 8: Dispositifs De Commande
Dispositifs de commande Touche d’arrêt (contact N.C.) - Touche d’arrêt du portail avec l’exclusion du cycle de ferme- ture automatique ; pour reprendre le mouvement il faut appu- yer sur la touche de commande ou sur la touche de l'émetteur. si non utilisé... -
Page 9: Limitateur Du Couple Moteur
+ OPER.TIME - + OPER.TIME - + AUT.CL. - + AUT.CL. - + PAR.OP. - + PAR.OP. - 24 12 0 CLOSE CLOSE OPEN OPEN CONTROL BOARD CONTROL BOARD FUSE FUSE 315mA 315mA ACCESS. ACCESS. FUSE FUSE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 11-20 –... -
Page 10: Activation De La Commande Radio
10 Activation de la commande radio Antenne B1 B2 Éventuelle sortie du deuxième canal Brancher le câble RG58 de l’antenne du récepteur radio (contact N.O.). sur les bornes appropriées. Portée contact : 5 A-24 V D.C. Émetteurs ATOMO AT01 • AT02 AT04 voir fi... - Page 11 Carte de fréquence radio Seulement pour les cartes de fréquence radio AF43S / AF43SM : - positionner le cavalier comme illustré en fonction de la série d'émetteurs utilisée. Fréquence Carte Série fréquence radio émetteurs FM 26.995 AF130 FM 30.900 AF150 AM 26.995 AF26 AM 30.900...
-
Page 12: Mémorisation
Mémorisation CH1 = Canal pour commandes destinées à une fonction de la centrale du motoréducteur (commande « seulement ouvrir » / « ouvrir-fermer-inverser » ou bien « ouvrir-arrêter-fermer-arrêter », en fonction de la sélection effectuée sur les commuta- teurs DIP 2 et 3). CH2 = Canal pour commandes destinées à... -
Page 13: Elimination Et Mise Au Rebut
Environnementale certifié et conforme aux normes UNI EN ISO 14001, en garantie du respect et de la protection de l’environnement. Nous vous demandons de poursuivre l’action de protection de l’environnement qui est considérée par CAME comme l’un des fondements du développement de ses stratégies opérationnelles et de marché, en respectant simplement de brèves indications en matière d’élimination :... - Page 14 (+34) 91 52 85 009 127273, Moscow Moscow (+34) 91 46 85 442 (+7) 495 739 00 69 (+7) 495 739 00 69 (ext. 226) CAME United Kingdom Ltd. CAME United Kingdom Ltd. GREAT BRITAIN PORTUGAL CAME Portugal CAME Portugal...
