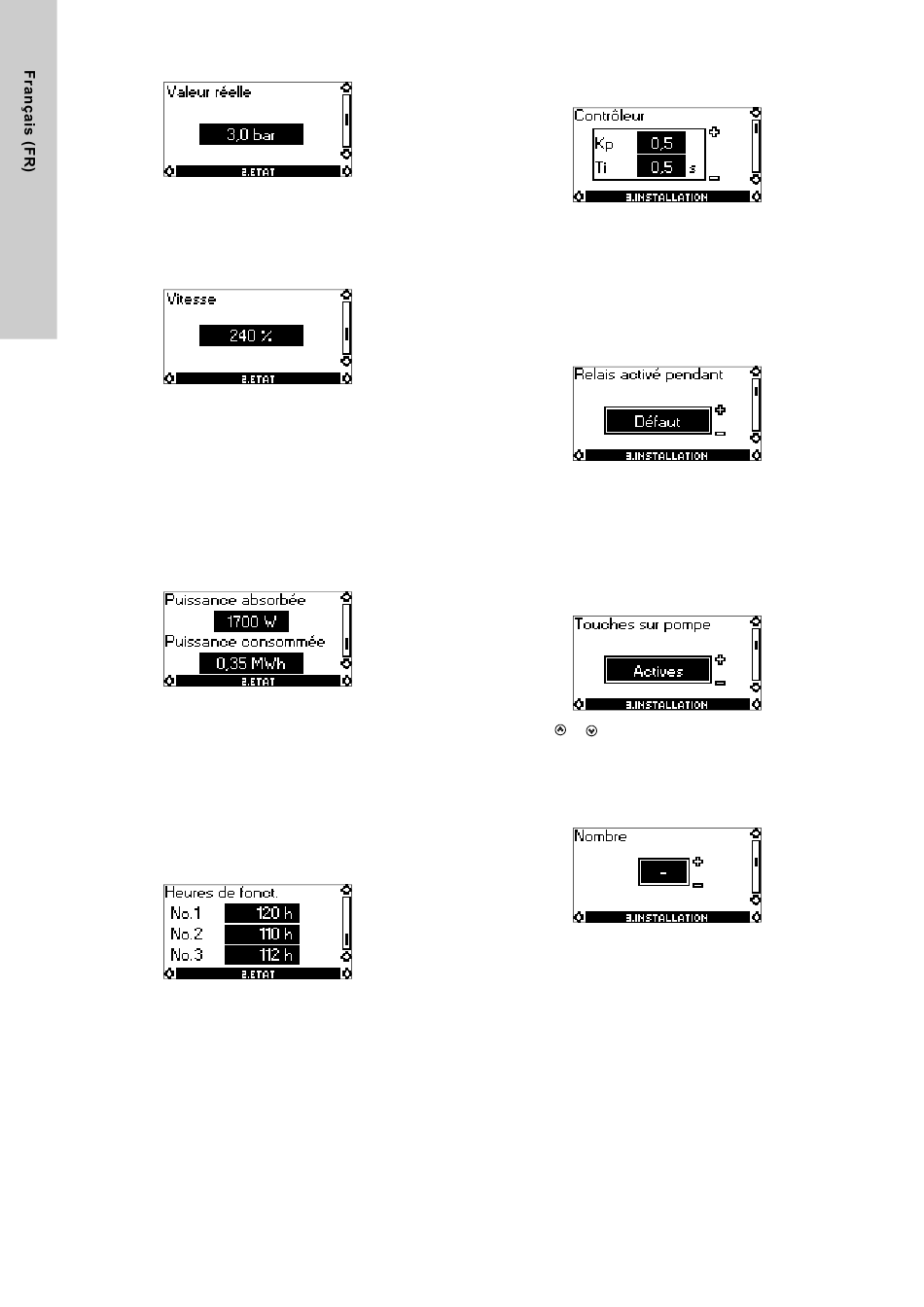

10.2.3 Valeur réelle
L'affichage indique la valeur réellement mesurée par le capteur
connecté.
Si aucun capteur n'est connecté à l'Hydro Multi-E, le symbole "-"
apparait dans cet affichage.
10.2.4 Puissance totale réelle en %
La puissance réelle de toutes les pompes en service apparaît sur
cet affichage.
Exemple
300 % correspond à 3 pompes fonctionnant à pleine vitesse.
150 % correspond à 2 pompes fonctionnant à 75 % de la vitesse
maxi.
80 % correspond à 1 pompe fonctionnant à 80 % de la vitesse
maxi.
10.2.5 Puissance et consommation
Cet affichage indique la puissance réelle absorbée par
l'Hydro Multi-E. La puissance est affichée en W.
La consommation électrique de l'Hydro Multi-E est également
indiquée sur cet affichage. La valeur de la consommation élec-
trique est une valeur cumulée calculée depuis la mise en service
du groupe, et ne peut pas être réinitialisée.
En cas de remplacement d'une pompe, la consommation élec-
trique cumulée est sauvegardée.
10.2.6 Heures de fonctionnement
Cet affichage indique les heures de fonctionnement de chaque
pompe du groupe Hydro Multi-E. Le nombre d'heures de fonction-
nement est une valeur cumulée qui ne peut pas être réinitialisée.
En cas de remplacement d'une pompe, le nombre d'heures de
fonctionnement est réinitialisé.
14
Tolérance : ± 5 %
Tolérance : ± 10 %
Tolérance : ± 2 %
10.3 Menu INSTALLATION
10.3.1 Régulateur
Le gain (K
) et le temps de fonctionnement complet (T
p
contrôleur PI intégré peut être réglé sur cet affichage si le réglage
par défaut n'est pas le réglage optimal.
•
Le gain (K
) peut être réglé entre 0,1 et 20.
p
•
Le temps de fonctionnement complet (T
la plage de 0,1 à 3600 s. Si vous sélectionnez "3600 s", le
contrôleur agira comme un contrôleur P.
10.3.2 Relais de signal
Sélectionner dans quelle situation le relais de signal doit être
activé.
•
Défaut
•
Fonctionnement
•
Prêt.
Voir paragraphe
13. Voyants lumineux et relais de
10.3.3 Touches du panneau de commande
Les touches
et
situées sur le panneau de commande
peuvent être réglées sur :
•
Active
•
Inactive.
10.3.4 Numéro
Un numéro entre 1 et 64 peut être attribuée à l'Hydro Multi-E.
En cas de communication bus, un numéro doit être alloué à
chaque Hydro Multi-E.
) du
i
) peut être réglé dans
i
signal.
