Panneau De Controle - afx light PARLED615 Manuel D'utilisation

Connexion de l'alimentation et du câble signal
1. Connexion de l'alimentation secteur
Utilisez le cordon fourni pour brancher l'appareil sur le secteur. Assurez-vous que la tension et la fréquence du
secteur correspond à la tension et la fréquence d'alimentation de l'appareil, à savoir : 100-240Vac～50/60Hz.
Chaque appareil doit pouvoir être mis sous et hors tension individuellement.
2. Connexion du câble signal

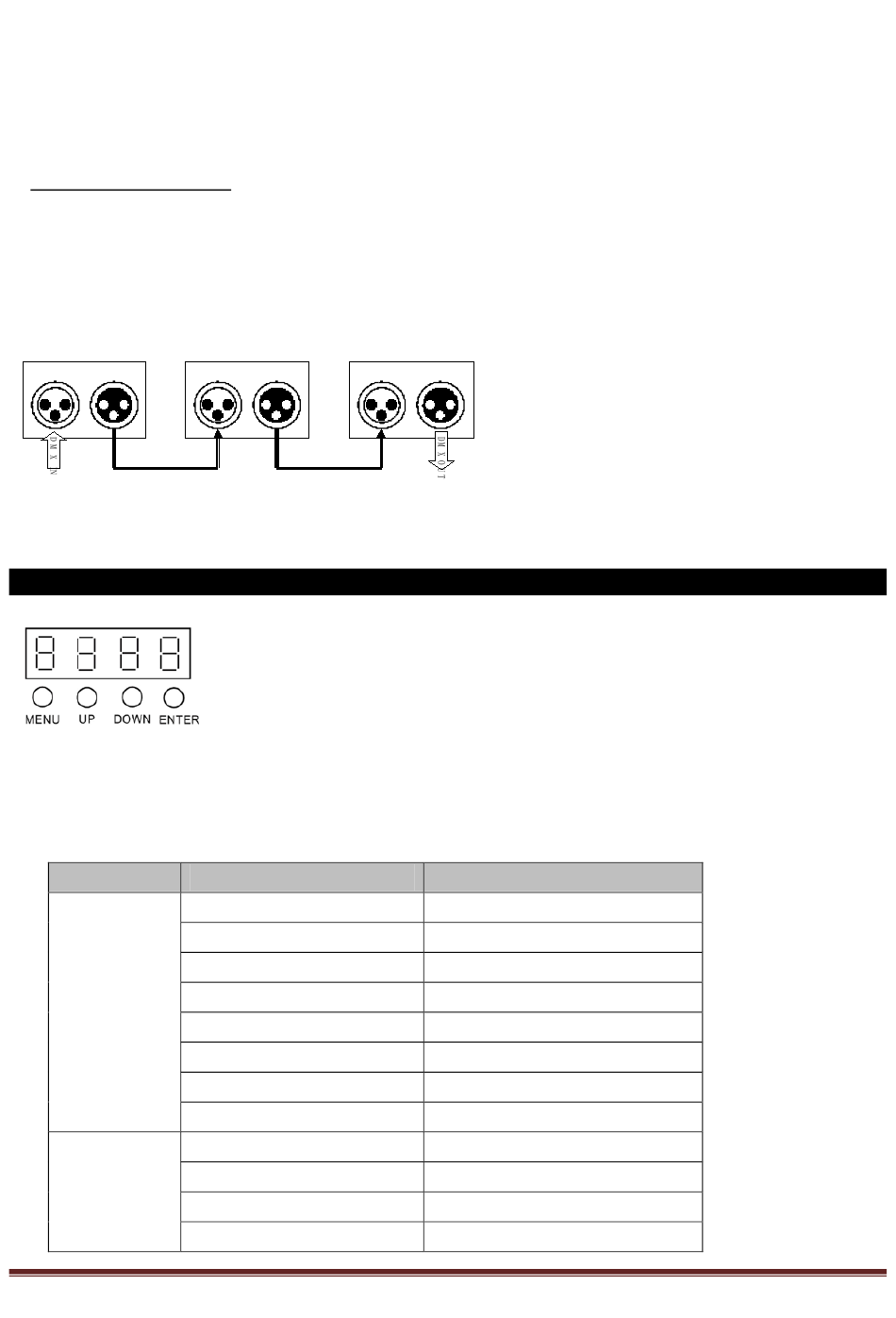

La connexion entre la sortie du Maître et l'entrée de l'Esclave se fait au moyen du cordon XLR à 3 broches fourni. La
sortie DMX de la console de commande doit être branchée sur l'entrée DMX du premier Maître. Branchez la sortie
DMX du Maître sur l'entrée DMX de l'Esclave et ainsi de suite jusqu'au dernier Esclave. Branchez une terminaison
sur la sortie du dernier appareil afin d'éviter des parasites. Cette résistance de fin de ligne consiste en une fiche XLR
qui comporte une résistance de 120Ω entre les broches 2 et 3.
1 2
I N
O U T
Note: Utilisez du câble à double blindage. Le diamètre du conducteur de chaque câble doit être d'au moins 0,5mm.

PANNEAU DE CONTROLE

Utilisez le bouton Menu pour choisir une fonction parmi les suivantes : Auto, Sound, Speed, Color, Addr or Infr
Appuyez sur le bouton Enter pour entrer dans le menu de la fonction sélectionné
Utilisez les boutons Up et Down pour paramètrer la fonction puis appuyez sur Enter pour valider vos choix.
Examiner le tableau suivant montrant le menu de la barre :
Fonction
Auto
( mode auto )
Sound
( mode
musicale )
© Copyright LOTRONIC 2013
3
I N
O U T
Paramètres
Au-1
Au-2
Au-3
Au-4
Au-5
Au-6
Au-7
Au-8
So-1
So-2
So-3
So-4
I N
O U T
Description
Changeur de couleur 1
Changeur de couleur 2
Changeur de couleur 3
Changeur de couleur 4
Enchainement de couleurs 1
Enchainement de couleurs 2
Enchainement de couleurs 3
Enchainement de couleurs 4
Changeur de couleur
Enchainement de couleurs
Strobe
Strobe Rouge
