ELECTRIC AGRIDOOR - BASIC
INSTALLATION
1.
Vérifiez le contenu de votre porte conformément à la liste de pièces de la figure 1.
Ne laissez pas le matériau de l'écran entrer en contact avec des objets pointus ou
des bords coupants.
Fixation des support supérieurs
2.
En utilisant le patron, fixez le support de ressort (F1) et le support côté
entraînement (E1) à la hauteur requise avec des fixations M10 (S1). N'utilisez pas
le jeu d'orifices inférieur, les fixations pourraient interférer avec l'action de
roulement de votre porte. Ces supports ont été pré-assemblés pour s'adapter à la
position du moteur au moment de la commande de votre porte. La porte a été
conçue de manière à ce que les dessus des rails de guidage soient fixés
directement sous les supports (figure 3), en s'alignant avec la lettre'F" pour le
support de l'extrémité libre et avec la lettre 'M" pour le support de l'extrémité
motorisée. Au moment de fixer les supports, il est essentiel qu'ils soient à niveau,
à la verticale et en angle droit par rapport à l'édifice.
Extrémité ressort

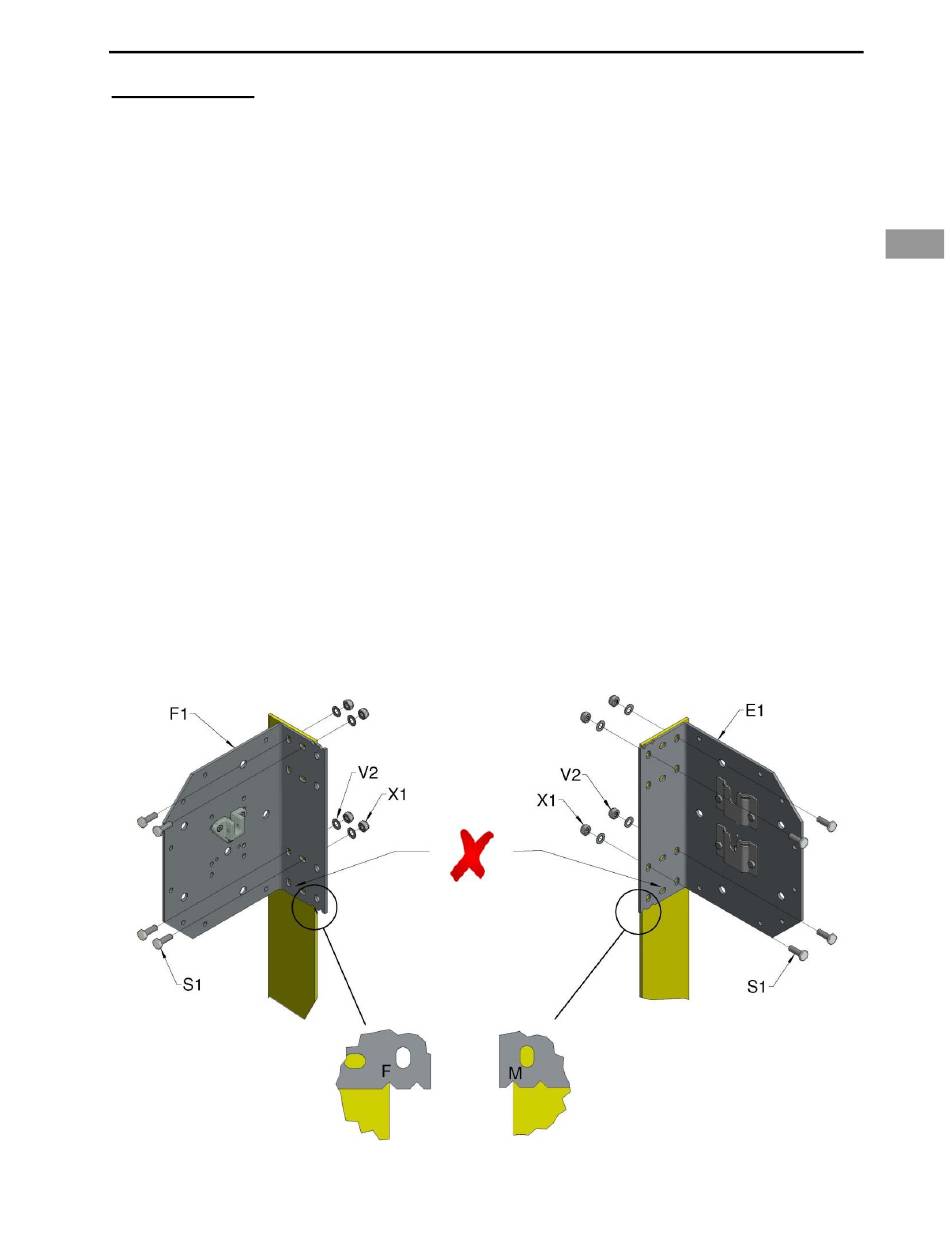

Figure 3, positionnement du support supérieur
-9-
Installation
Extrémité motorisée
FR
