ELECTRIC AGRIDOOR - BASIC
11
Boulonnez les crochets de verrouillage (J1) aux fentes perforées à la base des
rails de guidage à l'aide des vis de réglage M8x20 (Q1) et des contre-écrous
fournis (T1). Passez les vis supérieures de crochet à travers la plaque d'arrêt de
verrouillage de crochet (AB1) fixée sur l'intérieur du rail de guidage pour
empêcher le crochet de glisser vers le haut des fentes perforées. Assurez-vous
que l'arbre pivotant du support de blocage n'entre pas en contact avec le rail de
guidage. Installez les bouchons (J2) sur le haut des cliquets de verrouillage.
i) Fixez le
crochet
d'activation
au support
de loquet

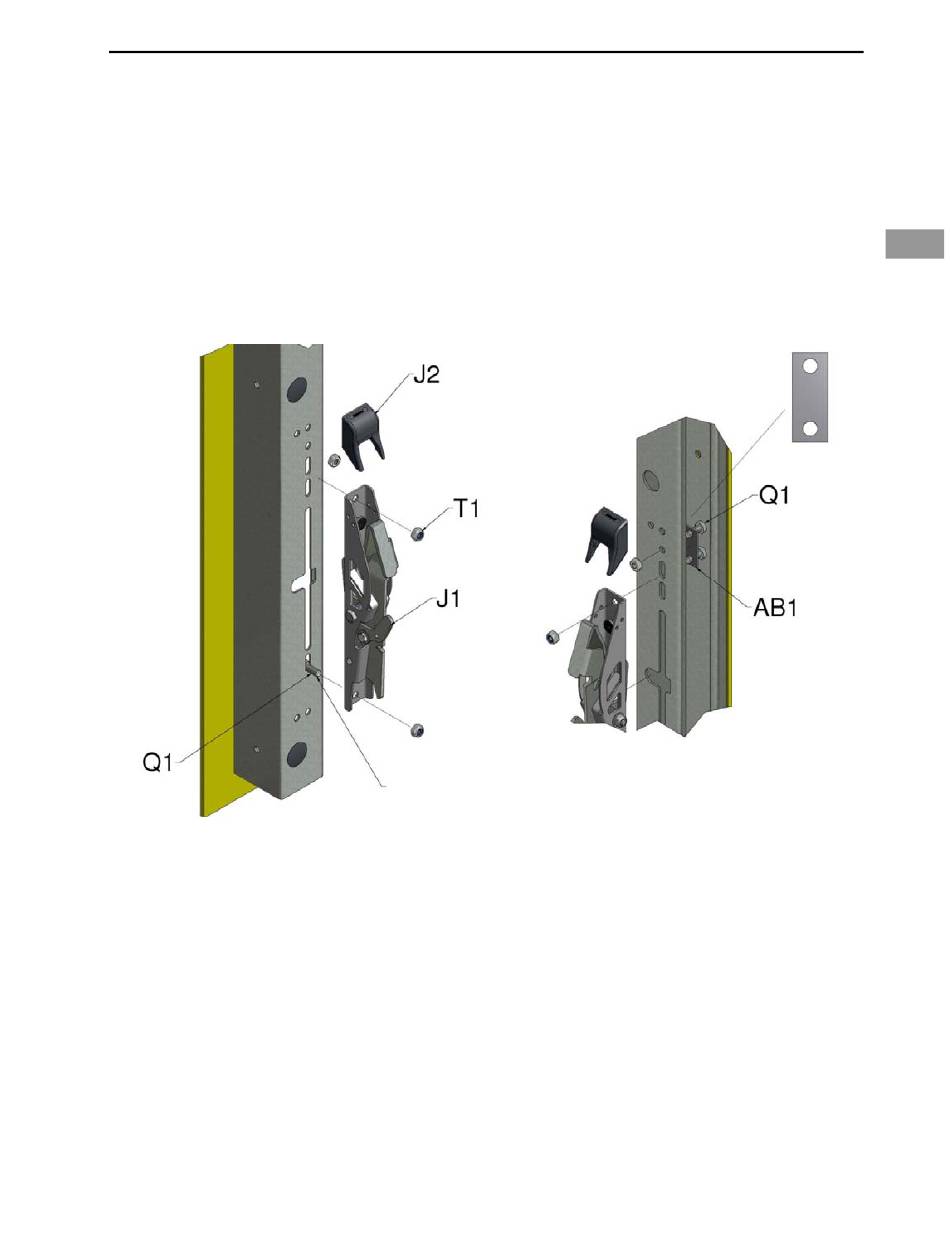

Figure 13, boulonnage des loquets de verrouillage
Fixez au fond de
la fente
-22-
Installation
FR
