ELECTRIC AGRIDOOR - BASIC
Extrémité
ressort

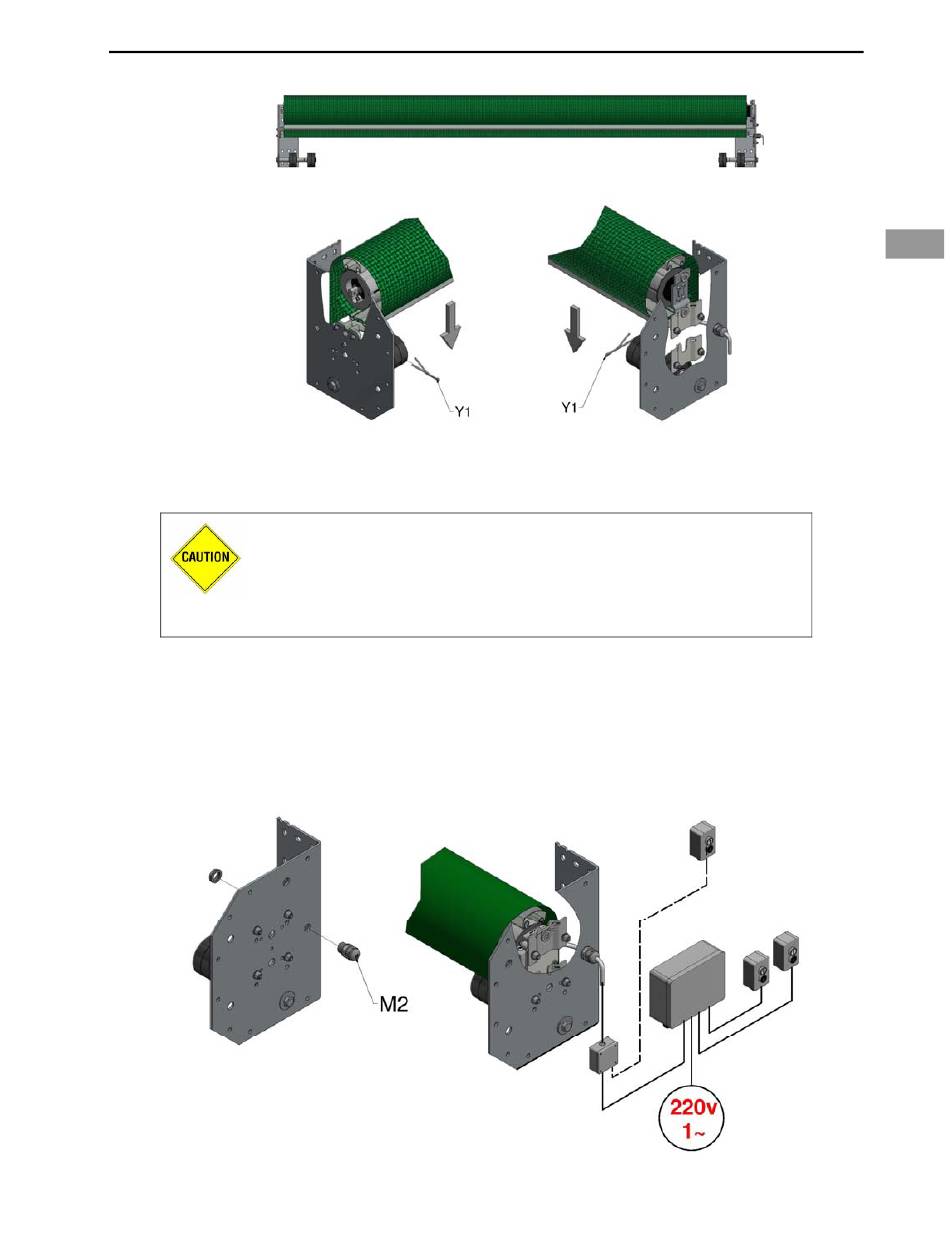

Figure 7, placer le tube supérieur dans les supports (l'illustration représente un
AVERTISSEMENT : Il est important d'insérer les goupilles
fendues. Elles empêcheront votre porte de tomber si les
supports sont heurtés, ce qui pourrait blesser les opérateurs ou
les personnes se situant à proximité.
Faites passer le câble à 4 brins à travers le presse-étoupe (M2) dans le support
d'entraînement (E1), voir la figure 8. Vérifiez que le câble est maintenu serré contre le
support supérieur afin de prévenir tout contact avec les capuchons de la barre de
renforcement.
entraînement à droite)
Figure 8, passage du câblage du moteur
-16-
Installation
Extrémité
motorisée
FR
Commutateur
à unique
commande
Commutateur
à double
commande
