7.3
DIAGNOSTICS
On peut afficher l'onglet de diagnostics du DigiRail Connect en cliquant sur le bouton Diagnostics, dans l'écran d'accueil du NXperience. Les
sections suivantes montrent chacun des paramètres pouvant être configurés et ses fonctionnalités.
7.3.1
ENTRÉES NUMÉRIQUES
Nom du canal : il informe du nom du canal, défini dans le paramètre Nom de chaque entrée numérique.
•
État : il informe de la valeur actuelle présentée par le canal.
•
Fonction : il informe de la fonction configurée pour chaque canal, définie dans le paramètre Fonction de chaque entrée numérique.
•
o Arrêter : disponible pour les fonctions Compteur et Intégrateur. Il permet de mettre en pause la valeur du compteur/intégrateur. Ce
bouton est utilisé pour mettre en pause et reprendre le compteur/intégrateur.
Preset : il permet d'appliquer au canal la valeur préalablement configurée dans le paramètre Preset de l'entrée numérique en cliquant sur le
•
bouton
.
Valeur de forçage : il permet de forcer une valeur spécifique pour chaque canal d'entrée numérique en entrant la valeur souhaitée et cliquant
•
sur le bouton
. Ainsi, le paramètre État adopte la valeur de forçage configurée. Pour interrompre le forçage, cliquer sur le bouton
.
Rafraîchir forçage : ce bouton permet de rafraîchir les valeurs de forçage appliquées aux canaux qui ont été déjà forcés.
•
7.3.2
ENTRÉES ANALOGIQUES
Nom du canal : il informe du nom du canal, défini dans le paramètre Nom de chaque entrée analogique.
•
État : il informe de la valeur actuelle présentée par le canal.
•
Unité : il informe de l'unité configurée pour chaque entrée analogique, définie dans le paramètre Unité de chaque entrée analogique.
•
Status : il informe de l'état de chaque entrée analogique. OK indique qu'il n'y a pas d'erreur dans l'entrée analogique. NOK indique qu'il y a
•
d'erreurs dans l'entrée analogique.
Valeur de forçage : il permet de forcer une valeur spécifique pour chaque canal d'entrée analogique en entrant la valeur souhaitée et cliquant
•
sur le bouton
. Pour interrompre le forçage, cliquer sur le bouton
Rafraîchir forçage : ce bouton permet de rafraîchir les valeurs de forçage appliquées aux canaux qui ont été déjà forcés.
•
NOVUS AUTOMATION

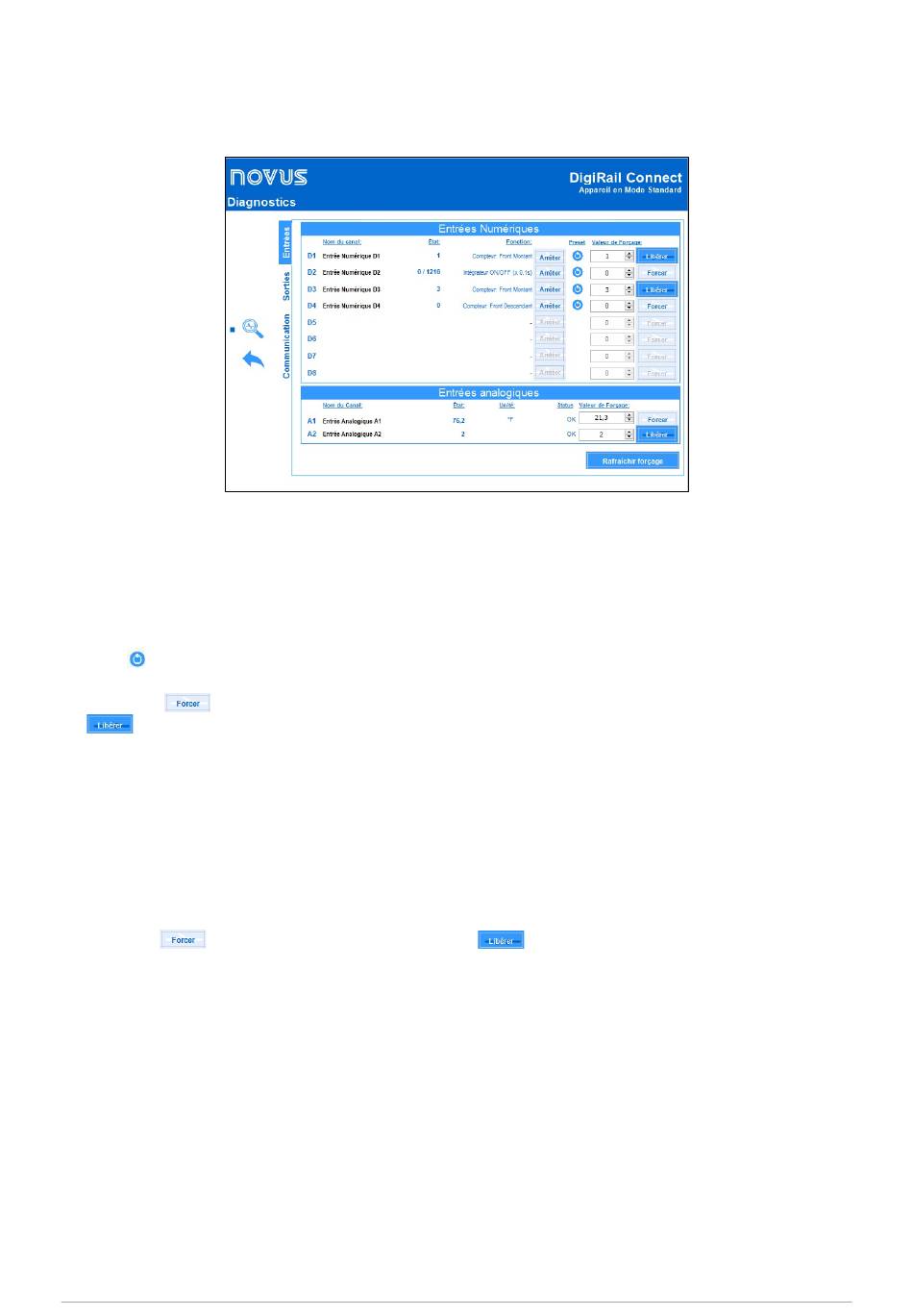

Fig. 40 – Diagnostics : entrées
.
30/35
