INTRODUCTION
Le module Modbus d'entrée analogique universelle - DigiRail-2A
est une unité de mesure à distance avec deux entrées analogiques
configurables. Une interface série RS485 permet la lecture et la
configuration de ces entrées via le réseau de communication. Il
convient pour le montage sur des rails DIN de 35 mm.
Les entrées sont isolées électriquement de l'interface série et de
l'alimentation du module. Entre les entrées il n'y a pas d'isolation
électrique. Entre l'interface série et l'alimentation, il n'y a pas non
plus d'isolation électrique.
La configuration du DigiRail-2A est effectuée par l'interface RS485
à l'aide des commandes Modbus RTU. Le logiciel DigiConfig vous
permet de configurer toutes les fonctionnalités de DigiRail ainsi que
leurs diagnostics. DigiConfig offre des fonctionnalités pour détecter
les périphériques sur le réseau Modbus et configurer les paramètres
de communication DigiRail-2A.
Ce manuel fournit des instructions pour l'installation et la connexion
du module. Le programme d'installation de DigiConfig et la
documentation de communication Modbus pour le DigiRail-2A
(Manuel de communication DigiRail-2A) peuvent être téléchargés
sur www.novusautomation.com.
INSTALLATION ÉLECTRIQUE
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs des signaux de communication et d'entrée
•
doivent parcourir le système séparé des conducteurs du réseau
électrique, si possible, dans des conduit mis à la terre.
L'alimentation des instruments doit provenir d'un réseau
•
approprié pour l'instrumentation.
Dans les applications de contrôle et de surveillance, il est
•
essentiel de considérer qu'est-ce qu'il va se passe si l'une des
parties du système disfonctionne.
Nous recommandons l'utilisation de RC FILTERS (47Ω et
•
100nF, série) en parallèle avec des contacteurs et des bobines
solénoïdes proches ou connectées au DigiRail.
BRANCHEMENTS ELECTRIQUES

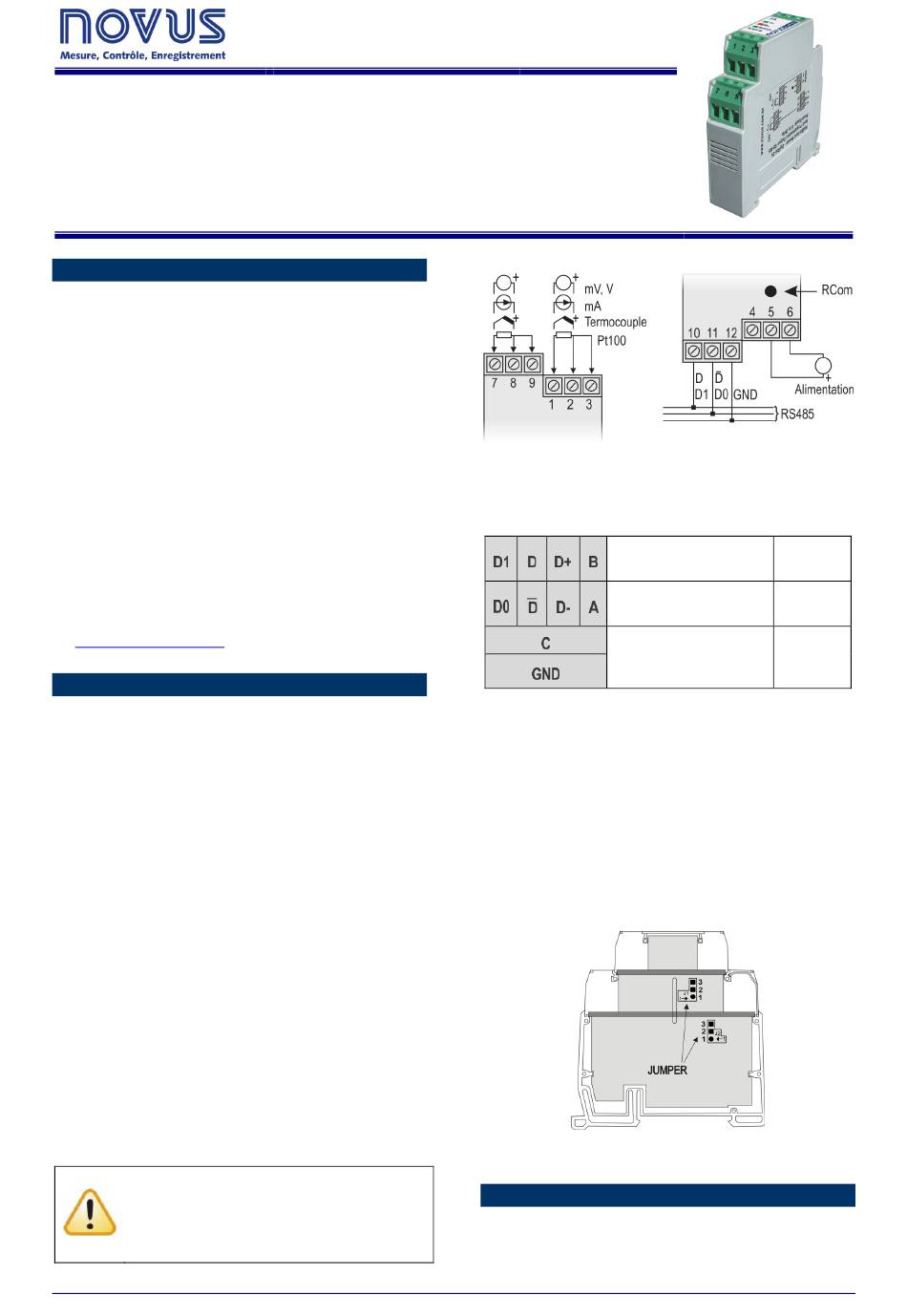

La Figure 1 montre les connexions électriques nécessaires. Les
bornes 1, 2, 3, 7, 8 et 9 sont destinées aux connexions d'entrée, 5
et 6 pour l'alimentation du module et 10, 11 et 12 pour la
communication numérique.
Pour un meilleur contact électrique avec les connecteurs, nous
recommandons l'utilisation de bornes à broches à l'extrémité des
conducteurs.
Pour une connexion directe par fil, la jauge minimale est de 0,14
mm², mais ne dépasse pas 4,00 mm².
Soyez prudent lorsque vous connectez les bornes
d'alimentation au DigiRail. Si le conducteur positif de
la source est connecté, même momentanément, à
l'un des terminaux de communication, le module peut
être endommagé.
NOVUS AUTOMATION
DigiRail-2A
Interface Analogique
V1.0x E
Figure 1 – Connexions Électriques
Le Tableau 1 aide à brancher les bornes de l'interface de
communication RS485 :
Ligne bidirectionnelle de
Ligne bidirectionnelle de
données inversée.
Branchement optionnel qui
améliore les performances
de communication.
Tableau 1 – Branchements RS485
CONNEXIONS ELECTRIQUES – ENTREE 0-5 VCC / 0-10 VCC
Pour utiliser les types d'entrée 0-5 Vdc et 0-10 Vdc, l'utilisateur doit
préalablement changer la position des cavaliers internes du module.
Pour ce faire, le module doit être ouvert et les cavaliers J1 et J2
(entrée 1 et entrée 2, respectivement) doivent être modifiés en
raison des options suivantes:
Pour le type d'entrée.0-5 Vcc et 0-10 Vcc les cavaliers doivent
•
être placés dans les positions 1 et 2.
Pour d'autres types d'entrées, mettre les cavaliers dans les
•
positions 2 et 3 (emplacement de l'usine).
Figure 2 – Cavalier pour l'entrée 0-5 Vcc et 0-10 Vcc
RÉGLAGE
L'utilisateur recevra le module parfaitement calibré, aucun
ajustement ne sera nécessaire. La configuration d'origine présente
les caractéristiques suivantes:
Borne 10
données.
Borne 11
Borne 12
