Novus DigiRail-2R Mode D'emploi

DigiRail-2R
Module de Sorties Numériques
MODE D'EMPLOI – V1.0x E
INTRODUCTION
Le module Modbus de sorties numériques DigiRail-2R est une unité électronique avec deux sorties numériques à relais. Une interface série
RS485 permet la configuration et le déclenchement des sorties via réseau de communication. Il convient au montage sur rail DIN 35 mm.
Les sorties sont isolées électriquement de l'interface série et de l'alimentation du module. Il n'y a pas d'isolation électrique entre l'interface série et
l'alimentation.
La configuration du DigiRail-2R se fait par l'interface RS485, à l'aide des commandes Modbus RTU. Le logiciel DigiConfig permet de configurer
toutes les fonctionnalités du DigiRail-2R, ainsi que de le diagnostiquer. Le DigiConfig fournit des fonctionnalités permettant de détecter des
appareils dans le réseau Modbus et de configurer les paramètres de communication du DigiRail-2R.
Ce mode d'emploi présente des instructions pour installer et raccorder le module. L'installateur du DigiConfig et la documentation pour la
communication Modbus du DigiRail-2R (DigiRail-2R communication manual) peuvent être téléchargés sur www.novusautomation.com.
SPÉCIFICATIONS
Sorties : deux sorties indépendantes à relais SPDT, 8 A, 250 Vca ou 8 A @ 30 Vcc (charge résistive).
Temps de déclenchement des relais de sortie : 32 bits (jusqu'à 4 294 967 295 centièmes de seconde), facultatif et configurable par relais.
Rigidité diélectrique entre contacts ouverts : 1 000 Vca
Alimentation : 10 à 35 Vcc / Consommation typique : 90 mA @ 24 V. Protection interne contre l'inversion de polarité.
Isolation électrique entre sorties et alimentation / port série : 2 000 Vca
Communication série : RS485 à deux fils, protocole Modbus RTU. Paramètres réglables : vitesse de transmission : 1200 à 115200 bps ;
Parité : paire, impaire ou aucune.
Temps de réponse aux commandes : 6 ms
Temps de rebond (NO / NF) : 3 / 6 ms
Touche pour mettre à zéro les paramètres de communication : la touche Rcom, située dans le panneau frontal, met l'appareil en mode
diagnostic (vitesse de transmission 1 200, parité paire, 1 bit d'arrêt), capable d'être détecté et configuré par le logiciel DigiConfig.
Voyants lumineux frontaux de communication et d'état :
TX : il indique que l'appareil envoi des données sur la ligne RS485 ;
RX : il indique que l'appareil reçoit des données sur la ligne RS485 ;
État : lorsqu'il est allumé en permanence, l'appareil fonctionne normalement ; s'il clignote toutes les secondes (environ), il signifie que l'appareil
est en mode diagnostic.
Logiciel de configuration pour environnement Windows : DigiConfig
Compatibilité électromagnétique : EN 61326:2000
Température de fonctionnement : 0 à 70 °C
Humidité relative de fonctionnement : 0 à 90 % HR
Montage : rail DIN 35 mm
Dimensions : la figure ci-dessous présente les dimensions du module.
NOVUS AUTOMATION

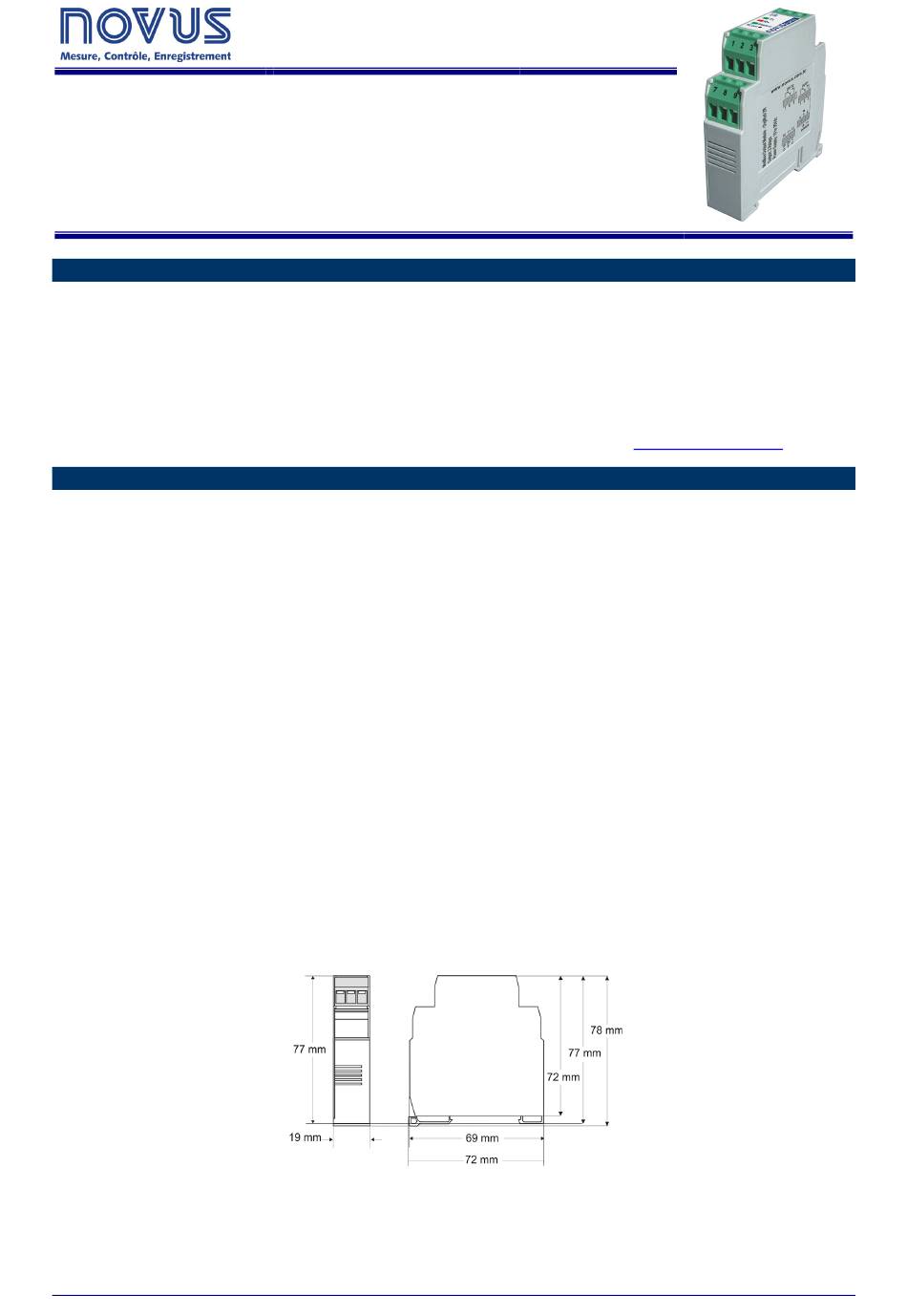

Figure 1 – Dimensions
1/2
