TURN PLUS | Sous-mode Génération automatique du plan d'usinage (AWG)

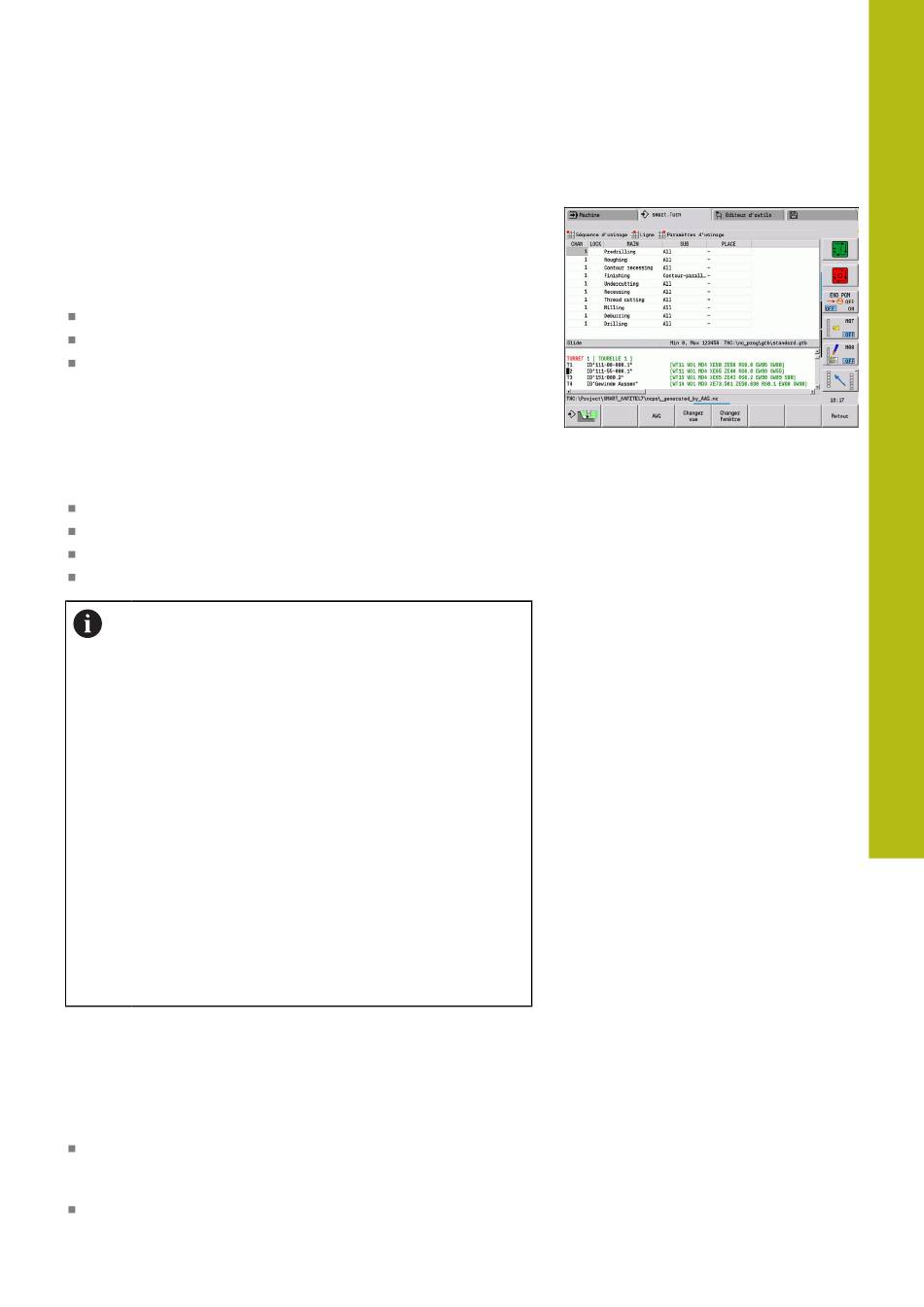

Séquence d'usinage – Principes de base
TURN PLUS analyse le contour selon l'ordre défini dans la
Séquence d'usinage. Les zones de contour à usiner ainsi que les
paramètres des outils sont alors déterminés. L'analyse de contour
exécute le sous-mode AWG à l'aide des Paramètres d'usinage.
TURN PLUS distingue :
Mode d'usinage principal (par ex. usinage d'un dégagement)
Mode d'usinage auxiliaire (par ex. forme H, K ou U)
Lieu d'usinage (par ex. extérieur ou intérieur)
Le Mode d'usinage auxiliaire et le Lieu d'usinage affine la
spécification de l'usinage. Si vous ne programmez pas le Mode
d'usinage auxiliaire ou le Lieu d'usinage, le sous-mode AWG
génère des blocs d'usinage pour tous les types et tous les lieux
d'usinage auxiliaires.
Autres facteurs influant sur la création du plan de travail :
la géométrie du contour
les attributs du contour
la disponibilité des outils
Paramètre d'usinage
Dans la Séquence d'usinage, vous définissez l'ordre
dans lequel les différentes étapes d'usinage seront
exécutées. Si vous définissez seulement le Mode
d'usinage principal dans la Séquence d'usinage,
tous les
usinages auxiliaires
seront réalisés dans un ordre défini. Dans la Séquence
d'usinage, vous pouvez néanmoins programmer les
usinages auxiliaires et les lieux d'usinage dans l'ordre
qui convient. Dans ce cas, vous devez redéfinir l'usinage
principal après avoir défini les usinages auxiliaires.
De la sorte, vous vous assurez que tous les usinages
auxiliaires et tous les lieux d'usinage seront bien pris en
compte.
Pour la représentation de la Séquence d'usinage, vous
avez le choix entre un partage horizontal ou vertical de
la fenêtre. Appuyez sur la softkey CHANGER VUE pour
passer d'une vue à l'autre.
Appuyer sur la softkey CHANGER FENETRE pour faire
passer le curseur de la fenêtre de programme à la
fenêtre de la chronologie d'usinage.
Le sous-mode AWG ne génère
usinage n'est pas achevé, si l'outil n'est pas disponible ou si des
situations analogues existent. TURN PLUS saute les opérations
d'usinage et les suites chronologiques d'usinage qui sont
incohérentes du point de vue technologique.
Organiser les suites chronologiques d'usinage
TURN PLUS utilise la chronologie d'usinage actuelle. Vous
pouvez modifier la
suite chronologique actuelle
en chargeant une autre Séquence d'usinage.
Dès que vous ouvrez TURN PLUS, c'est la Séquence d'usinage
qui a été utilisée en dernier qui est automatiquement affichée.
