= ITALIANO =
PORTATA
g.p.m.
l/min.
(USA)
min-max
min-max
20-230 5.2-61
«Istruzioni originali»
IL PRESENTE LIBRETTO FORNISCE LE INDICAZIONI PER
L'INSTALLAZIONE,
L'USO E LA MANUTENZIONE DELLA
VALVOLA, PERTANTO E' PARTE INTEGRANTE DELLA STESSA
E QUINDI DEVE ESSERE LETTO ATTENTAMENTE PRIMA DI
OGNI ATTIVITA' E CONSERVATO CON CURA.
RISPETTARE RIGOROSAMENTE QUANTO SCRITTO AL FINE DI
UN IMPIEGO SICURO ED EFFICACE DELLA VALVOLA.
IL MANCATO RISPETTO, OLTRE AL DECADIMENTO DELLA
GARANZIA, PUÒ CAUSARE GUASTI PREMATURI E CREARE
SITUAZIONI DI PERICOLO.
1- INFORMAZIONI GENERALI:
1.1- La valvola di regolazione automatica PNRA2 è un dispositivo
a taratura manuale e azionato a pressione che, in funzione della sua
regolazione, limita la pressione della pompa/impianto mandando
l'acqua in eccesso in scarico. Inoltre quando il flusso in uscita è
bloccato scarica completamente la portata lasciando in pressione la
parte dell'impianto seguente la valvola e riducendo la pressione nella
parte dell'impianto precedente la valvola.
1.2- L'utilizzo del comando pneumatico della valvola permette di
inserire (ON) o disinserire (OFF) la pressione idraulica impostata.
Questa funzione è particolarmente indicata per cicli di lavoro
automatici e controlli a distanza. La posizione "OFF" consente inoltre
l'avviamento della pompa a pressione zero quindi senza carico al
motore.

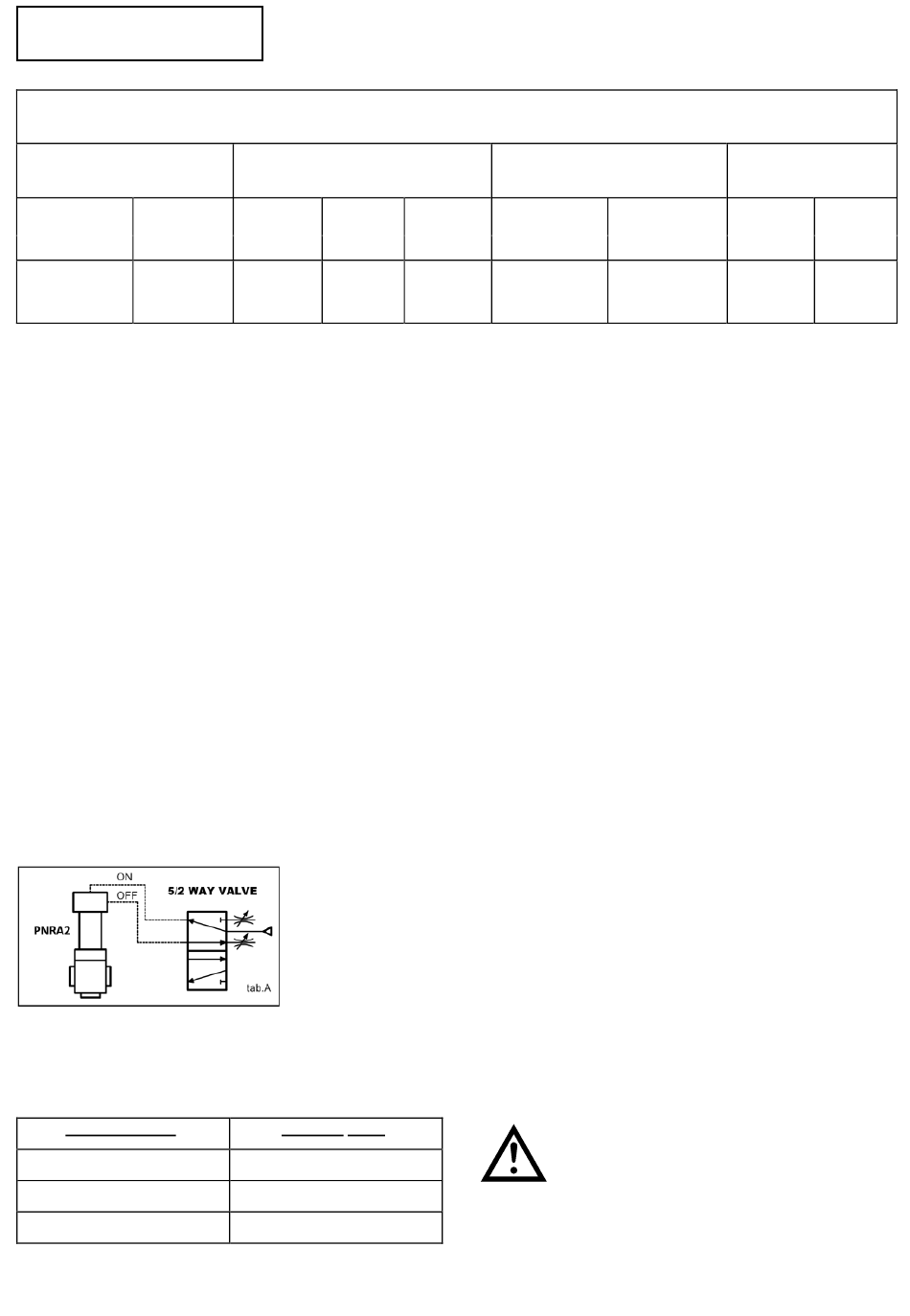

1.3- Per azionare il cilindro pneumatico è richiesta aria compressa di
valore compreso tra 0,6 – 0,8 MPa (6 – 8 bar) Per pilotare
correttamente il cilindro consigliamo di utilizzare una valvola
pneumatica 5/2 vie e due regolatori di portata per definire la velocità
di intervento (vedere schema tab.A).
2- AVVERTENZE D'UTILIZZO:
2.1- Per assicurare la tenuta dei raccordi utilizzati per il collegamento
della valvola all'impianto, interporre una rondella metallica con anello
in gomma o inserire un appropriato materiale di tenuta sul filetto e
serrarli alla coppia indicata in tabella.
FILETTATURE
G1"
G3/4"
G1"1/4

CARATTERISTICHE TECNICHE

PRESSIONE max
MPa
bar
21
210
COPPIA [Nm]
200 ± 5%
120 ± 5%
300 ± 5%
TEMPERATURA max
p.s.i.
°C
3045
85
2.2- Per ottimizzare l'abbinamento pompa-valvola è necessario
limitare il campo d'utilizzo della valvola in funzione della pressione e
portata della pompa a una potenza massima di 60 kW (81.5 HP).
Questo significa utilizzare pompe, come si vede dal grafico (Tav.1),
che per pressioni massime di lavoro di 21MPa (210bar-3045psi)
producono portate di circa 150 L/min e per portate massime di
230L/min generano pressioni di circa 13.5 MPa (135 bar – 1958 psi).
2.3- Utilizzare pistole o altri dispositivi di comando che garantiscano
una perfetta tenuta in chiusura. Le perdite compromettono il corretto
funzionamento della valvola.
3- ISTRUZIONI PER LA TARATURA:
3.1- Per ottenere una corretta regolazione e quindi un buon utilizzo
della valvola verificare sempre che, durante il funzionamento alla
massima pressione, la valvola scarichi una quantità di acqua pari al
5% della portata totale. Portate allo scarico prossime allo zero o
superiori al 15% della portata massima, possono provocare
malfunzionamenti, usure premature e creare situazioni di pericolo.
Le posizioni riportate nelle seguenti istruzioni si riferiscono a quelle
dell'esploso ricambi (pag. 2).
3.2- Collegare la valvola all'impianto idraulico e pneumatico e
procedere come segue:
3.3- Allentare la ghiera pos.3
3.4- Svitare il pomolo pos.2 per portare al minimo la compressione
delle molle.
3.5- Con la pistola o il dispositivo di comando acqua aperto avviare
l'impianto e accertarsi che tutta l'aria contenuta nello stesso sia
espulsa.
3.6- Con la pistola o il dispositivo di comando acqua aperto e il
cilindro pneumatico pos. 1 chiuso, iniziare la regolazione della
pressione avvitando il pomolo pos.2. Intervallare la regolazione con
alcune manovre di apertura e chiusura della pistola o del dispositivo
di comando. Raggiunta la massima pressione desiderata eseguire
qualche ulteriore manovra di apertura e chiusura per stabilizzare i
vari componenti (tenute, molle ecc). Ricontrollare la pressione e se
necessario correggerla.
3.7- Avvitare fino a battuta e serrare sul pomolo pos.2 la ghiera
pos.3.
3.8- Per ottenere pressioni di lavoro inferiori a quella massima tarata,
svitare il pomolo pos. 2.
In caso di dubbi non esitate a contattare il servizio assistenza
Interpump Group.
ATTENZIONE: Durante l'utilizzo in nessun caso
superare i valori massimi di pressione, portata e
temperatura indicati nel libretto e/o riportati sulla
valvola.
Le informazioni presenti su questo libretto possono essere variate senza
preavviso.
-
-
4
MASSA
°F
kg
185
5
lbs
11
