AVIOTEC IP starlight 8000
Le diamètre maximal du fil est 18-28 AWG, UL 16-28 AWG pour les torons et les fils solides ;
dénudez 7 mm du câble d'alimentation.
4.9
Entrée Alarme

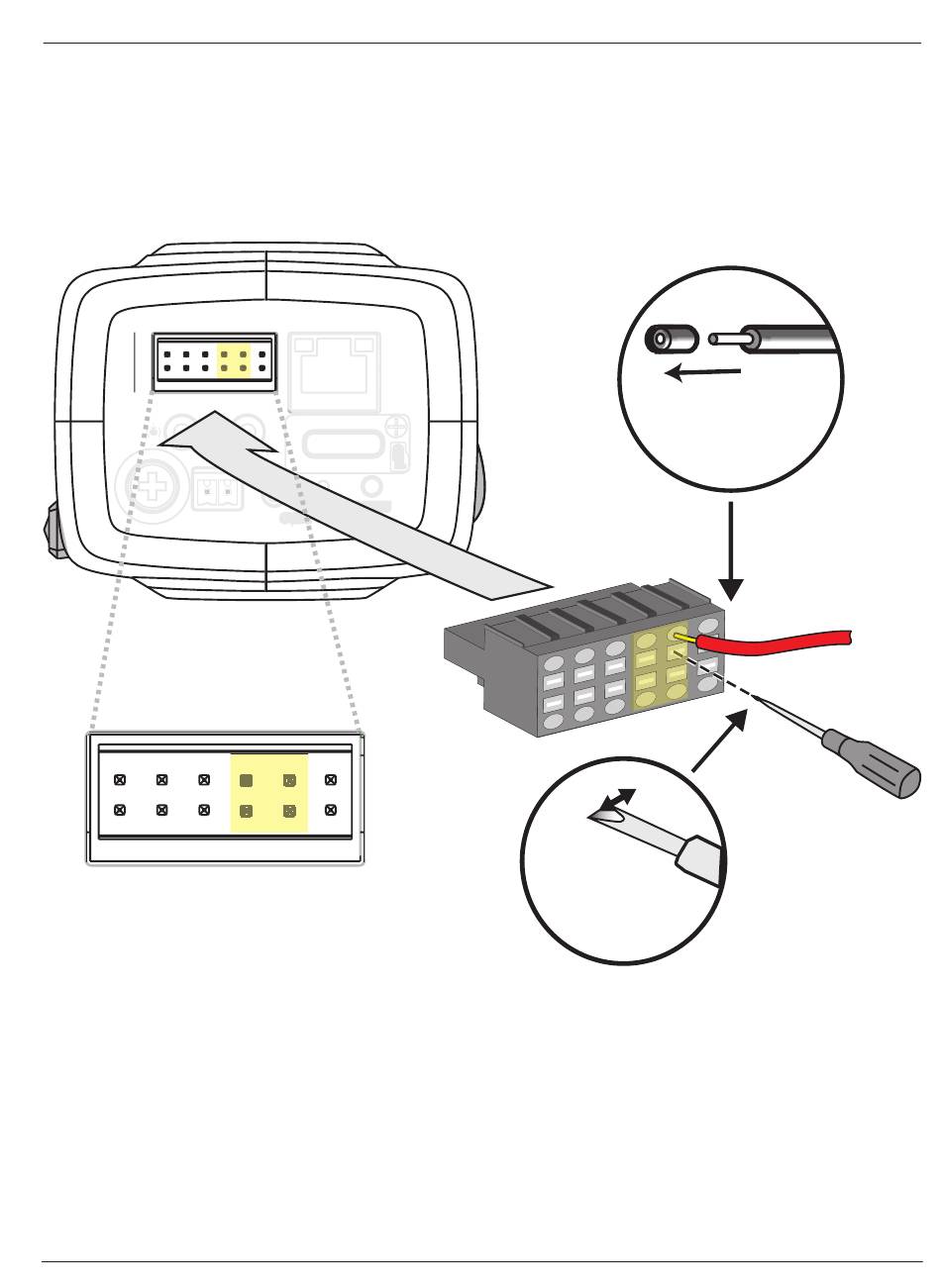

L'affectation des contacts de l'alarme est indiquée dans l'illustration ci-après :
4 5 6 4 5 6
|
D
A
A
L
T
A
A
R
M
1 2 3 1 2 3
|
- +
Entrée d'alarme :
Utilisez l'entrée d'alarme pour connecter des avertisseurs externes, tels que des contacts de
porte ou des capteurs :
–
–
Un contact d'activation sans potentiel ou un interrupteur peut faire office d'actionneur
(utilisez un système de contact sans rebond).
Bosch Sicherheitssysteme GmbH
E
T
H
-
P
o
E
MENU
CVBS
Alarm
|
4 5 6
|
1 2 3
TTL logic, nominale +5 V, +40 Vcc max, couplée en courant continu avec une résistance de
rappel vers le niveau haut de 50 kohms à +3,3 V.
Configurable en tant qu'actif bas ou actif haut.
≤2 mm
(0.08 in)
Manuel d'utilisation
Installation | fr
7 mm
(0.28 in)
2021-10 | 2.0 | F.01U.391.015
