5.2. Niche :

5.3.Electricité :
- Enlever le support de fi ltre du côté de votre choix correspondant à l'alimentation (dévisser les 2 vis de
fi xation, puis faire pivoter et retirer le support fi ltre).
- Amener le câble souple d'alimentation en regard de l' o rifi ce prévu dans l'appareil. Prévoir une
longueur suffi sante pour le raccordement et d' é ventuelles interventions ultérieures aisées. Si, pour connecter,
on a enlevé un bouchon protecteur, placer celui-ci sur le connecteur non utilisé du deuxième ventilateur.
Toutes les manipulations d'installation et d'entretien sur le ventilateur et le variateur

5.4.Mise en place du foyer :

1. Démonter les pièces amovibles.
- la porte (ouvrir à plus de 45° et soulever)
- la chicane (voir démontage d'une chicane)
- le kit de briques réfractaires et les grilles
2. Introduire et positionner le foyer dans la niche. Le mett re de niveau (avant/arrière et gauche/droite).
3. Raccorder les buselots d'air chaud s'il y a lieu, par la sortie de cheminée.
4. Par l'intérieur du foyer, aller chercher le buselot et le tirer jusqu'au coincement. Rabatt re ensuite les patt es de
sécurité.
40 In Fire - Prisma
- Dégager le passage pour le raccordement à la cheminée et, éventuelle-
ment les conduits d'air chaud.
- Supprimer les éventuels avaloirs et registres.
- Isoler les murs extérieurs
- Dans le cas de nouvelles maçonneries, il est INTERDIT d'asseoir la
maçonnerie sur le dessus du foyer.

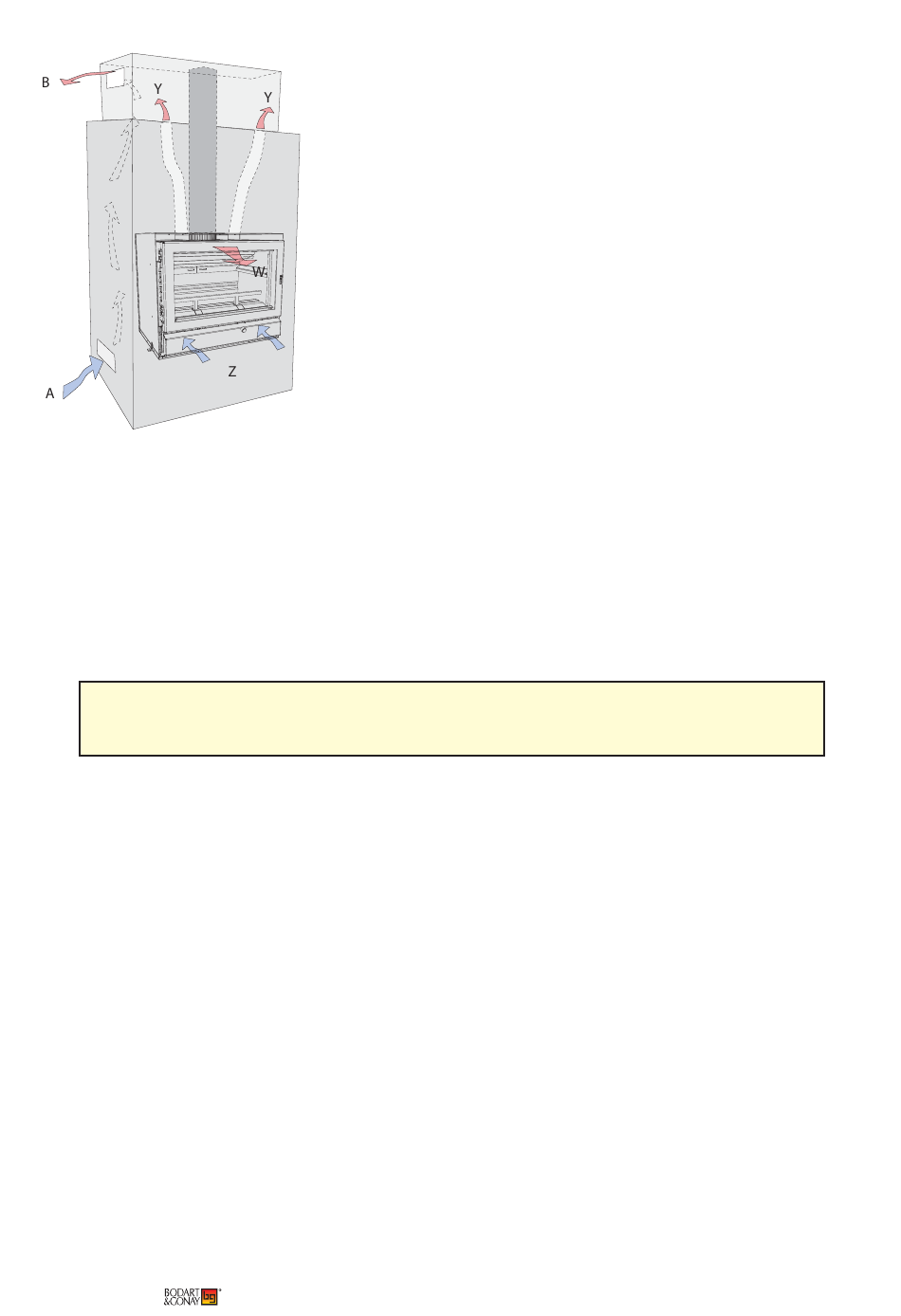

A--> B : Système de décompression et de refroidissement du foyer et
du manteau de cheminée. Récupération de chaleur supplémentaire.
Z --> Y et W: Convection forcée (avec ventilateur): Système de récupéra-
tion double paroi du foyer.
doivent se faire avec l'alimentation débranchée.
