2 PREPARATION

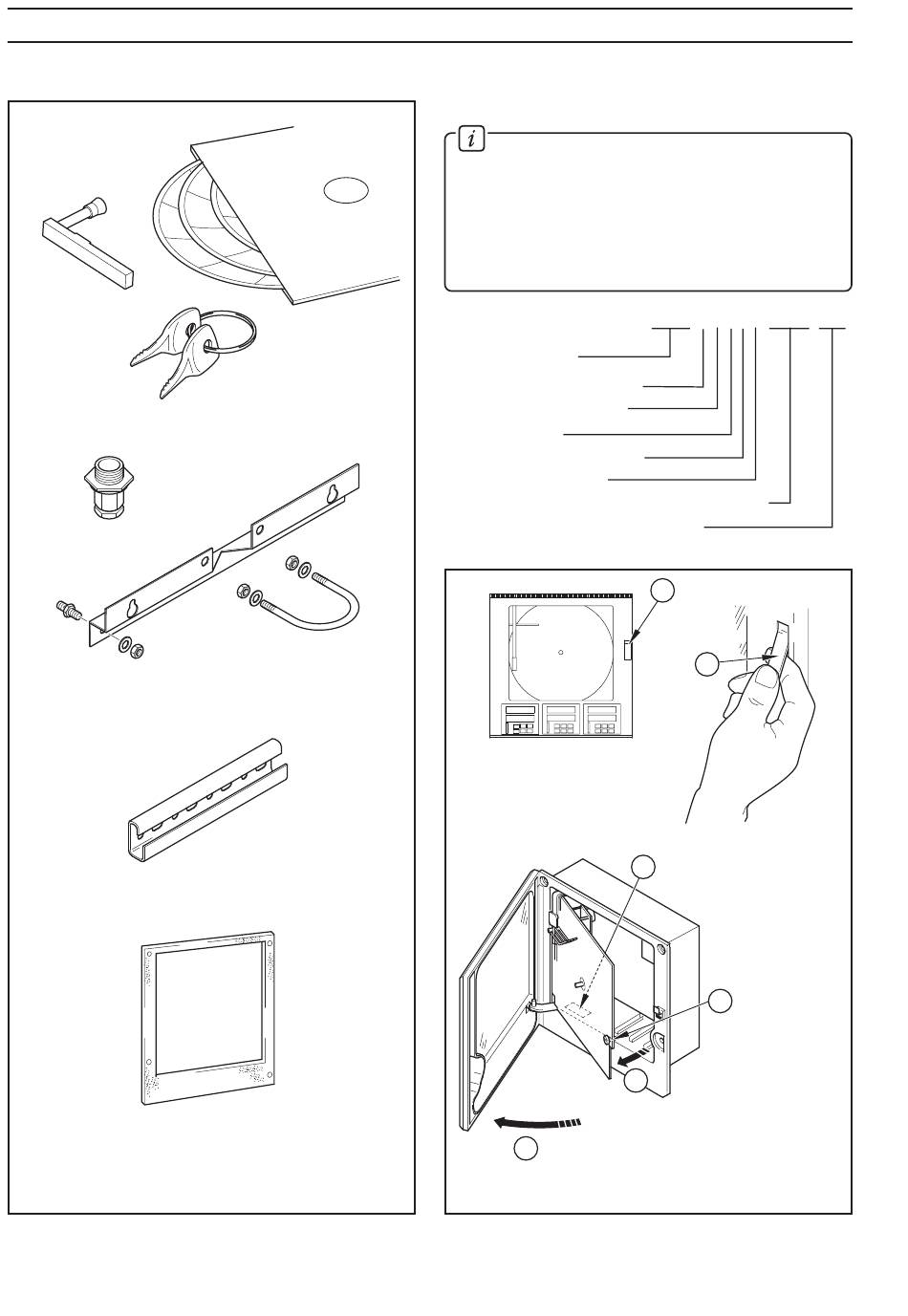

2.1 Accessoires – Fig. 2.1
1 à 4
(en fonction du
nombre de voies)
Uniquement pour la
version clefs
A – Accessoires standard
B – Accessoires pour montage mural/sur tube (x2)
(pièce N° C1900/0712)
C – Rail DIN (pièce N° C1900/0713)
D – Joint d'étanchéité entre le boîtier et le panneau,
disponible en option (pièce N° C1900/0149)
Fig. 2.1 Accessoires
2
2.2 Vérification du numéro de code – Fig. 2.2
2.2.1 Version sans possibilité d'extension
Information.
Le 1901J est un enregistreur de base une voie, sans
possibilité d'extension. Cette version ne convient pas pour
des
sorties
analogiques,
d'alimentation
de
transmetteur
numériques et il est impossible d'installer des modules
supplémentaires. Le code d'identification complet est
fourni ci-après.
COMMANDER 1900
une voie
Code électronique –
standard
Module en option –
aucun
Options –
aucune
Verrou de porte –
non installé
Alimentation –
115V c.a.
Modules installés en position de module 2 à 6 –
Paramètres spéciaux –
standard usine
Faites basculer la porte vers l'avant
3
...et ouvrez la porte
Fig. 2.2 Vérification du numéro de code
des
relais,
des
unités
ou
des
entrées
1901J A 0 0 1 1 00000 STD
aucun
Pousser pour
1
dégager la poignée
2
Tirez la
poignée pour
dégager la
porte
Vérifiez le n° de code
6
en vous référant au
tableau 2.1
Désserrez la vis
4
imperdable
5
