B-20
AXE O.D. 2 IN
ADAPTATEUR
RESSORT DE RETENUE
GOUPILLE
SUPPORT
FREIN
RAINURES
READI-REEL

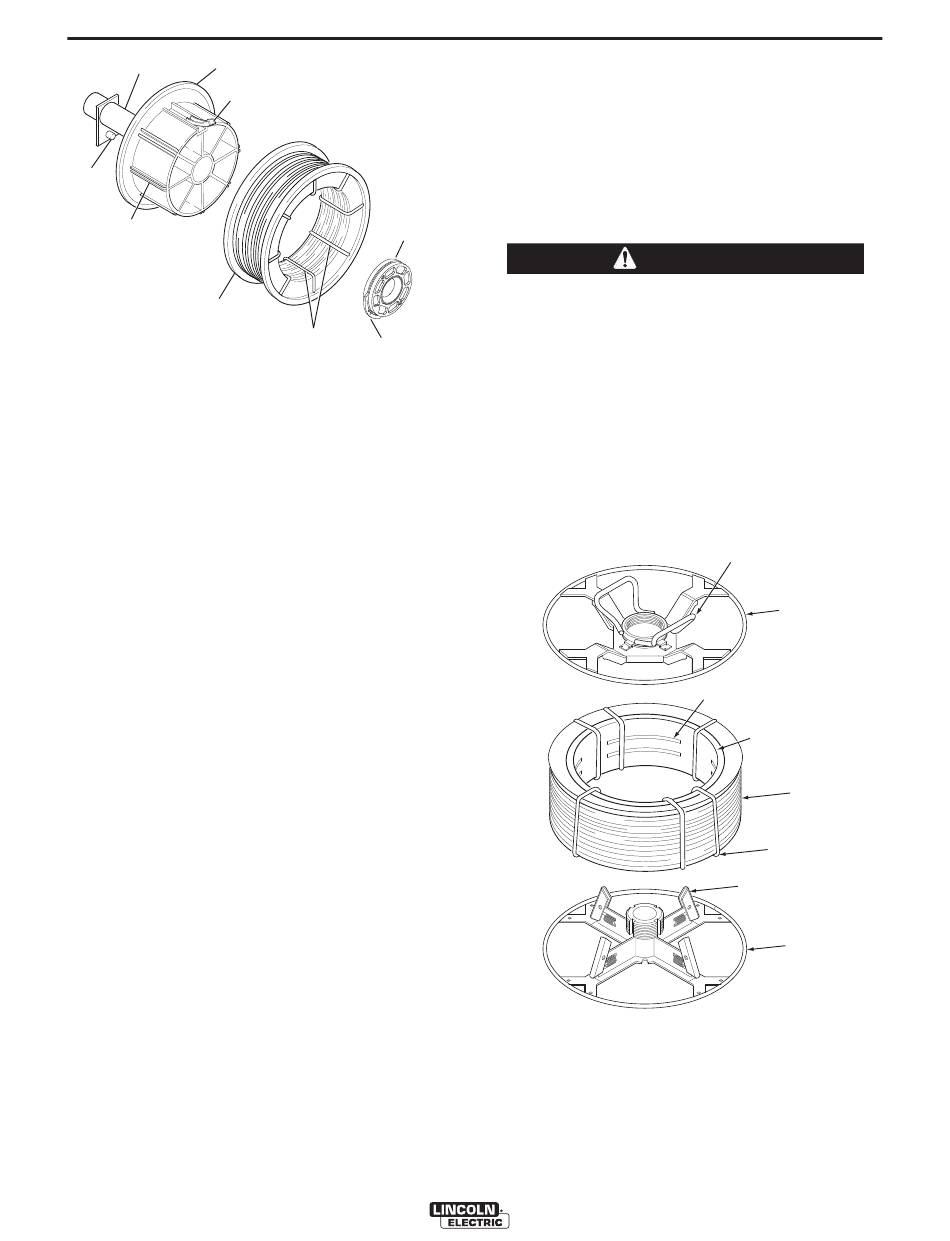

FIGURE B.1
Montage de Bobines (diamètre de 12"/300
mm) de 10 à 44 lb (4,5 – 20 kg) ou de
Rouleaux Innershield de 14 lb (6 kg):
Lʼaxe doit se trouver dans lʼorifice de montage INFÉRIEUR.
(Pour des bobines de 8" (200 mm), un adaptateur
dʼaxe K468 doit dʼabord être glissé sur lʼaxe).
(Pour des rouleaux Innershield de 13-14 lb (6 kg), un
Adaptateur de Rouleau K435 doit être utilisé).
1) Appuyer sur la Barre de Libération sur le Collier de
Retenue et la retirer de lʼaxe.
2) Placer la bobine sur lʼaxe en sʼassurant que la
goupille du frein de lʼaxe pénètre dans lʼun des ori-
fices sur lʼarrière de la bobine. Sʼassurer que le fil
sorte de lʼenrouleur dans une direction permettant
de dérouler depuis le bas du rouleau.
3) Remettre le Collier de Retenue en place. Sʼassurer
que la Barre de Libération soit « éjectée » et que
les bagues de retenue du collier sʼengagent à fond
dans la rainure de retenue sur lʼaxe.
Montage dʼun Rouleau de 50-60 lb (22,7-
27,2 kg) (en utilisant lʼEnrouleur K1504-1)
(Pour les Readi-Reels de 50-60 lb, un Adaptateur
Readi-Reel K438 doit être utilisé).
Lʼaxe doit se trouver dans lʼorifice de montage SUPÉRIEUR.
1) Avec lʼEnrouleur K1504-1 monté sur lʼaxe de 2"
(51 mm) (ou avec lʼenrouleur à plat sur le sol)
desserrer lʼécrou du mécanisme rotatif et retirer le
couvercle de lʼenrouleur. Voir la Figure B.2.
2) Avant de couper les fils dʼattache, placer le
rouleau dʼélectrode sur lʼenrouleur pour quʼil se
déroule depuis le bas lorsque lʼenrouleur tourne.
FONCTIONNEMENT
COLLIER DE RETENUE
FILS DE LA CAGE INTERNE
BARRE DE
LIBÉRATION
DÉVIDOIR POWER FEED
3) Serrer à la main autant que possible lʼécrou du mécan-
isme rotatif contre le couvercle de lʼenrouleur en utilisant
les rayons du couvercle de lʼenrouleur comme leviers. NE
PAS frapper avec un marteau sur les bras de lʼécrou du
mécanisme tournant.
4) Couper et retirer seulement le fil dʼattache qui maintient
lʼextrémité libre du rouleau. Accrocher lʼextrémité libre
autour de la jante du couvercle de lʼenrouleur et lʼassurer
en lʼenroulant. Couper et retirer les fils dʼattache restants.
ATTENTION
Toujours sʼassurer que lʼextrémité libre du rouleau est bien
maintenue pendant quʼon coupe les fils dʼattache et jusquʼà ce
que le fil soit alimenté au travers des rouleaux conducteurs.
Dans le cas contraire, on pourrait avoir comme conséquence
un contrecoup du rouleau qui pourrait enchevêtrer le fil. Un
rouleau enchevêtré nʼalimente pas, aussi faut-il soit le
débrouiller soit sʼen débarrasser.
-----------------------------------------------------------------------
5) Sʼassurer que lʼenrouleur du rouleau est engagé avec la
goupille du frein de lʼaxe, que la Barre de Libération sur le
Collier de Retenue soit « éjectée » et que les bagues de
retenue du collier sʼengagent à fond dans la rainure de
retenue sur lʼaxe.
FIGURE B.2
ÉCROU MÉCANISME ROTATIF
10M DUAL
®
B-20
PLAQUE
COUVERCLE
RAINURES
CALE
ROULEAU
EN CARTON
ROULEAU
FIL
D'ATTACHE
BRAS À
RESSORT
ENROULEUR
