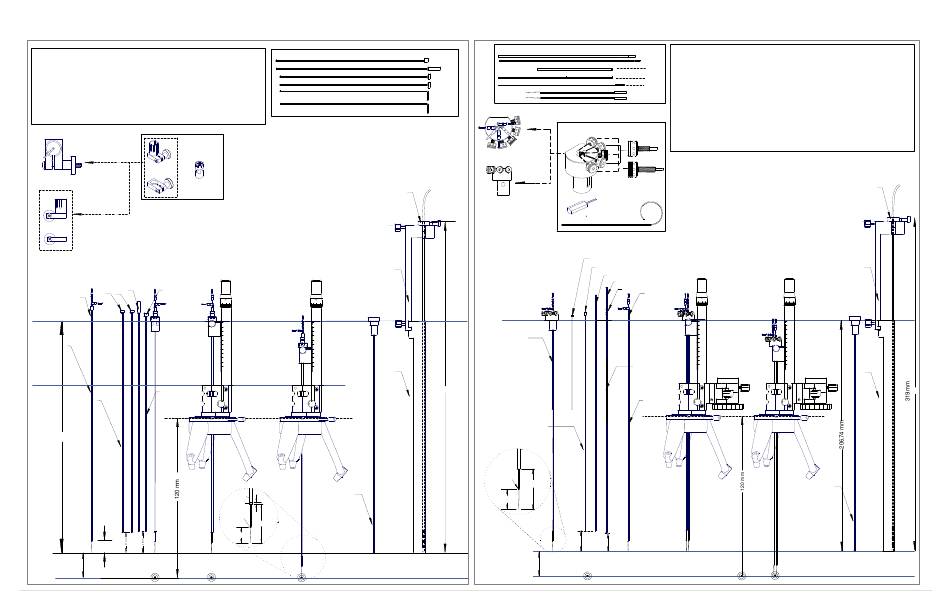

Configuration de plate-forme avec une seule électrode
Single Electrode Platform configuration
Ordering information
Informations de commande
66-AC-AR
Non Sterile Array Carrier and Clamp Includes
66-AC-AR Porte-électrode réseau non stérile et clamp, comprend GG, HH, II
66-IT-03P
Sterile Single Insertion Tube Set Includes
66-IT-03P Jeu de tubes guides stériles pour électrodes simples, comprend AA, BB, CC
66-IT-03
Non Sterile Single Insertion Tube Set
66-IT-03
Jeu de tubes guides non stériles pour électrodes simples, comprend AA, BB, CC, DD, EE, FF
Includes
AA, BB, CC, DD, EE, FF
44970R
Électrodes mT stériles pour plate-forme en tungstène (paquet de 5)
44970R
Sterile Tungsten Platform mT Electrode (pk 5)
44975Z
Électrodes D.ZAP stériles pour plate-forme en tungstène (paquet de 5)
44975Z
Sterile Tungsten Platform mT Electrode D.ZAP (pk 5)
44975L
Élect. mT stériles pour plate-forme en tungstène D.ZAP Leadpoint (paquet de 5)
44975L
Sterile Tungsten Platform mT Elec. D.ZAP Leadpoint (pk 5)
mTDPBN
mTDPBN(BP)(MP1) Non Sterile Pt/Ir Platform Single mT Electrode (pk 6)
(BP)(MP1) Électrodes simples mT non stériles en Platine pour plate-forme (pk 6)
ARRIÈRE
BACK
NN
HH
66-AC-AR
VUE DE
1
TOP
5
DESSUS
VIEW
2
4
3
II
FRONT
AVANT
GG
VUE
HH
SIDE
LATÉRALE
VIEW
II
MA Drive shown with 120mm model mT platform
Microdescendeur MA illustré avec une plate-forme de modèle mT 120 mm
Drive at Zero
Microdescendeur à zéro
CC BB
DD
AA
MM
Ø 0.55 mm
Ø 1.60/1.83 mm
Ø 0.99/1.5 mm
206.74mm
10 mm
30 mm
Target
Cible
66-IT-03
GG, HH, II
AA, BB, CC
AA
Tube guide
BB
AA
Stylet
Insertion Tube
CC
BB
Mini-tube d'espacement pour microélectrodes en tungstène
Stylet
DD
CC
Mini-tube d'espacement pour microélectrodes Pt/Ir
Spacer Tube for tungsten microelectrodes
EE
DD
Spacer Tube for Pt/Ir microelectrodes
Tige de nettoyage des mini-tubes d'espacement pour
microélectrodes en tungstène
EE
Tungsten microelectrodes Spacer cleaning Rod
FF
Tige de nettoyage des mini-tubes d'espacement pour
FF
Pt/Ir microelectrodes Spacer cleaning Rod
microélectrodes Pt/Ir
GG
Array Electrode Carrier
GG
Porte électrodes pour électrodes en réseau
HH
Shielded Array Clamp
HH
Clamp de réseau blindé
II
Non shielded Array Clamp
II
Clamp de réseau non blindé
MM
Single tungsten mT electrode
MM
NN
Électrode simple en tungstène
Single Electrode pin position in slot
NN
A
Position de la goupille de l'électrode simple dans la fente
Verification Probe
A
M
Sonde de vérification
Lead Holder 70-CN-DB
M
N
Porte-électrodes pour électrodes implantables 70-CN-DB
Measuring Fixture 70-Ac-MT-01
N
O
Outil de mesure 70-Ac-MT-01
Depth Stop Adapter (1.8 mm) 66-AC-DS(1.8)
O
Adaptateur de butée de profondeur (1,8 mm) 66-AC-DS (1.8)
Drive at Target
M
Microdescendeur sur cible
.2
.1
0
.9
.8
.2
.1
0
.9
.8
0
0
5
5
10
10
15
15
20
20
25
25
30
30
35
35
40
40
45
45
50
50
N
A
Insertion
Tube
guide
tube
1 mm
Mini-tube
Spacer Tube
d'espacement
Macro -
Macro -
Contact
Contact
1 mm
1 mm
27 mm
10 mm
Microdescen-
deur à zéro
Drive at Zero
Microdescendeur sur cible
Drive at Target
Target
Cible
Configuration de plate-forme STar™ pour électrodes en réseau
70-IT-04
AA
BB
CC
DD
EE
FF
SEE
ARRIÈRE
BACK
VUE DE
TOP
DESSUS
VIEW
1
SA
5
2
4
Implant
3
FRONT
AVANT
d'électrodes
VUE
40CM Lead
SIDE
implantables
LATÉRALE
VIEW
Implant
de 40 cm
O
Ø 1.83 mm
319mm
Ø 0.60/0.90 mm
Macro -
Macro -
Contact
Contact
1 mm
1 mm
27 mm
10 mm
Microdescendeur
Drive at Zero
à zéro
30 mm
Microdescendeur
Drive at Target
sur cible
L011-1007 (Rév. I0, 2021-04-01)
STar Array Electrode Platform configuration
Non Sterile
Non stérile
Ordering information
Informations de commande
KK
70-IT-AR5P
Sterile STar Array Electrode Insertion Tube (pk 5) includes
70-IT-AR5P Tubes guides pour électrodes en réseau STar™, stériles (paquet de 5) comprend 5 SAA, 5
LL
SBB et 5 SCC
5ea SAA, 5ea SBB, 5ea SCC
SAA
66-IT-AR4P
66-IT-AR4P Tubes guides pour électrodes implantables, stériles (paquet de 5), comprend 5 KK, 5 LL
Sterile Lead Insertion Tube (pk 5) includes 5ea KK, 5ea LL
SBB
70-CN-ET Sterile STar™ Array Insertion Tube Extractor (pk 5) includes 5 ea
70-CN-ET
Extracteur de tubes guides stérile STar™ pour électrodes en réseau (paquet de 5),
SCC
comprend 5 SDD
70-IT-04 STar Array Electrode Insertion Tube Set for mT Platform includes
SDD
2ea
70-IT-04
Ensemble de tubes guides pour électrodes en réseau STar™, non stériles, pour
6ea SAA, 6ea
plate-forme mT, comprend 6 SAA, 6 SBB, 6 SCC, 1 LL, 1 KK, 2 SDD
6ea SCC, 1ea LL, 1ea KK, 2 ea
70-AC-AR
Porte-électrodes verrouillable pour électrodes en réseau STar™, comprend 1 SA
70-AC-AR
STar Array Locking Carrier includes 1ea
, 1 SB, 3 SC
(avec 2 vis de rechange)
1ea SB, 3ea
44970R
Électrodes mT stériles en réseau pour plate-forme en tungstène (paquet de 5)
70-AC-AR
44970R Sterile Array Tungsten Platform mT Electrode (pk 5)
44975Z
Électrodes D.ZAP stériles en réseau pour plate-forme en tungstène (paquet de 5)
44975Z Sterile Array Tungsten Platform mT Electrode D.ZAP (pk 5)
Électrodes D.ZAP Leadpoint stériles en réseau pour plate-forme en tungstène
44975L Sterile Array Tungsten Platform mT Electrode D.ZAP Leadpoint (pk 5)
44975L
(paquet de 5)
SA
Porte-électrodes verrouillable pour électrodes en réseau STar™ avec 2 vis
supplémentaires
SA
STar Array Locking Carrier w/ 2 extra screws
SB
Clé hexagonale de réseau STar™
SB
STar Array Hex Wrench
SC
Fil métallique de serrage des vis pour réseau STar
SC
STar Array Wire Tool
SAA
Tube guide d'insertion pour plate-forme de réseau STar
SAA
STar Array Platform Insertion Guide Tube
SBB
Tube guide d' é lectrodes pour plate-forme de réseau STar SDD
SBB
STar Array Platfrm Electrode Insertion Tube
SCC
Sylet de tube guide d' é lectrodes pour plate-forme de réseau STarExtracteur de tube
SCC
STar Array Platform Electrode Insertion Tube Stylet
SB
guide d' é lectrodes en réseau SEE Positions des goupilles dans les fentes pour la plate-
SDD
STar Array Insertion Tube Extractor
forme de réseau
3 ea
SC
SEE
Array Platform Electrode pin positions in slots
KK
Tube guide d' é lectrodes implantables pour plate-forme de réseau
KK
Array Platform Lead Insertion Tube
SEE
Stylet du tube guide d' é lectrodes implantables pour plate-forme de réseau
LL
Array Platform Lead Insertion Tube Stylet
LL
Stylet de tube d'insertion pour électrodes implantables sur plate-forme de réseau
MM
Array Platform microelectrode # 44970R
MM
Microélectrode pour plate-forme de réseau No. 44970R
Microdescendeur M/E illustré avec plate-forme de
M/E Drive shown with 120 mm model Platform
SAA
modèle 120 mm
SBB
Drive at Zero
Microdescendeur à zéro
Microdescendeur sur cible
SCC
LL
KK
MM
.2
.1
0
.9
.8
0
5
10
15
20
25
30
35
40
45
50
Ø 1.60/1.83 mm
Ø 0.55 mm
.2 .1
0
.9 .8
27 mm
24 mm
Target
Cible
Target
SDD
SBB
SDD
SA
,
(w 2 spare screws)
SC
Implant
40CM Lead
d'électrodes
Implant
implantables
de 40 cm
O
M
Drive at Target
.2
.1
0
.9
.8
0
5
10
15
20
25
30
35
40
45
50
N
.2 .1
0
.9 .8
A
Cible
