ANNEXE 3: INSTALLATION DE LA FAÇADE
NOTE : Si la profondeur ou l'ouverture de l'âtre de maçonnerie exigent l'utilisation de l'ensemble
de projection, suivre les instructions incluses dans ces options avant de débuter l'installation de
la façade.

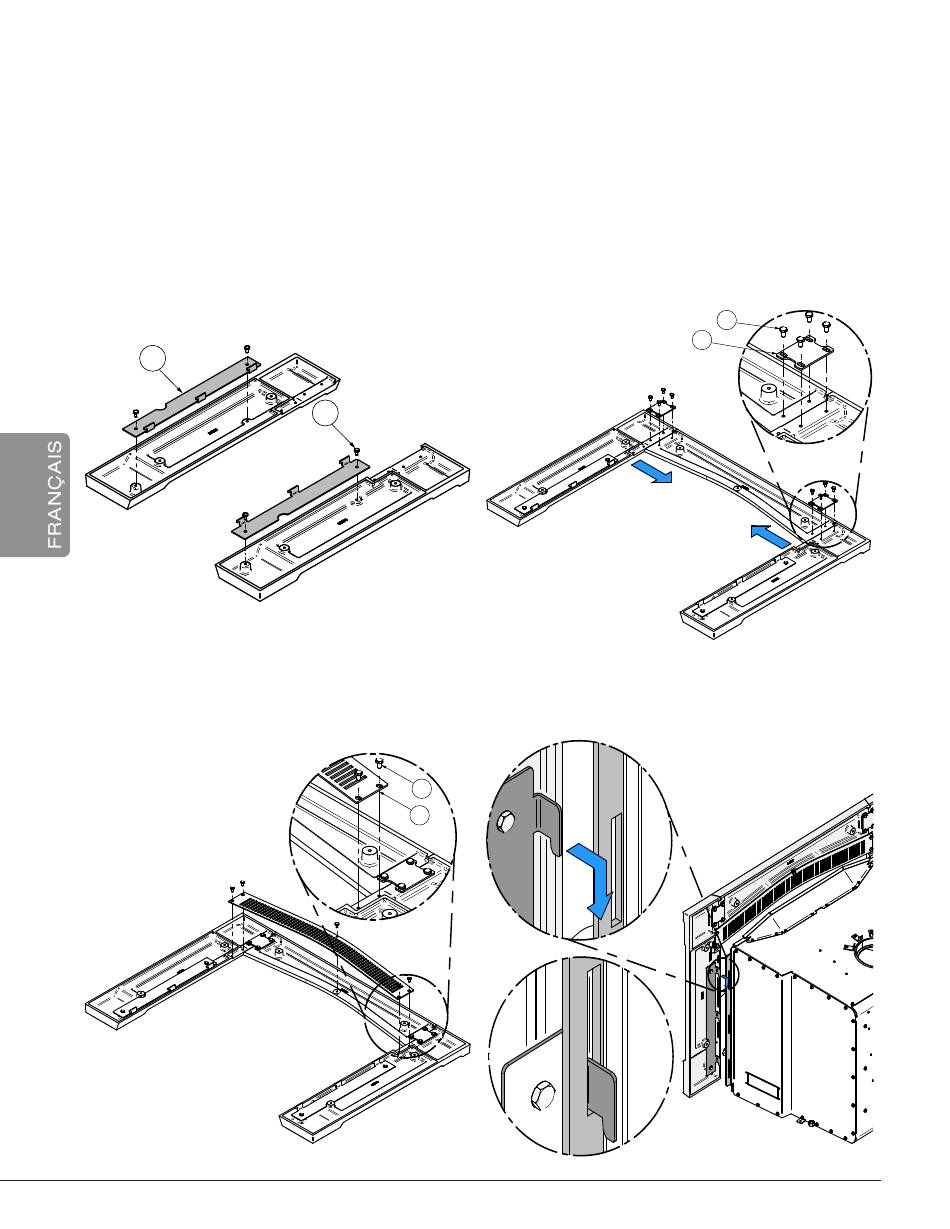

1.
Installer les supports de fixation (A) sur les
côtés de la façade avec les boulons (B). Les
supports ne sont pas symétriques. S'assurer
que les crochets sont vers l'intérieur de la
façade.
A
3.
Installer la grille (E) avec les boulons (B).
Page 44
B
B
E
2.
Assembler la façade avec les deux plaques
de fixation (C) et les boulons (B).
4.
Approcher la façade et insérer les supports
dans la devanture de l'encastrable.
Manuel d'installation et d'utilisation - Matrix 2700 encastrable
B
C
