8.10 Exemple de configuration pour la régulation via une sortie
analogique
8. 1 0. 1 Int rodu ct ion
On peut utiliser une sortie du contrôleur pour réaliser un signal de commande progressif
d'un équipement, sur une bande proportionnelle.
On détaillera ci-dessous, le cas d'un équipement activé selon la valeur en courant d'une
boucle 4-20mA.
On notera que la sortie analogique 4-20mA employée, dans ce cas, n'est plus associée à
un paramètre affiché.
Par ailleurs, le relais 3 reste exploité pour alerter lorsque la mesure est en situation
extrême.
8. 1 0. 2 Fonct ion ne m ent att e ndu :
Le courant généré sur la boucle 4-20mA est croissant lorsque la mesure s'éloigne du
point de consigne. Dans cet exemple, on associe une plage de mesure redox (0-
1000mV) à la plage 4-20mA.

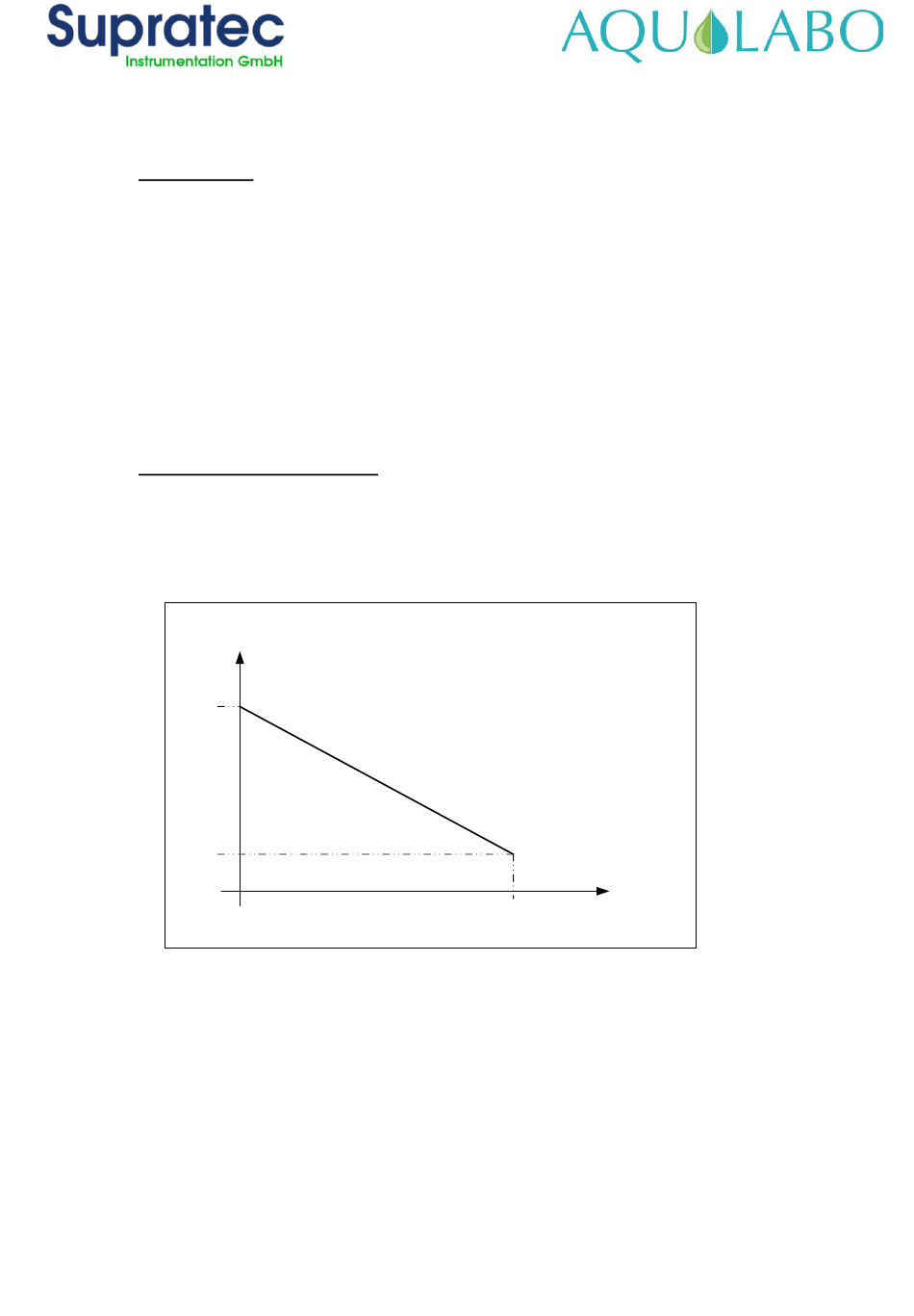

Valeur de la boucle de courant /
20
4
Manuel Utilisateur S200 Open
Mise à jour Sept. 2019
Current loop value (mA)
0
Mesure RedOx /
1000
ORP measurement (mV)
85
