Entrée numérique 2
Sortie analogique 1
0 / 4-20 mA charge max. 500Ω
Sortie analogique 2
0 / 4-20 mA charge max. 500Ω
Sortie numérique 1
Charge max. 200 mA / 30V
Sortie numérique 2
Charge max. 200 mA / 30V
Commutation du relais de sortie 1 80+81
Commutation du relais de sortie 2 82+83
Commutation du relais de sortie 3 84+85
Raccord
Interface Modbus RS485 pour
le raccordement de sondes
numériques
Tension d'alimentation 12VDC
Interface Modbus RS485
pour la communication avec
12 V DC max. 200 mA
les systèmes externes de
gestion.

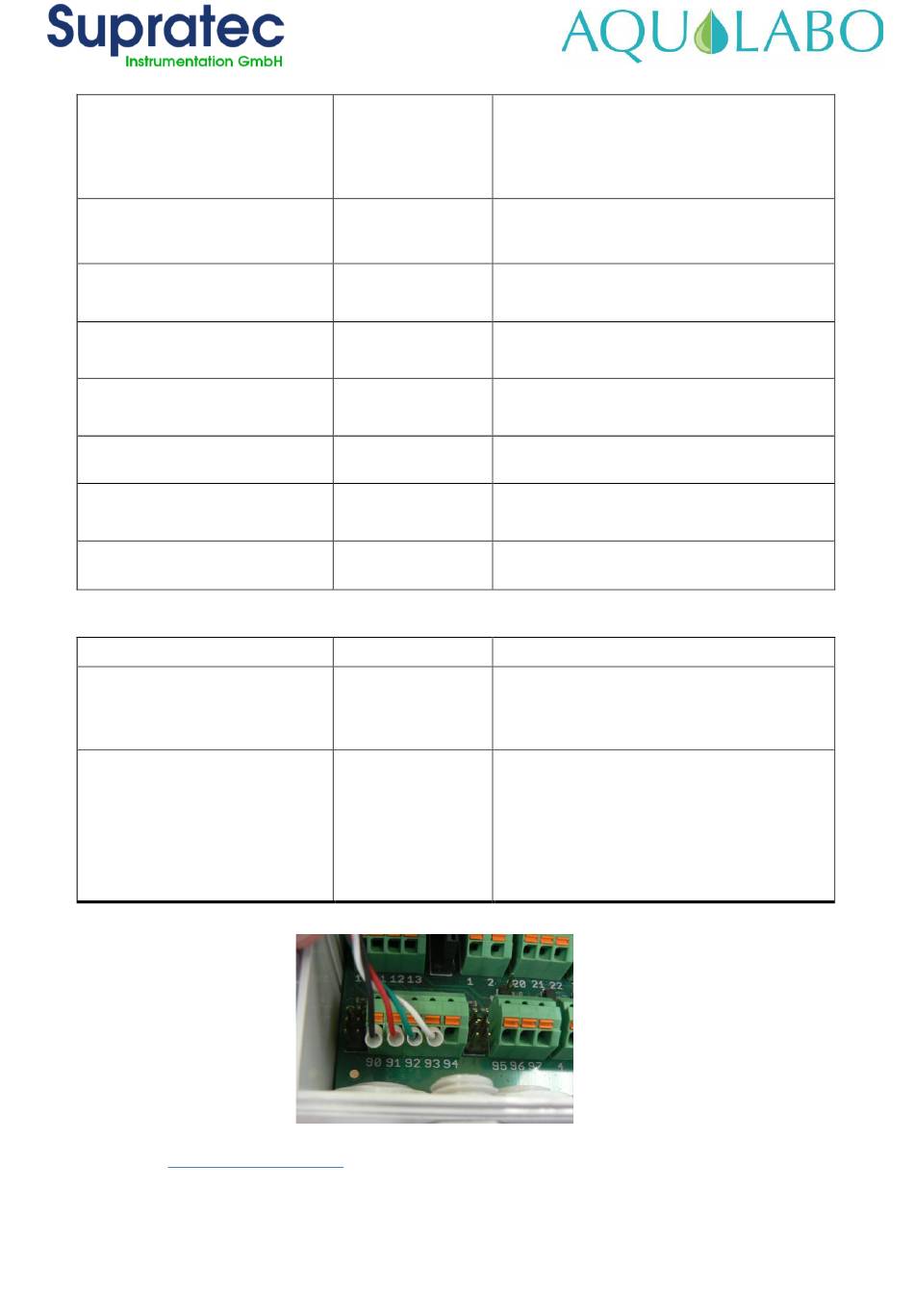

Vue détaillée du bornier : zone de raccordement des capteurs numériques
Manuel Utilisateur S200 Open
Mise à jour Sept. 2019
23+24+25
Entrée numérique 24/25 (contact
sans potentiel)
Contact électronique, tension d'alimentation
12V
+23/-25
Pulsation 24
30+31
-30/+31
32+33
-32/+33
70+71
Sortie numérique pour le contrôle électronique
des pompes de dosage
72+73
Sortie numérique pour le contrôle électronique
des pompes de dosage
Contact sans potentiel
Contact sans potentiel
Contact sans potentiel
Terminaux
Description
90+91+92+93+94
90 = 0 V, 91 = +12 V,
92 = B, communication
(voir illustration ci-
dessous)
93 = A, communication
94 = blindage
95+96+97
95 = B
96 = A
97 = blindage
