Branchement d'un cordon
d'alimentation CA
Les utilisateurs peuvent maintenant connecter le
cordon d'alimentation CA à l'arrière du pare-feu
et dans une prise électrique (de préférence
reliée à la terre et protégée contre la surtension)

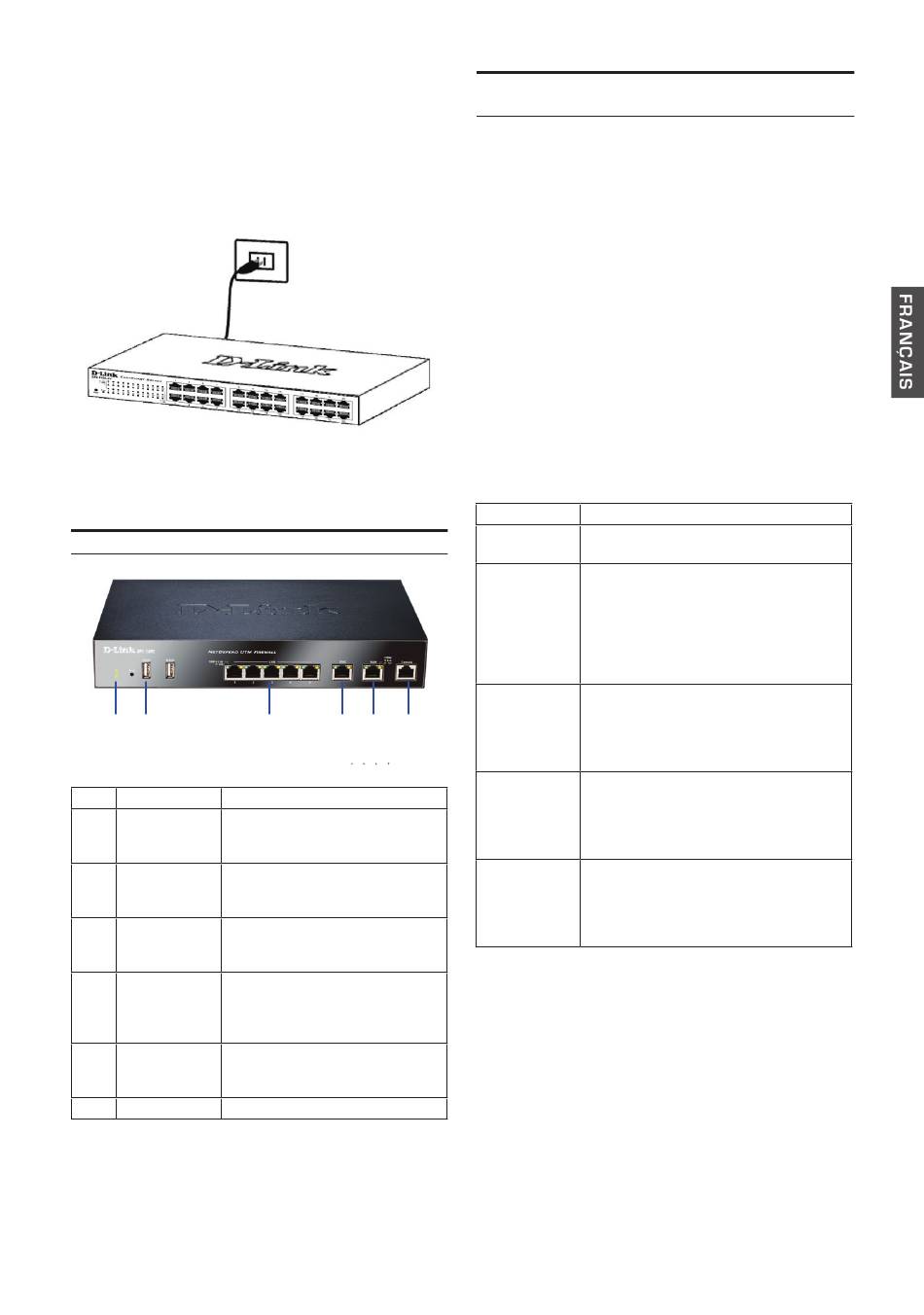

Figure 3. Branchement du DFL-260E / 860E dans
une prise
Présentation du produit
Façade - DFL-260E/860E
A F
Figure 4. Façade du DFL-260E/860E
Item Fonction Description
A Voyant Indication d'alimentation et
d'alimentation système
et système
B Port WAN Ce port auto-MDI/MDIX corre-
Gigabit spond à la connexion Internet du
DFL-260E
C Port DMZ Ce port auto-MDI/MDIX corre-
Gigabit spondent à la connexion destinée
à une grappe de serveurs internes
D Port LAN Connexion de périphériques
Gigabit Ethernet tels que des ordinateurs,
des commutateurs et des concen-
trateurs
E Port de Sert à accéder à l'interface de
console ligne de commande (CU) via un
câble de console RJ45 à DB9
F Port USB Réservé/Désactivé
Tableau 1. Description de la façade du
DFL-260E/860E
D C B E
Voyants d'état et voyants des ports Ethernet
du périphérique
Les voyants du périphérique donnent des
informations sur son état actuel. Quand vous le
mettez sous tension, les voyants d'alimentation
et système s'allument tous les deux en vert.
La procédure de démarrage dure environ une
minute. Ce document vous guidera tout au long
de la procédure élémentaire d'installation de
votre nouveau périphérique de sécurité D-Link.
Les voyants Ethernet indiquent l'état de chaque
port Ethernet. Le tableau 2 répertorie le nom, la
couleur, l'état et la description de chaque voyant
du périphérique.
Remarque : Si vous voulez éteindre le
périphérique puis le rallumer, il est conseillé
d'attendre quelques secondes entre le moment
où vous l'arrêtez puis le rallumez.
Nom État - Description
Alimentation Éteint - Le périphérique est éteint.
Vert - Appareil sous tension.
Système Éteint - Le périphérique est éteint
ou démarre.
Vert - Système en fonctionnement
normal.
Vert clignotant - Système défectueux,
par ex. échec de la mise à jour du micro-
programme.
WAN Éteint - Pas de liaison.
Orange/Vert - Connexion établie à
1 000/100 Mbits/s
Orange/Vert clignotant - Envoi ou
réception de données.
DMZ Éteint - Pas de liaison.
Orange/Vert - Le port fonctionne à 1
000/100 Mbits/s
Orange/Vert clignotant - Envoi ou
réception de données.
LAN Éteint - Pas de liaison.
Orange/Vert - Connexion établie
à 1 000/100 Mbits/s
Orange/Vert clignotant - Envoi ou
réception de données.
Tableau 2. Description des voyants d'état du
périphérique
