JDSU série NT955
4.1. Plan de test de câbles
Le plan de test de câbles affiche tous les parcours individuels de câbles associés
à l'application ouverte. Pour tester un câble figurant dans la liste, mettez Cable
ID (l'ID de câble) que vous souhaitez tester en évidence. Reliez ce câble au
connecteur approprié sur l'unité principale. Reliez l'unité à distance à l'autre
extrémité du câble que vous souhaitez tester.
La fonction de test peut débuter lorsque l'unité à distance est connectée au
câble. Enfoncez TEST (voir figure 4.2). Vous entendrez la commutation des
relais dans l'unité principale et dans l'unité à distance. Une liaison s'établit
avec l'unité à distance et le Validator-NT commence à tester le câble selon les
paramètres qui ont été définis pour son type. S'il s'agit d'un câble de données, le
Validator-NT effectuera un test du taux signal/bruit, un test d'obliquité ainsi qu'un
test de vitesse avec un test BERT (Test du taux d'erreur de bits). Si le paramètre
de test Frequency Response (Réponse de fréquence) est activé (voir point 1.8),
l'Auto Test (Test automatique) effectuera également les tests de réponse NEXT
(Paradiaphonie), Echo et Channel (Canal).
TM
TM
Validator-NT
Validator-NT
Comment fonctionne Auto Test (Test automatique) ?
Comment fonctionne Auto Test (Test automatique) ?
Cable List
2006 Nov 29
100%
Untitled1.job
ID
Type
To
Cable001
CAT3
01Net01
Cable002
CAT5
01Net02
Cable003
CAT5E
01Net03
Cable004
01TV01
RG-6
Cable005
CAT5E
01Net04
Cable006
CAT5E
01Net05
Cable007
CAT6
01Net06
ADD CBL
DEL CBL
SEL
1
2
ABC
GHI
4
5
JKL
PRS
7
8
TUV
*
0
QZ

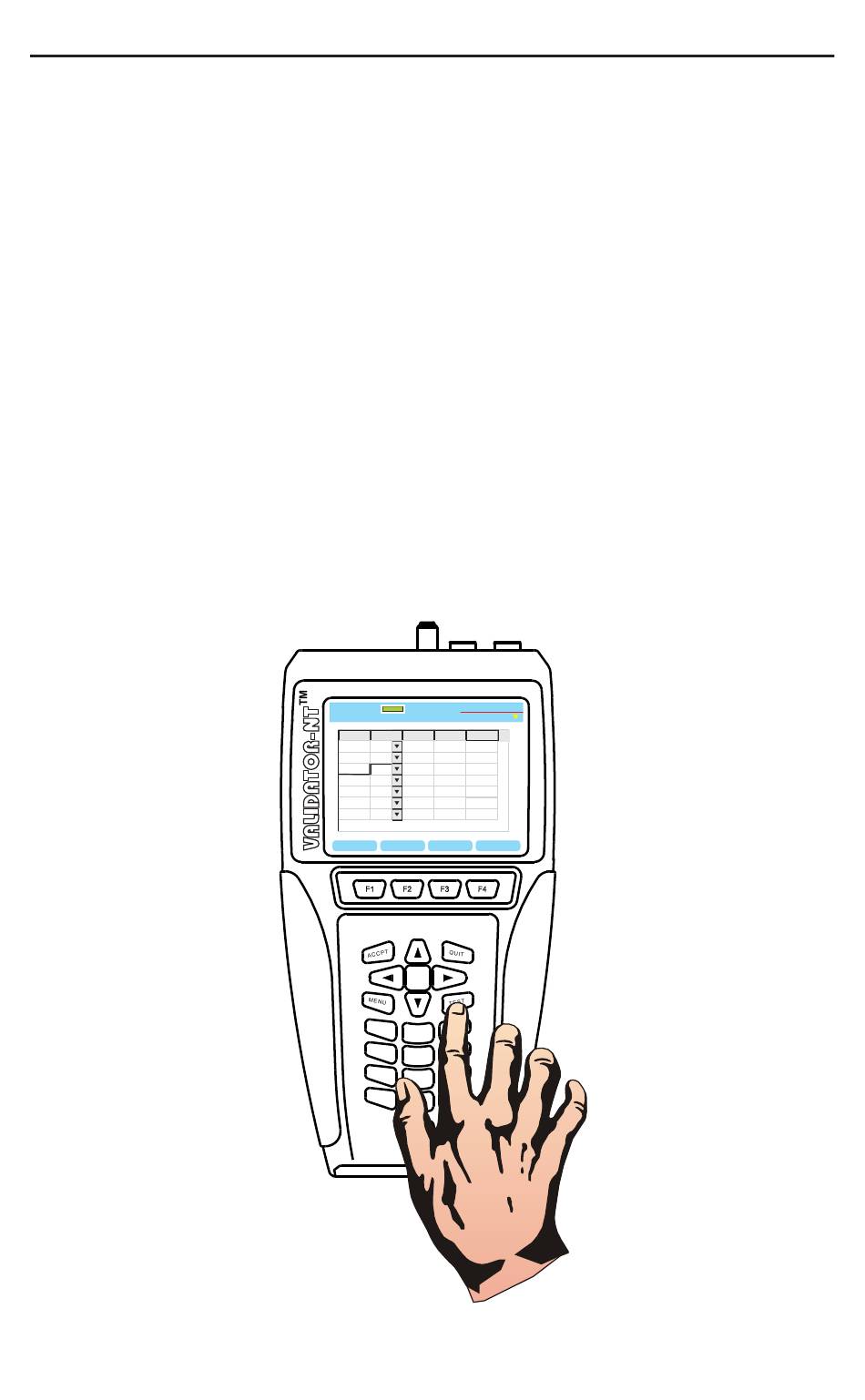

Figure 4.2 Bouton de test
Test-Um Inc.
10:53:01
validator
From
Result
01Panel01
PASS
01Panel01
Vo
100
IP
01Panel01
Vo
1000
IP
01Panel01
PASS
01Panel01
Vo
1000
IP
FAIL
01Panel01
01Panel01
Vo
1000
IP
RESULTS
FUNCTION
3
DEF
6
MNO
9
WXY
#
56
