Système de commande LogiCommr pour génération de schéma de dépose
Paramétrage de la régulation de pression
Paramètre la courbe de pression linéaire (quantité d'adhésif par rapport à la
vitesse de la machine).
Le contrôleur de dépose régule avec précision la pression du système afin
de maintenir le volume correct de colle pendant les changements de vitesse
de la ligne. Ce menu permet de paramétrer le profil de pression linéaire à
deux points pour chaque asservissement.
1
Réglages pression
Réglages courbe sortie
2
Vitesse ligne
3 1 0.0 m/min
2
300.0 m/min
4
Maxi

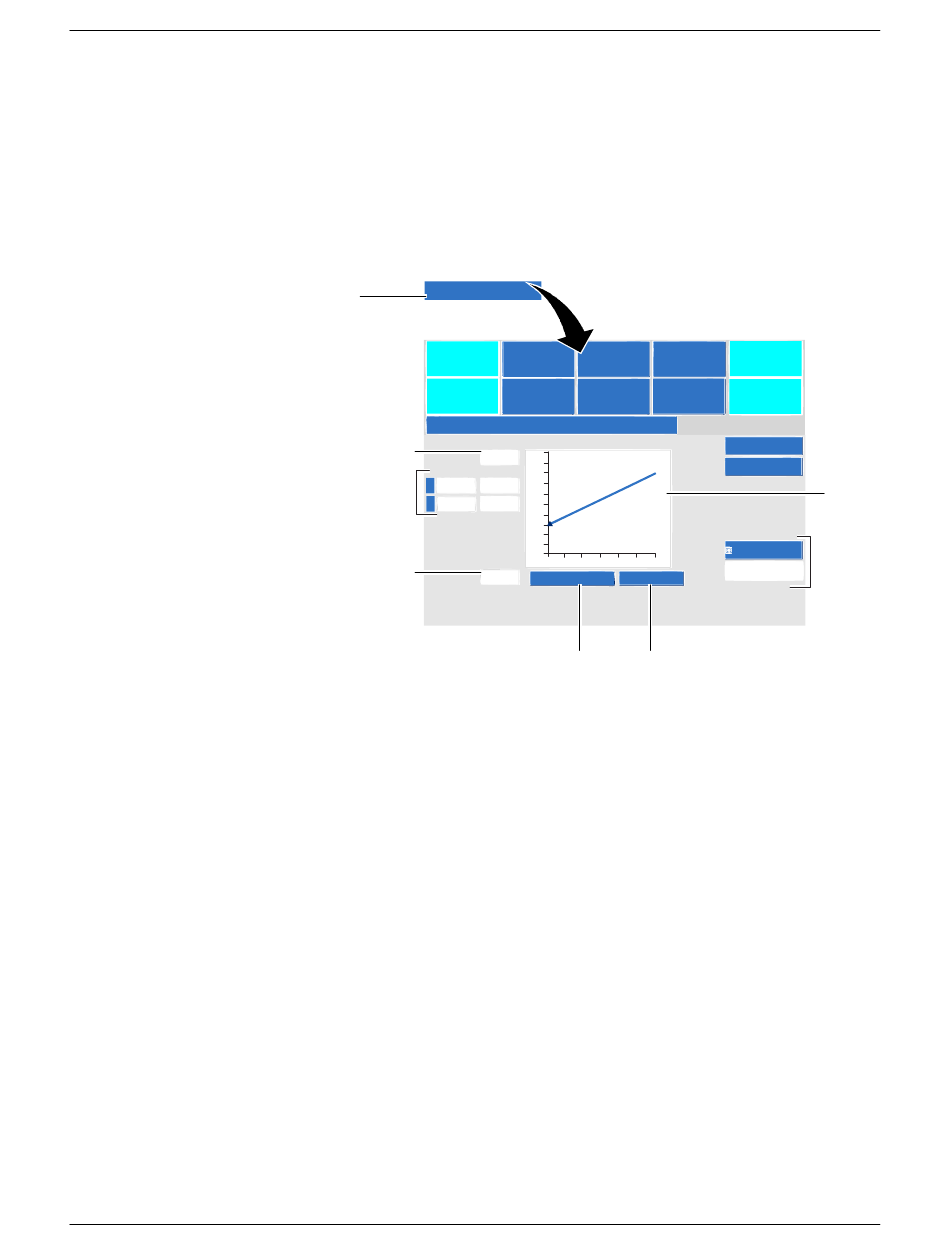

Figure 63 Écran des réglages de la pression de sortie
1. Bouton Réglages pression
2. Limite minimale de coupure de la
pression de ligne
3. Réglages de pression Vitesse de
ligne/Asservissement
4. Limite maximale de coupure de la
pression de ligne
1. Sélectionner Réglages pression dans le menu principal.
2. Définir la limite minimale de coupure de la pression de ligne.
3. Définir la pression d'asservissement à chaque vitesse de la ligne.
4. Définir la courbe à 2 ou 5 points.
5. Définir la limite maximale de coupure de la pression de ligne.
6. Le cas échéant, définir le réglage de la pression Autospot.
100%
Mini 0%
Pression 80%
30 %
60%
90 %
40%
20%
0%
100.0 200.0
0.0
Vitesse m/min
100% Réglages Autospot
5
Asservissement 1B1
30%
300.0
Asservissement 1B2
30%
2 Point
6
5. Réglages pression Autospot
6. Réglage courbe 2/5 points
7. Réglage sortie pression
8. Affichage Sortie
pression/Vitesse de ligne
