3

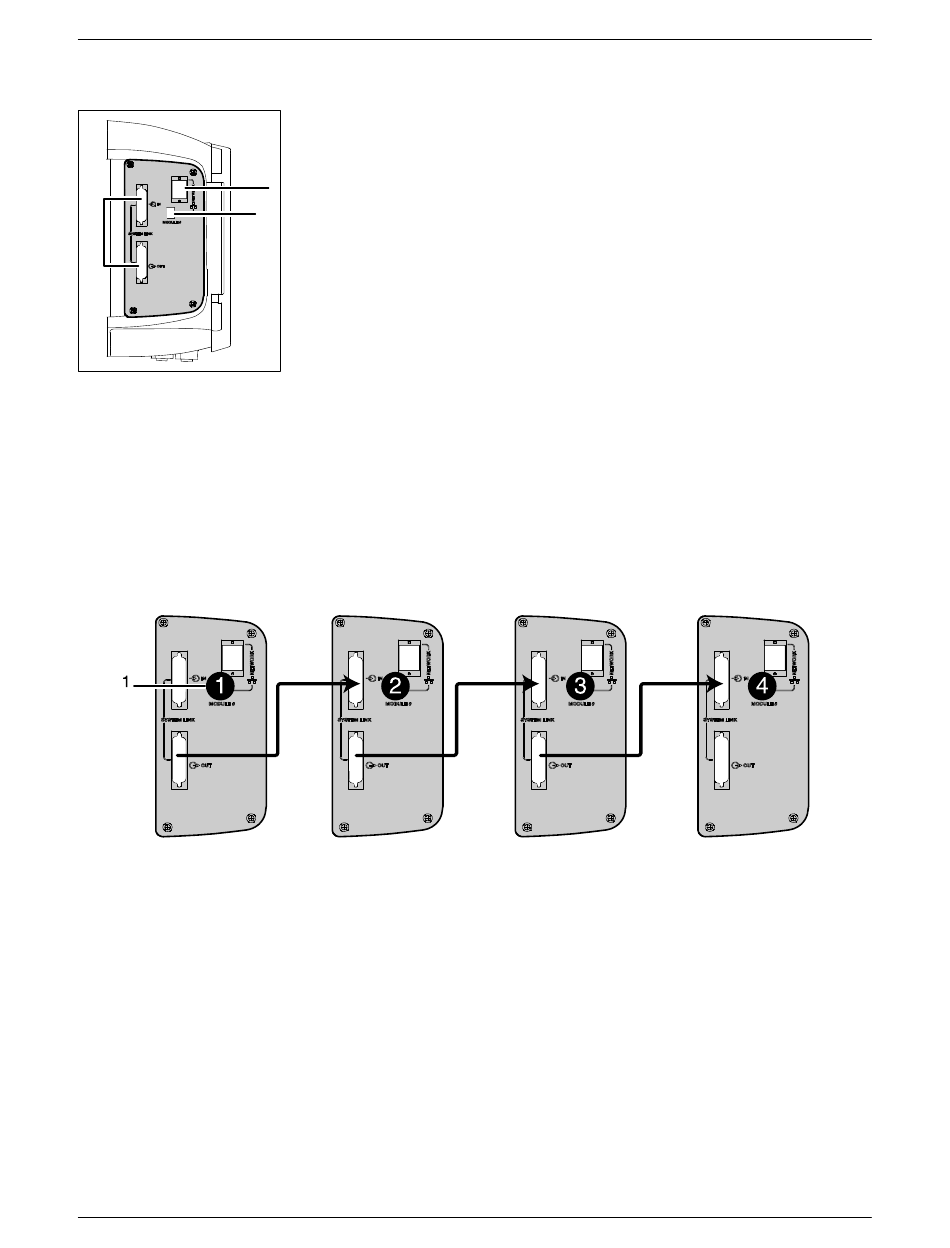

Figure 14 Carte liaison système
1. Connexion Ethernet
2. Affichage du numéro de module de commande
3. Connecteurs de liaison système
(entrée et sortie)
Figure 15 Cartes de liaison système connectées par des câbles de liaison système en cascade.
1. Numéro du module de commande
E 2011 Nordson Corporation
Système de commande LogiCommr pour génération de schéma de dépose
Carte liaison système
La carte de liaison système délivre les signaux système à haut débit du
module de commande maître aux modules de commande d'extension. Du
fait qu'ils sont en temps réel, ces signaux ne peuvent pas voyager sur le
réseau. Les signaux de la liaison système comprennent :
1
S
2
Jusqu'à 8 déclencheurs globaux
S
Deux codeurs
S
Éjecteur
La carte de liaison système génère automatiquement le numéro du module
de commande en se basant sur la séquence de connexion. Le module de
commande numéro 1 est toujours le module de commande maître. Les
modules de commande d'extension portent les numéros 2 à 8, dans l'ordre
de connexion par le biais des câbles de liaison système en cascade.
Communications du réseau du système
Le système de commande utilise un réseau de communications Ethernet
entre le ou les pupitres à écran tactile et le ou les modules de commande.
Les exigences de câblage Ethernet peuvent être différentes si le système de
commande contient des modules d'extension. Voir les figure 4 et 5 dans la
section Architecture du système.
Le système de commande utilise des câbles standard Ethernet CAT5. Les
systèmes à module unique nécessitent un câble de type Ethernet croisé. Les
systèmes à plusieurs module qui utilisent le groupe Ethernet intégré du ou
des modules d'extension utilisent des câbles soit standard, soit croisés.
27
P/N 7169691_01
