Choisir nombre de cordons
0 1 2
3 4 5
6 7 8
OK Annuler

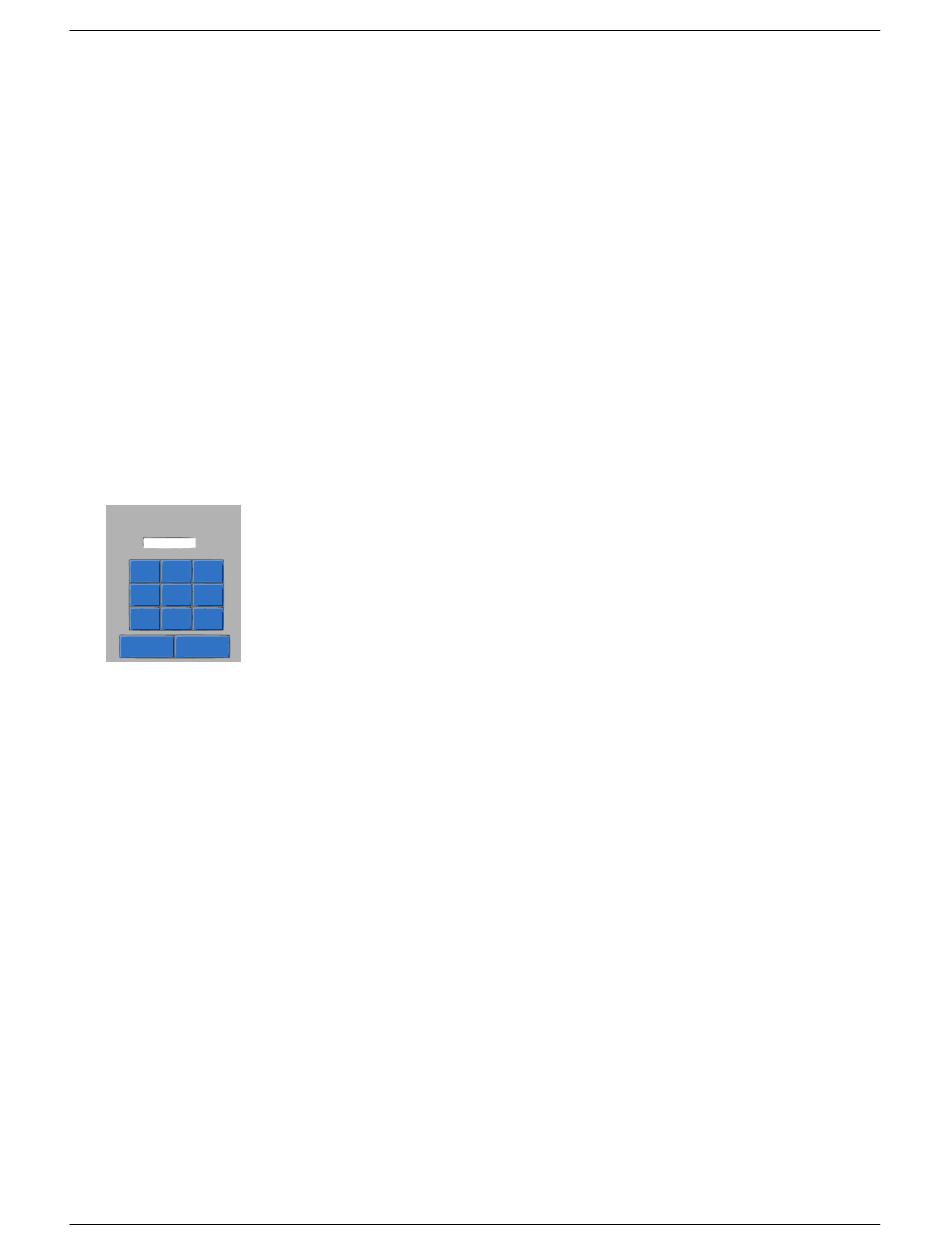

Figure 53 Clavier de sélection
du nombre de cordons
E 2011 Nordson Corporation
Système de commande LogiCommr pour génération de schéma de dépose
Check-list de paramétrage du pistolet
Ci-après les étapes essentielles pour le paramétrage du pistolet :
1. Sélectionner le déclencheur (cellule photoélectrique).
2. Sélectionner le type de schéma de dépose (ou de cordons) pour
l'application.
3. Sélectionner le nombre de cordons et définir les autres paramètres
de dépose.
4. Affecter les réglages pistolet.
5. Réglages déclencheur.
6. Compensation.
7. Sélection et paramétrage du dopeur pistolet.
8. Réglage des paramètres de retard et de durée.
Sélection du nombre de cordons
Sélectionner Nombre de cordons pour saisir le nombre de cordons pour la
dépose. Voir la figure à gauche.
