Comelit 1424 Manuel Technique
Manuels Connexes pour Comelit 1424
Sommaire des Matières pour Comelit 1424

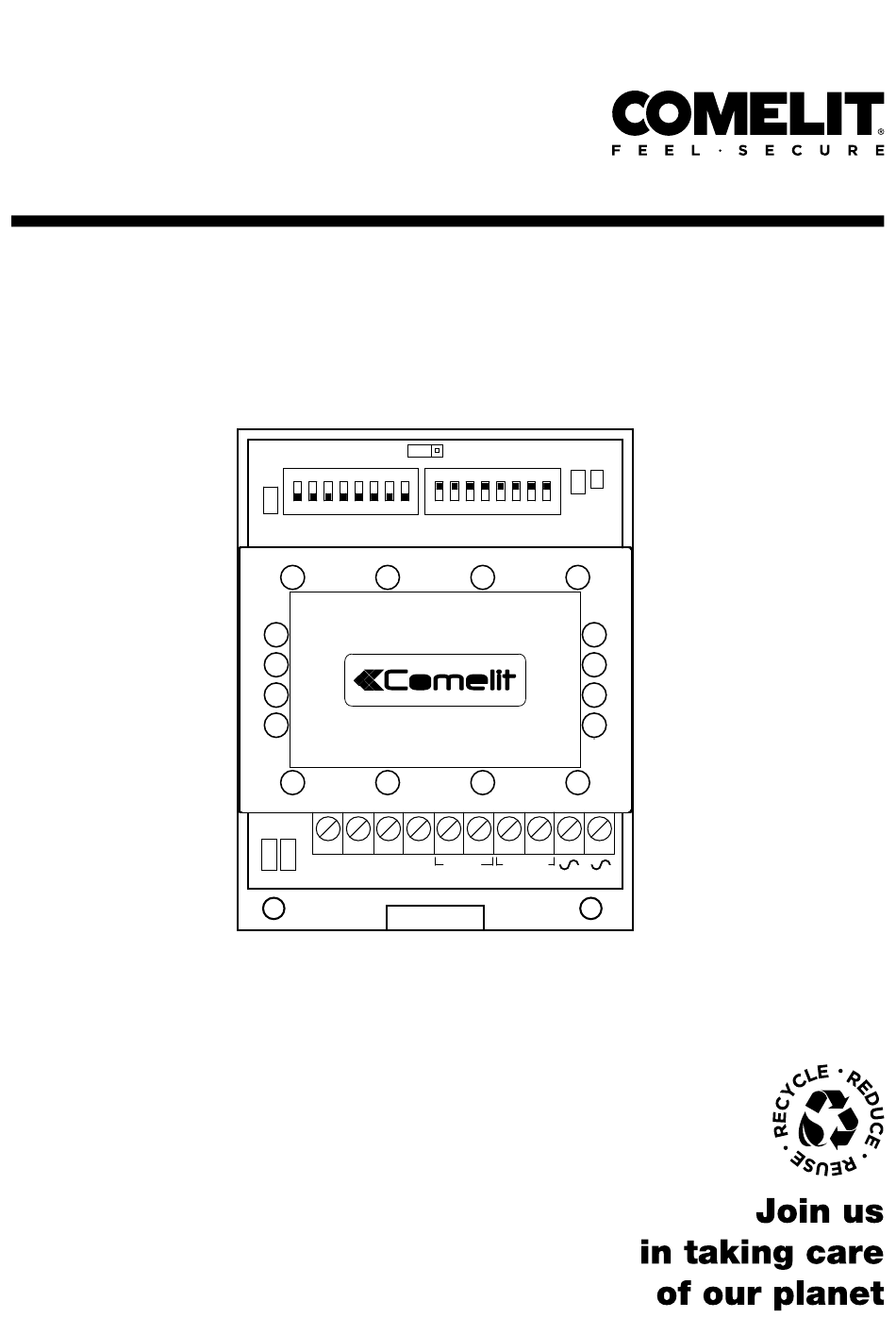

- Page 1 1424 M A N U E L T E C H N I Q U E C O M P L E T LM LS LS LPin LPout...
- Page 2 Il permet également de réaliser des installations multi-villas avec portes et standard de conciergerie en centralisant jusqu’à 500 kits Simplebus Comelit. Il permet d’appliquer sur l’installation la gestion de standards principaux et secondaires pouvant être appelés distinctement et la fonction de signalisation d’alarme vers lesdits standards.
- Page 3 | Sommaire | Sommaire Commutateur numérique Simplebus 1 Description Fonctionnement et Programmation Mode standard Mode TOP 1 (par défaut) Mode TOP 2 Mode TOP 3 Exemples : Programmations spéciales Tableau de programmation dip switch et réglage de JP2 7 Caractéristiques techniques Performances de l’installation et schémas Schéma avec platine extérieure principale vidéo et platines extérieures secondaires Schéma avec platine extérieure principale audio, platines extérieures secondaires...
- Page 4 | Sommaire | Description LM LM LS LPin LPout 1. Bornes de connexion de l’installation : LM LM sortie ligne Bus de colonne montante LS LS entrée ligne Bus secondaire (normalement commutée sur LM LM) LPin LPin entrée ligne Bus principale (normalement ouverte sur LM LM) LPout LPout sortie ligne Bus principal pour distribution en cascade ~ + ~ - entrée alimentation 12Vac/20Vdc.
- Page 5 | Sommaire | Fonctionnement et Programmation Le commutateur Art. 1424 prévoit 4 modes de fonctionnement, le mode doit être choisi en fonction du type et de la position du commutateur dans l’installation elle-même : • STANDARD identique à celle de l’Art. 1224A •...
- Page 6 | Sommaire | ATTENTION ! Dans la même installation, il ne peut pas exister 2 commutateurs Art. 1424 avec la même adresse de ZONE. Mode TOP 3 Pour régler le mode TOP 3, positionnez les dip de S3 comme suit : DIP 1- OFF DIP 2- ON Le commutateur doit être utilisé...
- Page 7 | Sommaire | Tableau de programmation dip switch et réglage de JP2 DIP SWITCH DIP SWITCH DIP SWITCH DIP SWITCH Cod. ut./zone Cod. ut./zone Cod. ut./zone Cod. ut./zone 1,2,3,4,5,6,7 2,3,4,5,6,8 1,2,3,4,5,6,8 1,2,7 1,7,8 1,2,8 2,7,8 1,3,7 1,2,7,8 1,2,3 2,3,7 1,3,8 3,7,8 1,2,3,7 2,3,8...
- Page 8 | Sommaire | Caractéristiques techniques CARACTÉRISTIQUES GÉNÉRALES Connecteur d'entrée Borniers Certifications EMC 2014/30/UE (EN 61000-6-1:2007 , EN 61000-6-3:2007+A1:2011) CARACTÉRISTIQUES PRINCIPALES Hauteur (mm) 85 Largeur (mm) 60 Profondeur (mm) 35 Température de fonctionnement (°C) 5 ÷ 40 Humidité de fonctionnement (HR max) 25 ÷...
- Page 9 | Sommaire | Performances de l’installation et schémas Pour plus d'informations sur les performances de l'installation et pour visualiser les schémas d'installation, cliquez sur le type d'installation qui répond le mieux à vos besoins : • Système audio/vidéo SBTOP pour la réalisation d’installations audio-vidéo de type complexes résidentiels. •...
- Page 10 2738W/A 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C ZONA 1 ZONA 2 ZONA 3 ZONA 4 TOP 1 1424 TOP 1 1424 TOP 1 1424 TOP 1 1424 4888C 4888C 4888C 4888C 1234 67 1234 6 1234 67 1234 6...
- Page 11 4888C 4888C 4888C 4888C ~ 230V ~230V 230V ~ 230V ZONA 1 ZONA 2 ZONA 3 ZONA 4 TOP 1 1424 1200 TOP 1 1424 1200 TOP 1 1424 1200 TOP 1 1424 1200 1234 67 1234 67 1234 67...
- Page 12 1214/2C 4888C 4888C ~ 230V ~ 230V SECONDARY SECONDARY 1195 1998NA 1195 1998NA ZONA 1 ZONA 2 1200 TOP 2 1424 1200 TOP 2 1424 1234 67 1234 67 1234 67 1234 67 230V~ 12V~ LPin LPout 230V~ 12V~ LPin...
- Page 13 | Sommaire | Schéma avec 3 platines extérieures principales vidéo et platines extérieures secondaires vidéo NO NC NO NC 230V~ 230V~ SE NO NC SE NO NC SE NO NC Bouton ouvre porte sortie...
- Page 14 | Sommaire | Schéma avec standard principal, caméras séparées et colonnes montante en cascade avec platines extérieures secondaires OUT OUT SE NO NC NO NC SE NO NC SE NO NC 12V~ OUT OUT Bouton ouvre porte sortie...
- Page 15 2738W/A 2738W/A 1214/2C 1214/2C 1214/2C 1214/2C ZONA 1 ZONA 2 ZONA 3 1-100 1234 67 1234 67 1234 67 1200 TOP 1 1424 1200 TOP 1 1424 1200 TOP 1 1424 4888C 4888C 4888C 12V~ 12V~ 12V~ 230V~ LPin LPout...
- Page 16 230V ~230V ZONA 1 1998NA ZONA 2 1998NA SECONDARY SECONDARY SECONDARIO SECONDARIO SECONDAIRE SECONDAIRE TOP 2 TOP 2 1424 1195 1424 1195 0 1 2 0 1 2 LPin LPout LPin LPout 1595 1595 120-230 V 120-230 V SE NO NC...
- Page 17 | Sommaire | 5e édition 01/2026 cod. 2G40002914...
