M A N U E L T E C H N I Q U E C O M P L E T
Ar 1404
t.
loading

Sommaire des Matières pour Comelit 1404

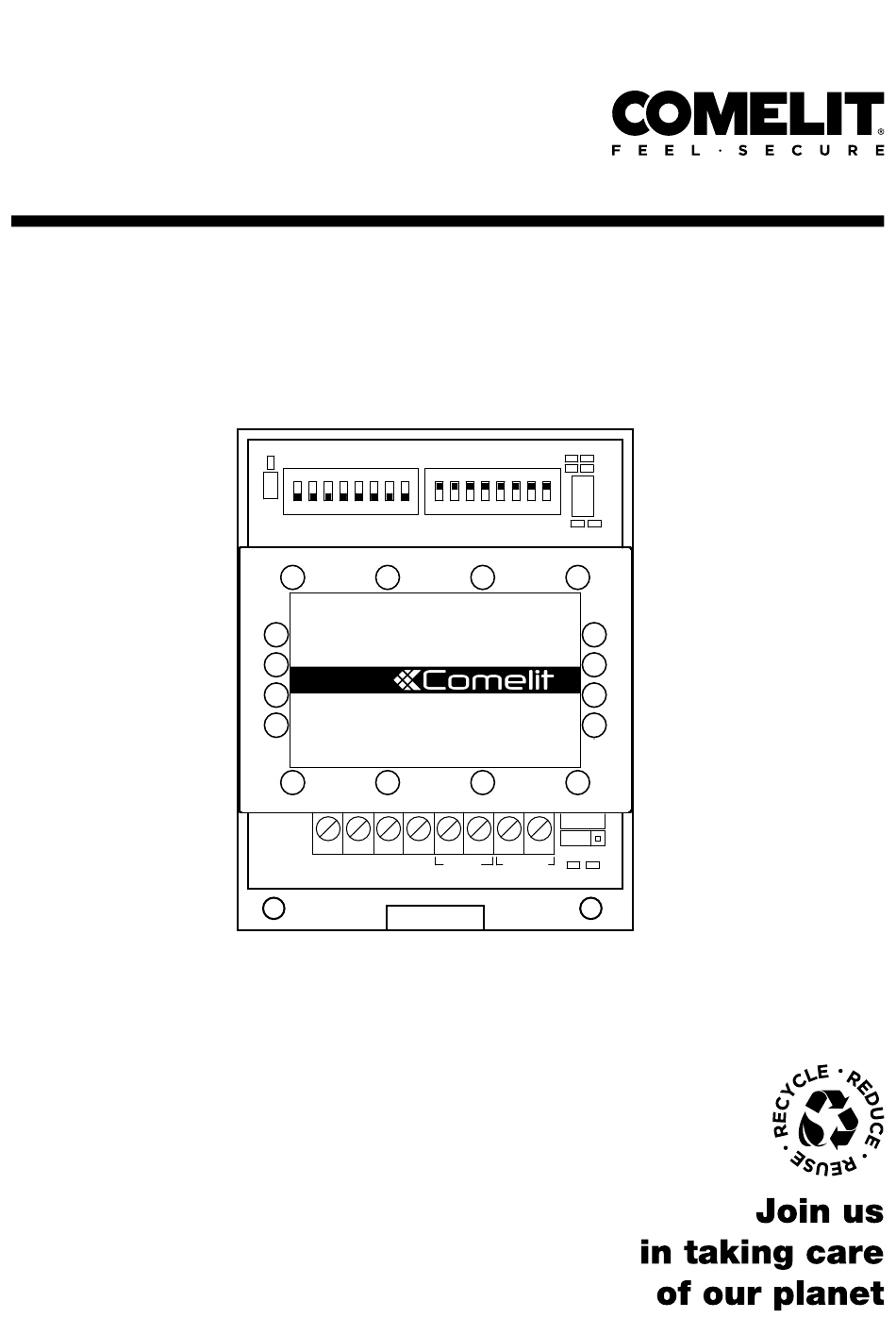

  • Page 1 1404 M A N U E L T E C H N I Q U E C O M P L E T Ar 1404...
  • Page 2 | Sommaire | Commutateur numérique Simplebus 2 Module commutateur audio/vidéo pour installations numériques Simplebus À utiliser dans des installations avec plusieurs entrées. Alimentation par ligne bus. Dimensions : 60x85x35mm (4 modules DIN). Pensez d'abord Aidez-nous à sauver la planète. à imprimer Pensez à...
  • Page 3 | Sommaire | Sommaire Commutateur numérique Simplebus 2 Description Fonctionnement et Programmation Mode standard (par défaut) Mode TOP 1 Mode TOP 3 Programmations spéciales Tableau de programmation dip switch et réglage de S3 Caractéristiques techniques Performances de l’installation et schémas Schéma avec 2 platines extérieures KIT, commutateurs en mode STANDARD Schéma avec 3 platines extérieures KIT, commutateurs en mode STANDARD Schéma avec 2 platines extérieures commutateur, en mode STANDARD...
  • Page 4 B dans tous les autres cas. L’Art. 1404 doit être câblé avec Art. 1209/1210/1210A ou en sortie de la centrale vidéo Art. 4888C. Le nombre maximum de commutateurs Art. 1404 connectables à l’Art. 1210/1210A ou à l’Art. 4888C est de 40 unités.
  • Page 5 | Sommaire | Fonctionnement et Programmation Le commutateur Art. 1404 prévoit 3 modes de fonctionnement, le mode doit être choisi en fonction du type et de la position du commutateur dans l’installation : STANDARD (à utiliser dans les installations nécessitant l’ajout de platines extérieures supplémentaires)
  • Page 6 | Sommaire | aux bornes LPin-LPin des commutateurs en mode TOP 1. Le commutateur en mode TOP 3 gère les ZONES comprises dans la plage réglée. La plage peut être ÉTENDUE (de 1 à 500 en réglant les dip de S1 sur OFF, les dip de S2 sur ON et le DIP 3 de S3 sur OFF) ou LIMITÉE mais seulement dans les intervalles entre 1 et 250 (en réglant sur S1 la plage MIN, sur S2 la plage MAX et le DIP 3 de S3 sur OFF) ou de 251 à...
  • Page 7 | Sommaire | Tableau de programmation dip switch et réglage de S3 DIP SWITCH DIP SWITCH Cod. ut./zone Cod. ut./zone Cod. ut./zone DIP SWITCH ON Cod. ut./zone DIP SWITCH ON 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4...
  • Page 8 | Sommaire | Caractéristiques techniques CARACTÉRISTIQUES GÉNÉRALES Connecteur d'entrée Borniers Certifications EMC 2014/30/UE (EN 61000-6-1:2007 , EN 61000-6-3:2007+A1:2011) CARACTÉRISTIQUES PRINCIPALES Hauteur (mm) 83 Largeur (mm) 66 Profondeur (mm) 37 Poids du produit (g) 100 Température de fonctionnement (°C) -10 ÷ 40 Humidité...
  • Page 9 | Sommaire | Performances de l’installation et schémas Schéma avec 2 platines extérieures KIT, commutateurs en mode STANDARD 1 2 3 4 1 2 3 4 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V...
  • Page 10 | Sommaire | Schéma avec 3 platines extérieures KIT, commutateurs en mode STANDARD 1 2 3 4 1 2 3 4 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4...
  • Page 11 | Sommaire | Schéma avec 2 platines extérieures commutateur, en mode STANDARD 1216 1214/2C 2738W/A 1214/2C 6750W 1214/2C 1214/2C 1404 1 2 3 4 1 2 3 4 1 2 3 4 230V 230V 1210 1210 1210A 1210A R GND...
  • Page 12 STANDARD 1216 1216 1214/2C 1214/2C 2738W/A 6750W 1214/2C 1214/2C 1214/2C 1214/2C 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 230V 230V 230V...
  • Page 13 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1404 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4...
  • Page 14 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 ZONA 3 ZONA 4 TOP 1 1404 TOP 1 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4...
  • Page 15 KIT en dérivation et en cascade, commutateurs en mode TOP1 1 2 3 4 1 2 3 4 ZONA 2 TOP 1 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 1209 1216...
  • Page 16 | Sommaire | Bouton ouvre porte sortie Schéma avec 2 platines extérieures principales en mode TOP et N platines extérieures secondaires, commutateurs en mode TOP1 et TOP3 TOP 1 1404 TOP 1 TOP 1 1404 TOP 1 1404 TOP 1...
  • Page 17 | Sommaire | 4e édition 12/2025 cod. 2G40003659...
