DESCRIPTION
Le mesureur de résistance de surface PCE-SRM 2o est un appareil de test portable, alimenté par batterie,
équipé d'électrodes parallèles intégrées permettant de mesurer la résistance de surface des matériaux. Cet
appareil de mesure est conçu pour vérifier rapidement la résistance de surface dans le cadre d'applications
de contrôle ESD dans la fabrication ou la manipulation de composants électroniques.
Le mesureur de résistance de surface est équipé d'un sélecteur automatique de tension d'essai. La
tension d'essai passe de 10 V à 100 V lorsque la résistance mesurée dépasse 1 x 10E5 ohms. Deux fiches
bananes et un commutateur d'électrodes permettent de connecter deux électrodes externes de 5 livres qui
mesurent la résistance de surface point à point (RTT) ou la résistance à la terre de l'appareil (RTG).
2

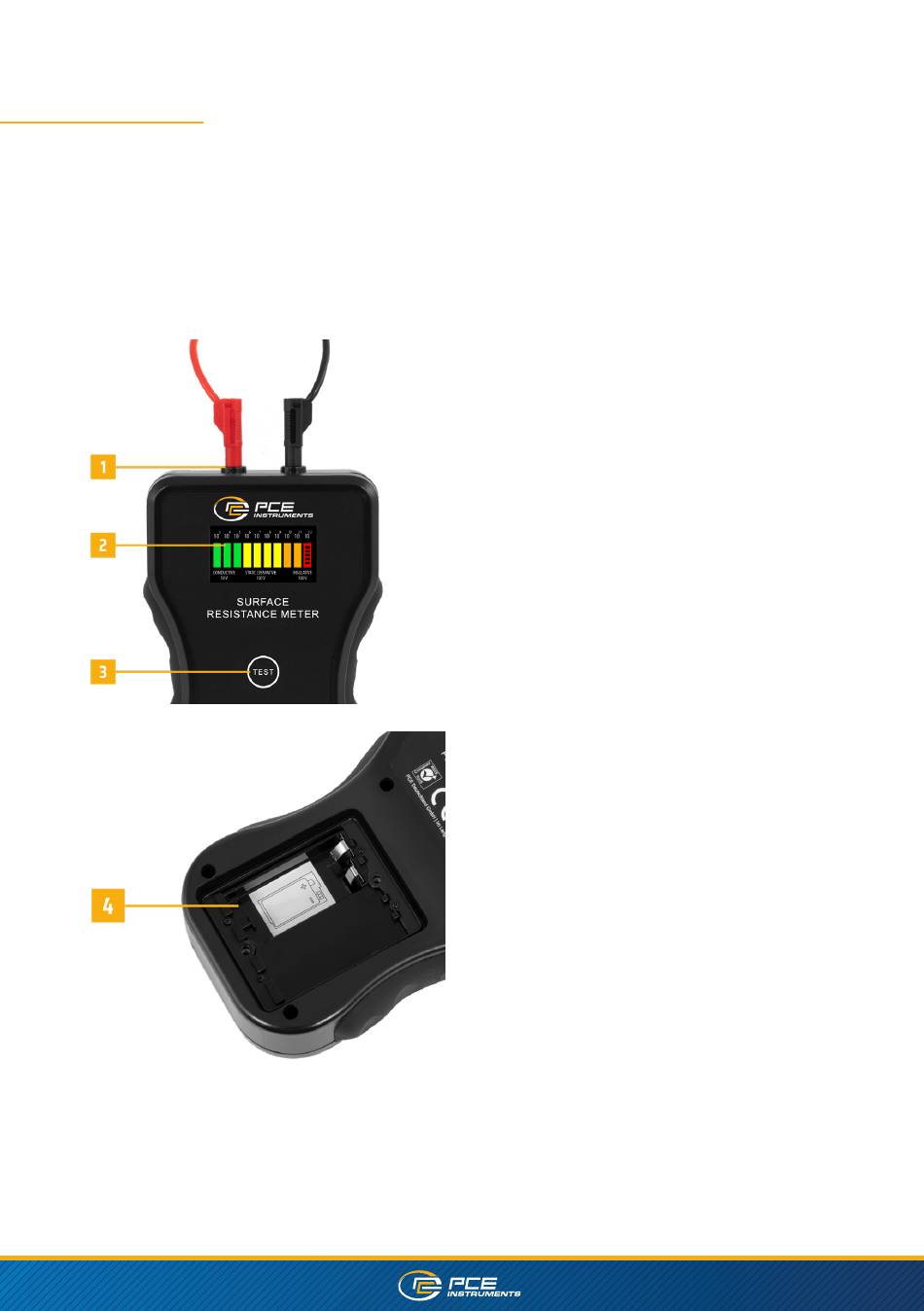

1. Connecteur banane pour électrodes : branchez ici
les cordons de mesure des électrodes optionnelles
de 5 livres.
2. LED pour la mesure de la résistance : la résistance
est
mesurée en ohms et affichée sous la forme 10EX ±1/2
décade, X étant la plage affichée sur le testeur.
3. Contact de test : utilisez cette zone de contact pour
effectuer une mesure de la résistance de surface.
Maintenez le bouton enfoncé jusqu'à ce que l'une
des LED de mesure de la résistance s'allume.
4. Compartiment à piles : retirez le couvercle pour
accéder au compartiment à piles 9 V.
