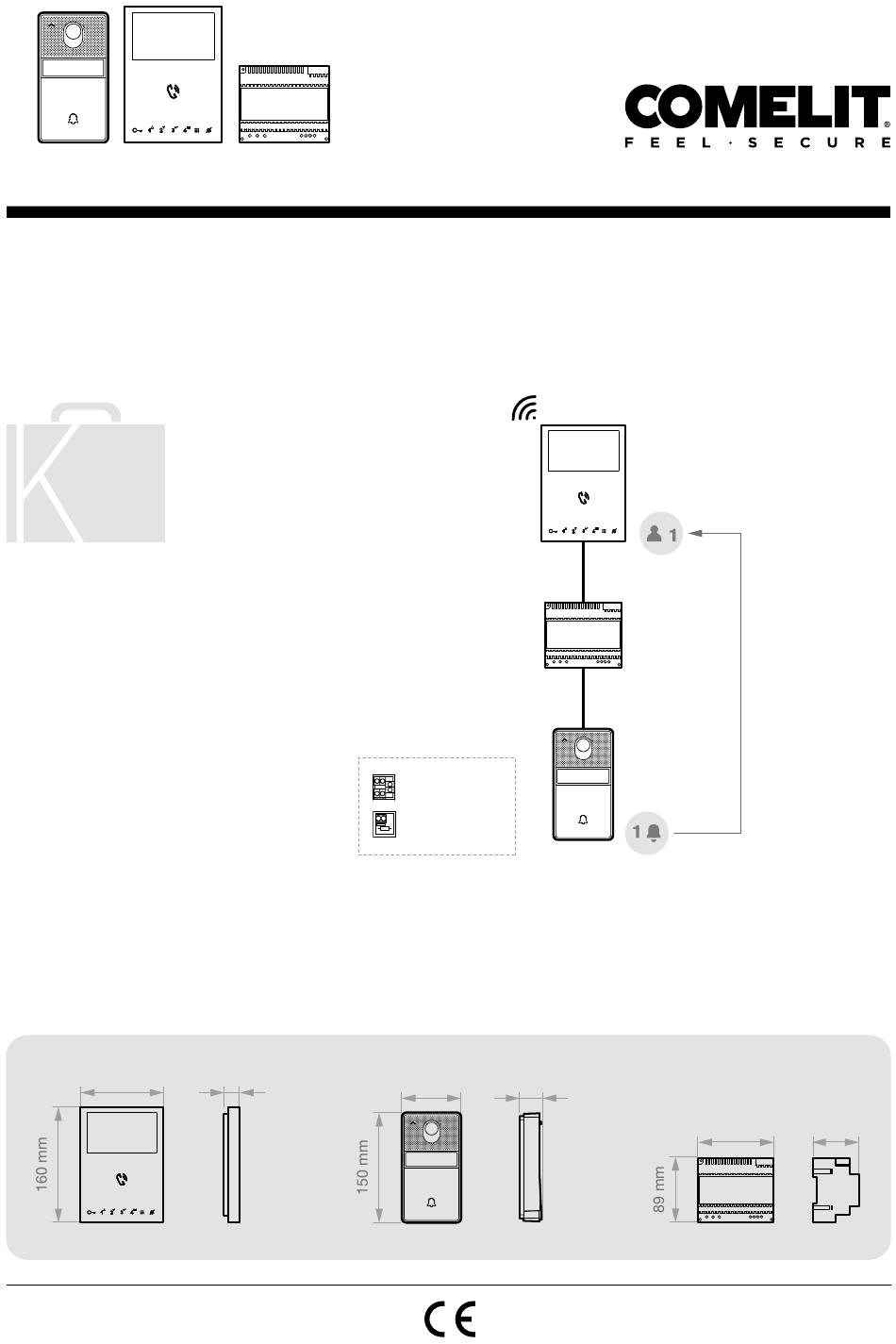

- Page 1 KVB7000W M A N U E L T E C H N I Q U E Contenu du kit p. 7 6741W KVB7000W p. 6 1209 p. 2 EX-B 1214/2C 1216 La platine extérieure et le moniteur vidéophonique sont déjà configurés avec le code utilisateur 1.
- Page 2 Art. EX-B 1. Trous pour fixation murale 2. Borniers de connexion LL connexion ligne bus RTE entrée ouvre-porte locale GND/SE- négatif connexion système de fermeture électrique/entrée ouvre- porte local SE+ connexion pour système de fermeture électrique NO contact normalement ouvert du relais C contact commun du relais 3.
- Page 3 79° 79° 79° 50 cm 50 cm 50 cm 111 cm La caméra ne doit pas être installée face à des sources lumineuses, ni dans des endroits où le sujet filmé reste fortement à contre-jour. Dans les environnements peu éclairés, il est conseillé de 96°...
- Page 4 Dépose borne Montage borne Rimozione morsetto Montaggio morsetto...
- Page 5 Remplacement de l'étiquette porte-nom...
- Page 6 Réglages platine f Régler de façon permanente les DIP-SWITCH correspondant à la fonction que vous souhaitez programmer selon le tableau suivant Les DIP 1 2 3 doivent être laissés sur OFF 1 2 3 4 Fonction La sortie SE et le relais C-NO sont contrôlés par 2 boutons séparés du moniteur vidéophonique : bouton ouvre-porte (SE) et bouton actionneur générique (C-NO) 1 2 3 4 DIP 4...
- Page 7 Art. 6741W Fonctions des touches MENU PRESSION COURTE f avec l’écran éteint : allume l’écran f depuis l’écran d’accueil : éteint l’écran f lors de la navigation dans le menu : permet de revenir à la page précédente PHONIE f PRESSION COURTE : répond/termine un appel √...
- Page 8 Signification des led LED CLIGNOTANT : présence d’une notification pour l’utilisateur LED FIXE : conversation en cours et/ou fonction « Réponse automatique » (Fonction mains libres) activée LED CLIGNOTANT : appel en cours 1 CLIGNOTEMENT : ouverture de porte confirmée LED CLIGNOTANT : porte ouverte ou appel en cours depuis la platine extérieure 4 CLIGNOTEMENTS : le dispositif appelé...
- Page 9 TRANSFERT D’APPEL SUR SMARTPHONE VIA L’APP COMELIT Le moniteur vidéophonique Wi-Fi permet de gérer l’appel et les principales fonctions vidéophoniques directement depuis un smartphone, à distance ou localement, via l’app Comelit (téléchargeable gratuitement sur les stores Google et Apple). INSTALLATION Avant l'installation définitive des moniteurs, vérifier sur le dispositif la bonne réception du signal Wi-Fi :...
- Page 10 fixation optional fixing optionnelle...
- Page 11 Démontage du moniteur vidéophonique Dépose et montage borne...
- Page 12 1.5 mm² 1.5 mm² L'utilisation de câbles blindés pourrait réduire les distances de 50% A MAX B MAX Art. 1216 Comelit Art. 4577/4579 200 m 100 m 1 mm² (Ø 1,2 mm AWG 17) (655 pieds) (330 pieds) UTP cat. 5-6-7 0,2 mm²...
- Page 13 6741W 1 2 3 4 1 2 3 4 110-240V 1209 12 VAC/VDC EX-B 18 Ω MAX 1216 6721W 6741W CFP CFP 1214/2C 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1209 Il est possible de programmer au maximum 1 moniteur vidéophonique principal (P) et 3 moniteurs vidéophoniques secondaires (S) par appartement.
- Page 14 Utilisation du relais de la platine 1209 12 VAC/VDC EX-B 18 Ω MAX Activation du relais C.NC.NO : 2 sec. (Par défaut) 12V/24V AC-DC 4A MAX Par défaut 1 2 3 4 1 2 3 4 La sortie SE et le relais C-NO sont contrôlés par 2 La sortie SE et le relais C-NO sont contrôlés par un boutons séparés du moniteur vidéophonique : bouton bouton du moniteur vidéophonique : bouton ouvre-...
