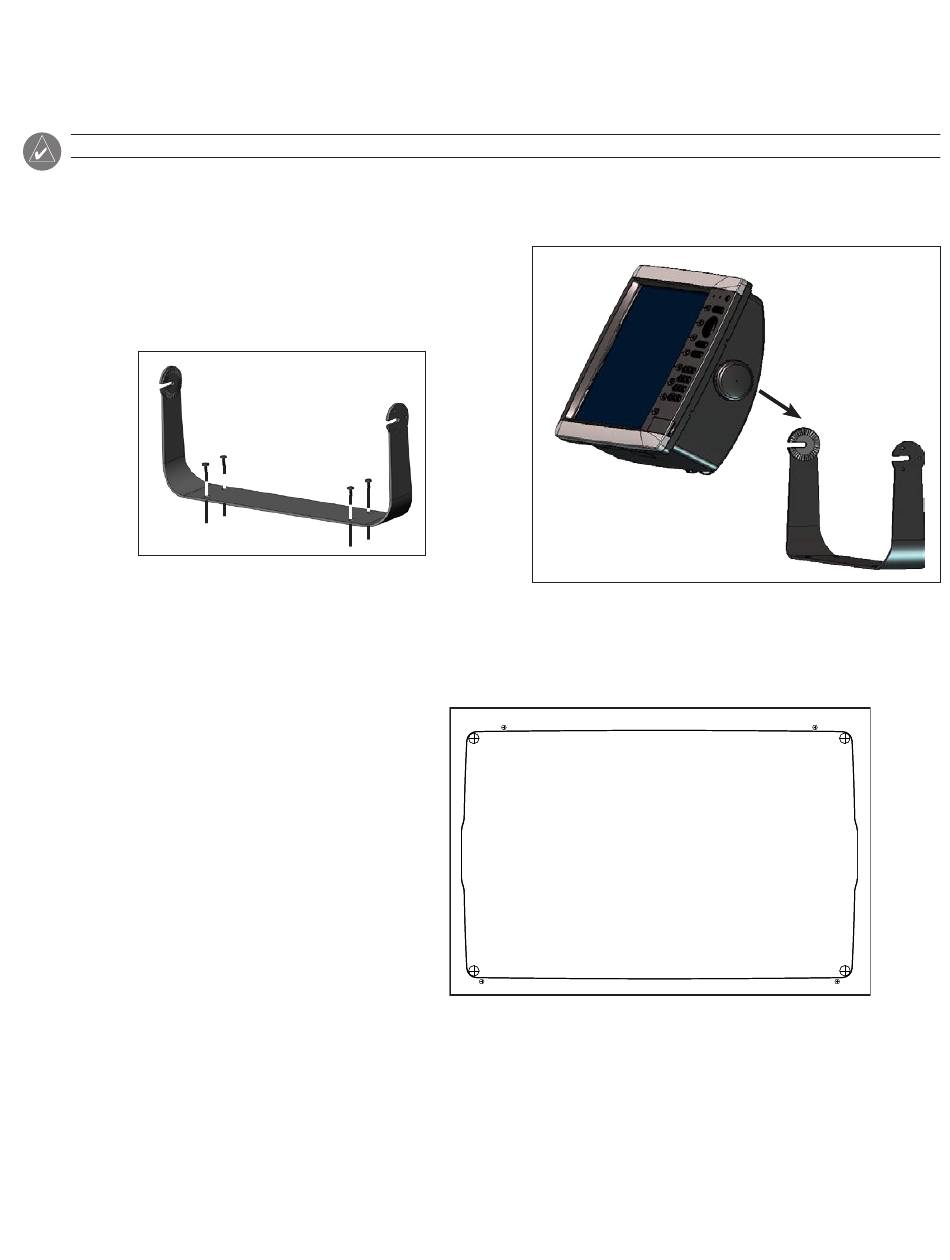

Pour installer le socle et l'appareil :
1. Utilisez le montage sur socle comme modèle et marquez l'emplacement des quatre orifices de fixation. Laissez un espace d'au moins 12,7 cm
derrière l'appareil, pour les câbles.
REmARqUE : montez le 4008/4208/5008/5208 à 80 cm et le 4012/4212/5012/5212 à 1 m d'un compas magnétique, pour éviter toute interférence.
2. A l'aide d'un foret adapté, percez les trous d'implantation du matériel de fixation.
3. Fixez le socle à la surface, à l'aide du matériel de fixation.
4. Fixez les boutons de montage au GPSMAP 4000/5000 sans les serrer.
5. Faites glisser l'appareil sur le socle de montage et serrez les boutons.
Montage sur panneau du GPSMAP 4000/5000
Matériel (fourni) :
• Modèle de montage sur panneau
• Quatre tiges de fixation filetées de 4 mm
• Quatre rondelles plates de 4 mm
• Quatre rondelles de blocage de 4 mm
• Quatre écrous de 4 mm
Outils requis (non fournis) :
• Scie sauteuse
• Ruban-cache
• Ciseaux
• Perceuse
• Forets de 6 mm et 4 mm
• Clé hexagonale de 2 mm
• Douilles ou clés de 4 mm
• Pointeau et marteau
Modèle de montage sur panneau
Modèle de montage sur panneau
Série GPSMAP 4000/5000 - Instructions d'installation
