Martin MAC Ultra Performance Guide De L'utilisateur page 92

5. Voir Figure 28. Soulevez l'extrémité du
ressort (voir ci-contre) et dégagez-le
de sa rainure dans la butée. Ne retirez
pas la graisse haute température de la
butée.
6. Dégagez l'ensemble filtre + ressort de
l'axe moteur.
7. Notez la position du méplat sur l'axe et
la position de la vis sans tête sur le
nouveau filtre de frost. Glissez le
nouveau filtre sur l'axe avec la même
orientation que celui que vous avez
démonté. Avec une clé Allen de 2 mm,
serrez la vis sans tête sur le méplat de
l'axe pour maintenir fermement le
filtre. Vérifiez que le filtre est
correctement maintenu. Serrez à
nouveau si nécessaire.
8. Voir Figure 28. Si nécessaire, étalez la
graisse haute température de la butée
pour qu'elle vienne au contact du
ressort du nouveau filtre. Engagez le
ressort (voir ci-contre) dans la rainure
comme illustré.
9. Si vous avez touché le filtre de frost avec vos doigts nus, nettoyez-le avec une lingette propre, douce et
sans peluche imbibée d'une solution d'alcool isopropylique et d'eau distillée ou de solution de nettoyage
pour lentille photographique.
10. Remontez le capot supérieur de la tête en suivant les instructions données au début de cette section.
34
MAC Ultra Performance - Manuel d'installation et de sécurité

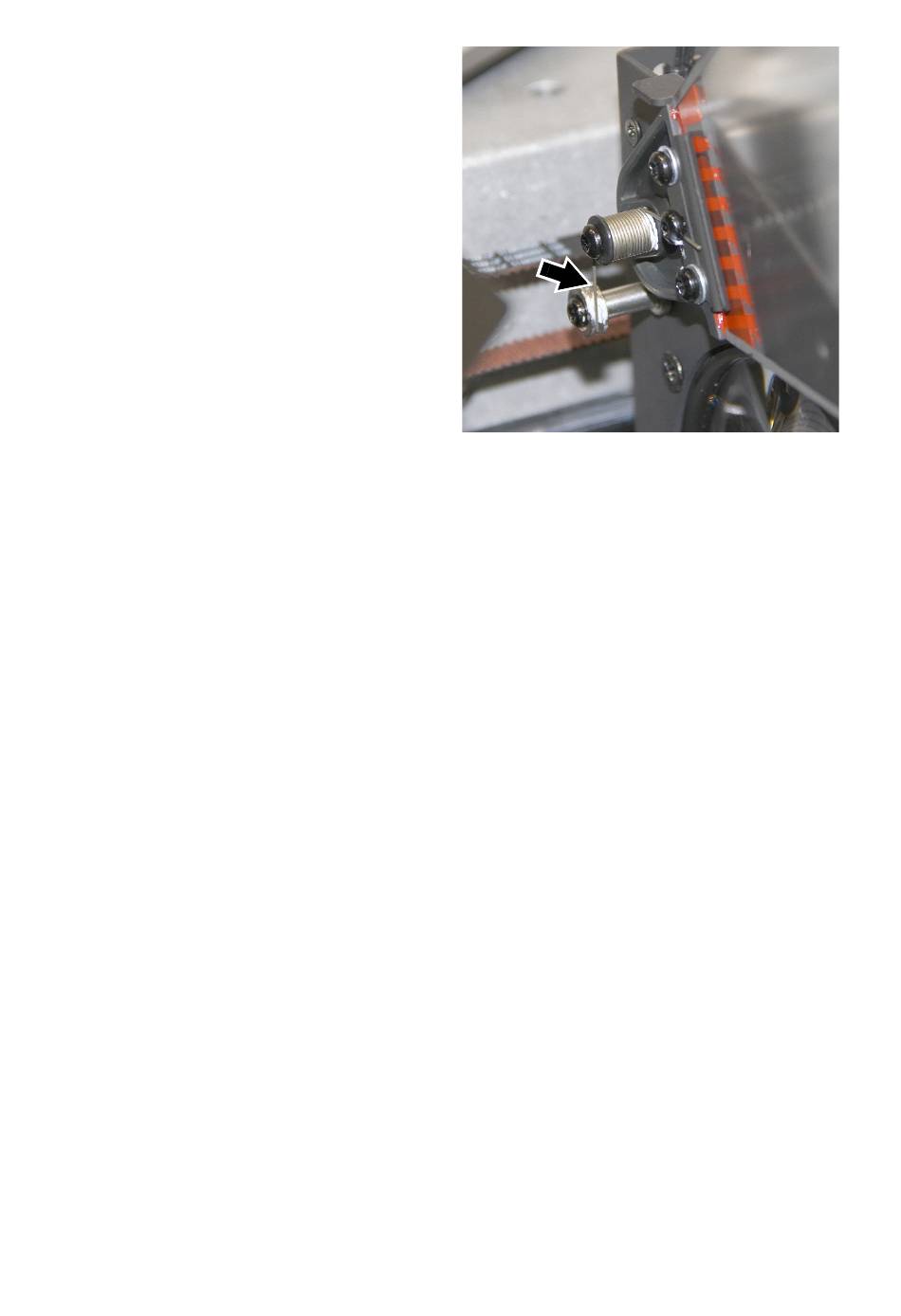

Figure 28: Ressort du filtre de frost
