Remplacement du prisme par un filtre de frost

Le MAC Ultra Performance est livré avec un prisme tournant installé. Il est possible de le remplacer par un
filtre de frost intense, P/N MAR-91614060HU. Pour démonter le prisme et installer le filtre de frost :
1. Suivez les
instructions de la
section "Ouverture de
la tête pour la
maintenance" en
page 23, déposez le
capot inférieur de la
tête.
2. Placez le côté ouvert
de la tête vers le haut
et verrouillez le tilt.
3. Voir Figure 21.
Soulevez le prisme
vers vous afin d'y
accéder.
4. Voir Figure 22.
Tournez le prisme
dans le sens
anti-horaire tout en
tirant sa courroie
crantée par dessus la
lèvre de la dentition
du support de prisme.
Evacuez
graduellement la
courroie de la gorge
crantée.

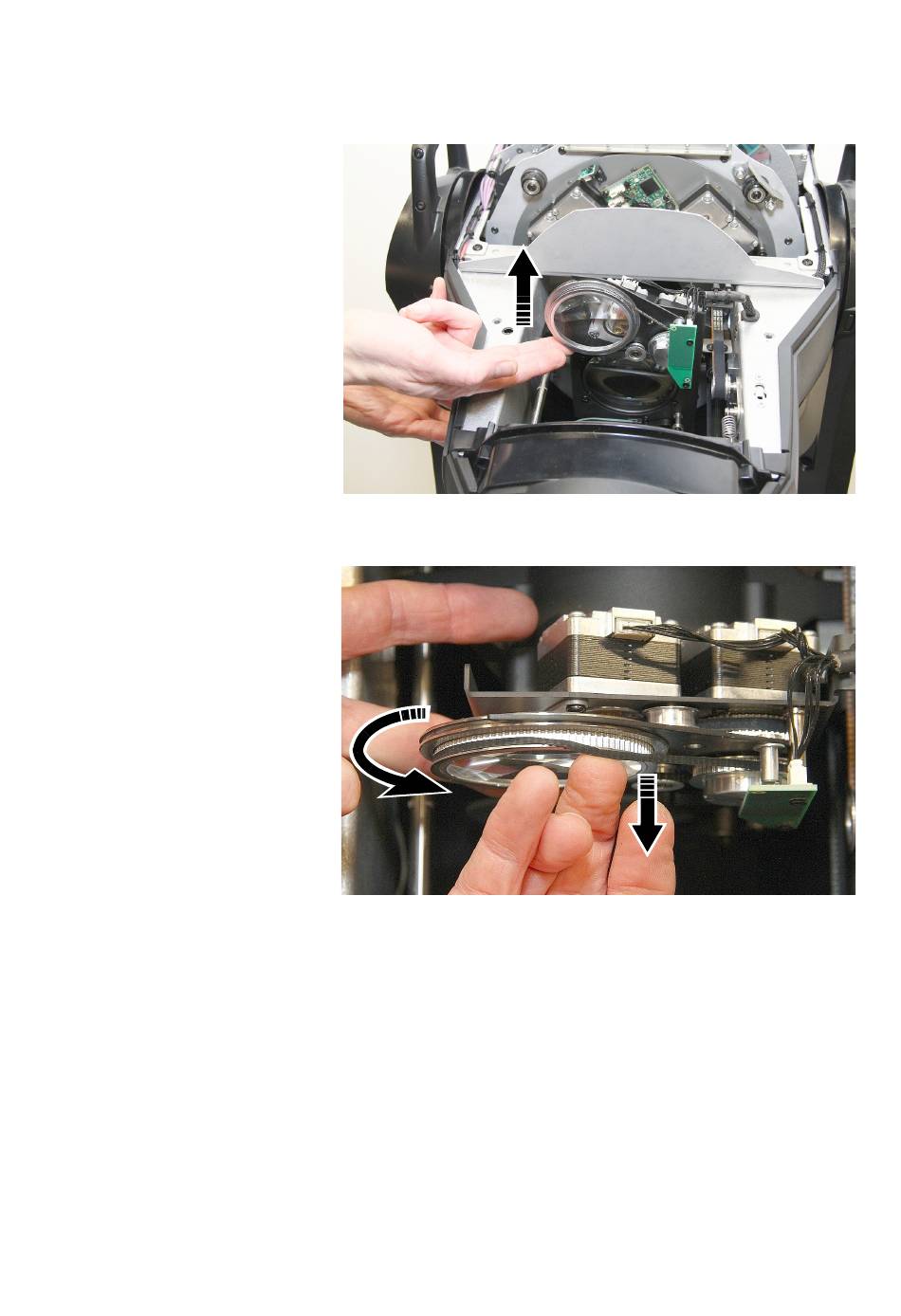

Figure 21 : Soulever le prisme
Figure 22 : Désengager la courroie de transmission
