FR
3.3.2. Installation du panneau de commande
(PC110EE, PC110HEE)
Le panneau de commande est étanche aux écla-
boussures et présente une faible tension de fonc-
tionnement. Il peut être installé dans la douche, le
vestiaire ou dans l'habitation. Dans le sauna, il doit
être installé à la distance de sécurité minimum du
poêle et à une hauteur maximum d'un mètre par
rapport au sol. Figure 7.
Il est possible de faire passer le câble de données
dans le conduit prévu à cet effet (ø 30 mm) dans
la structure des parois afin de le masquer ; sinon, il
doit être installé sur la surface de la paroi.
A
min. 100 mm
B

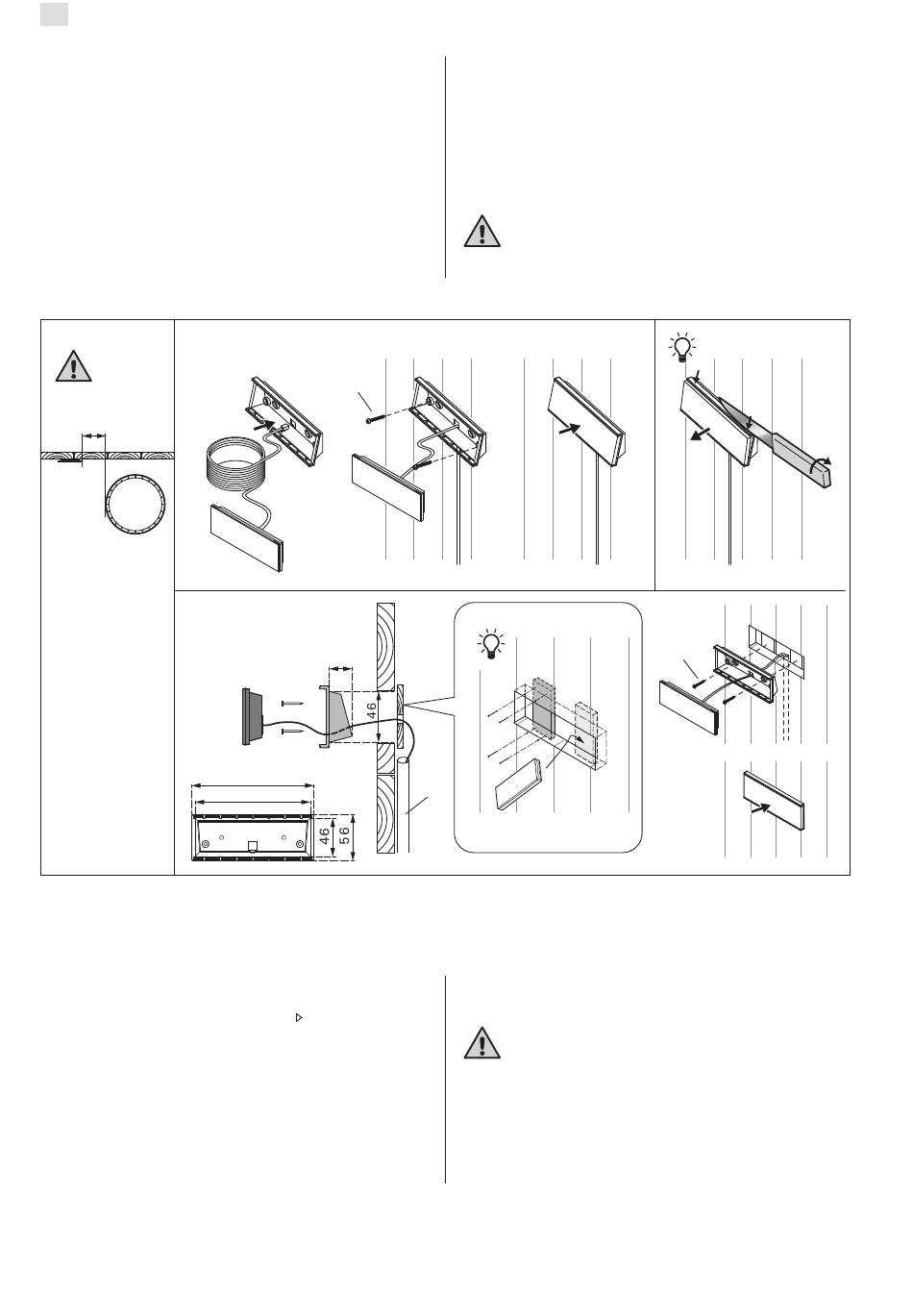

Figure 7.
Installation du panneau de commande (toutes les dimensions sont
exprimées en millimètres)
3.4. Installation du poêle
Voir figure 8.
1. Brancher les câbles au poêle ( 3.3.).
2. Mettre le poêle en place et le régler à la verti-
cale à l'aide des pieds réglables.
3. Utilisez les kits de fixation (2 pièces) pour fixer
le poêle aux éléments de structure du sauna.
3.5. Réinitialisation de la sécurité surchauffe
Le boîtier capteur contient un capteur de tempéra-
ture et une sécurité-surchauffe. Si la température
dans l'environnement du capteur devient trop éle-
12
1.
2.
ø4 x 30
1.
20
147
140
3.3.3. Résistance d'isolation du poêle électrique
Lors de l'inspection finale des installations élec-
triques, il est possible que la mesure de la résis-
tance d'isolation du poêle révèle une « fuite », due
à l'humidité ambiante qui a pu pénétrer dans la ma-
tière isolante des résistances de chauffage (pendant
le stockage/transport). L'humidité disparaîtra des
résistances quand le sauna aura été chauffé deux
ou trois fois.
Ne pas raccorder l'alimentation du poêle élec-
trique par le disjoncteur différentiel !
3.
min.
ø 30
vée, la sécurité-surchauffe coupe l'alimentation du
poêle. La réinitialisation de la sécurité-surchauffe
est indiquée dans l'illustration 9.
La raison de l'arrêt doit être déterminée avant
d'appuyer sur le bouton.
2.
ø4 x 30
3.
