Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2

Guía de instalación . . . . . . . . . . . . . . . . . . . . . 9

Notice d'installation . . . . . . . . . . . . . . . . . . . 16

Installationsanleitung . . . . . . . . . . . . . . . . . . 23

Guida all'installazione . . . . . . . . . . . . . . . . . . 30

Installatiehandleiding . . . . . . . . . . . . . . . . . . 37

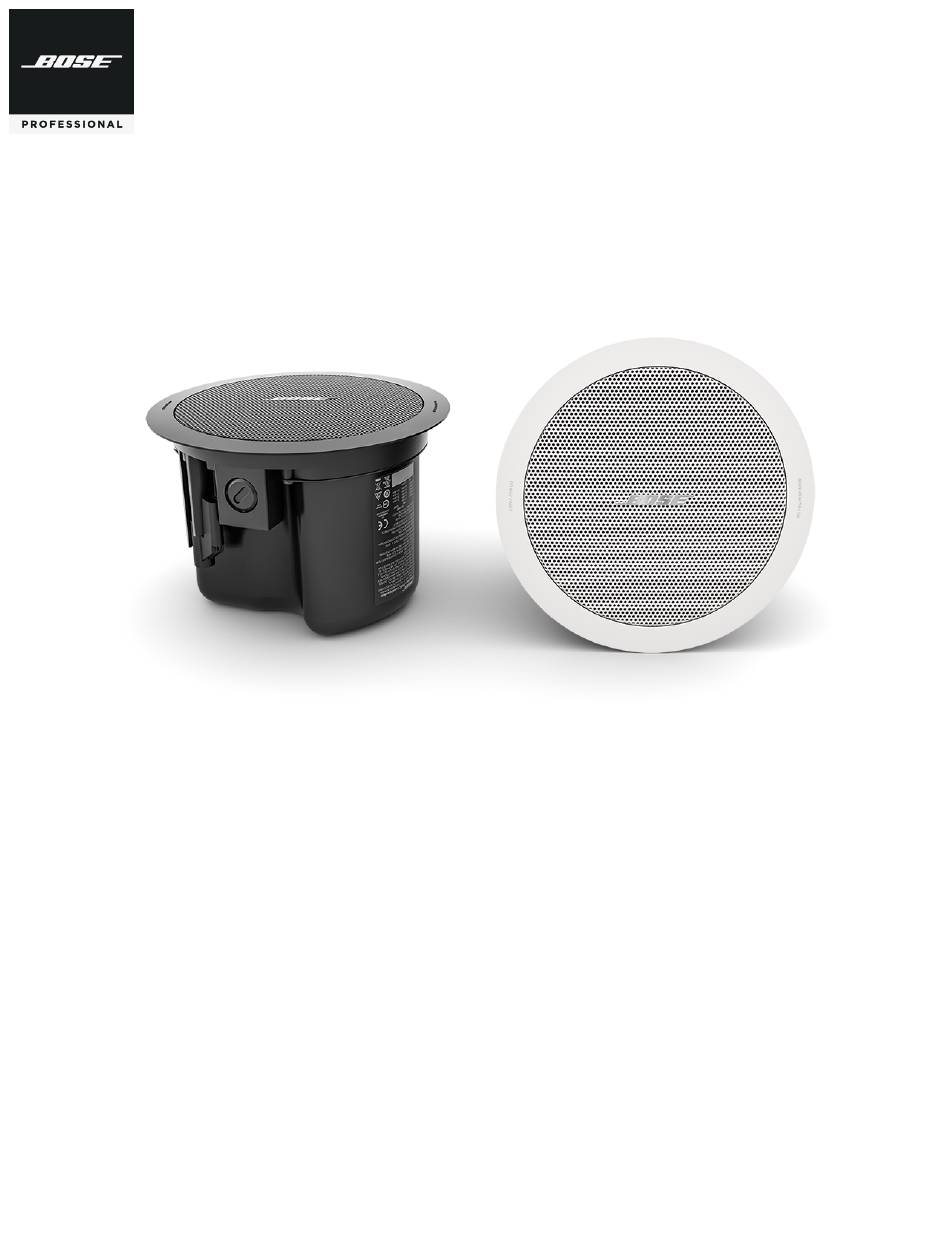

FreeSpace FS2C

In-ceiling Loudspeaker

Monteringsveiledning . . . . . . . . . . . . . . . . . . 44

Instrukcja montażu . . . . . . . . . . . . . . . . . . . . .51

安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

‫دليل التركيب‬

Table des Matières

Sommaire des Matières pour Bose FreeSpace FS2C

Page 1: Table Des Matières
FreeSpace FS2C In-ceiling Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning .
Page 2: Important Safety Instructions
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de • Use only the hardware and accessories included or specified by Bose for use with Chapultepec, 11000 México, D.F.
Page 3: Package Contents
Before installing the loudspeaker, review Important data sheet at PRO.BOSE.COM. For EN 54-24 specifications Safety Instructions on page 2. (including required external EQ), see the FreeSpace FS2C EN 54- 24 certified ratings (AM857600 Rev. 00) at PRO.BOSE.COM. For fire and evacuation notification applications, Physical environmental rated to IP21C per EN 54-24.
Page 4: Installation Options
Conduit Fitting One of the following is required for installation. See the related If using a flexible metal conduit, use with a 3/8-inch conduit fitting accessory installation guide at PRO.BOSE.COM for installation or a 3/8-inch dual (duplex) connector. instructions. Note: Conduit fittings are not provided.
Page 5: Connection Diagrams
Setup PRO.BOSE.COM Wiring the Loudspeaker Wire Gauge The FreeSpace FS2C loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.
Page 6 Installing in Hard Ceiling Using a Rough-in Pan (New Construction) For information on installing a rough-in pan, see the DesignMax and FreeSpace Rough-in Pan installation guide at PRO.BOSE.COM. Once the rough-in pan is installed, see Mounting the Loudspeaker on page 7.
Page 7: Mounting The Loudspeaker
Insert a small tool (no larger than 1.5 millimeters in diameter) through the grille perforation at the edge of the grille and pull to disengage the grille. CAUTION: Do not use a screwdriver to pry the grille from the enclosure. This could result in damage to the loudspeaker. Installation Guide • FreeSpace FS2C English • 7...
Page 8 NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5. EMC Directive 89/336/EEC and Article 10 (1) of the directive, EN50081-1 and EN50082-1 as signified by the CE mark. The FreeSpace FS2C loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination systems: British Standard Code of Practice BS 5839, Part 8, when used with the ceramic terminal block and thermal fuse.
Page 9: Guía De Instalación
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos ADVERTENCIAS/PRECAUCIONES Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el Este producto contiene materiales magnéticos.
Page 10: Dimensiones Del Producto
EN 54-24 (incluido el ecualizador externo), importantes de seguridad en la página 9. consulte las calificaciones de certificaciones de FreeSpace FS2C EN 54-24 (AM857600 Rev. 00) en PRO.BOSE.COM. Para aplicaciones de notificación en caso de incendio y Datos físicos...
Page 11: Opciones De Instalación
Si utiliza un conducto metálico flexible, hágalo con un accesorio realizar la instalación. Consulte la guía de instalación de accesorios de conducto de 3/8" o un conector doble (dúplex) relacionada en PRO.BOSE.COM para obtener las instrucciones de de 3/8". instalación.
Page 12: Diagramas De Conexión
PRO.BOSE.COM Cableado de los altavoces Calibre de cable El altavoz FreeSpace FS2C está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los...
Page 13 Para obtener información sobre la instalación de una bandeja empotrada, consulte la guía de instalación de la bandeja empotrada de DesignMax y FreeSpace en PRO.BOSE.COM. Cuando la bandeja empotrada esté instalada, consulte Montaje del altavoz en la página 14. Punto de sujeción del terminal de cerámica El FreeSpace FS2C es compatible con un terminal de cerámica opcional.
Page 14: Fijación De La Rejilla
Inserte una herramienta pequeña (de no más de 1.5 mm de diámetro) a través de la perforación de la rejilla en el borde de esta y tire para soltarla. PRECAUCIÓN: No utilice un destornillador para extraer la rejilla de la carcasa de forma forzada. Esto podría dañar el altavoz. 14 • Español FreeSpace FS2C • Guía de instalación...
Page 15 Estándar NFPA 90-A, 2002, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.10.2.6.5. Directiva de EMC 89/336/EEC y artículo 10 (1) de la directiva, EN50081-1 y EN50082-1 como lo indica la marca CE. El altavoz FreeSpace FS2C se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados: Norma británica, código de práctica BS 5839, parte 8, cuando se utiliza con el bloque de terminales de cerámica y los fusibles...
Page 16: Consignes De Sécurité Importantes
9. Utilisez uniquement les accessoires spécifiés par le fabricant. Importateur pour l’UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas Importateur pour le Mexique : Bose de México, S. de R.L. de C.V. , Paseo de las AVERTISSEMENTS/PRÉCAUTIONS Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le service : +5255 (5202) 3545...
Page 17: Contenu De L'emballage
Avant d’installer l’enceinte, veuillez consulter les concernant les égaliseurs externes requis), veuillez vous reporter aux Consignes de sécurité importantes sur la page 16. évaluations certifiées EN 54-24 de l’enceinte FreeSpace FS2C (AM857600 Rev. 00) sur PRO.BOSE.COM. Pour les applications d’alerte en cas d’incendie et d’évacuation, conforme à...
Page 18: Options D'installation
Installation PRO.BOSE.COM Options d’installation Options d’installation et accessoires Raccord de conduit L’un des éléments suivants est nécessaire pour l’installation. Si vous utilisez un conduit en métal flexible, associez- Pour consulter les instructions d’installation, reportez-vous le à un raccord de conduit 3/8 pouce ou à un connecteur au guide d’installation relatif à...
Page 19: Câblage De L'enceinte
Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l’urbanisme local. Bose recommande l’utilisation de : (1) un fil de sécurité ou (2) un câble de sécurité comme dispositif de sécurité secondaire. Reportez-vous au schéma ci-contre à droite pour prendre connaissance des points de fixation de sécurité.
Page 20: Installation Dans Un Plafond Dur Avec Plaque De Montage (Nouvelle Construction)
Pour plus d’informations sur l’installation d’une plaque de montage, reportez-vous au guide d’installation des plaques de montage pour DesignMax et FreeSpace sur le site PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la section Montage de l’enceinte à la page 21.
Page 21: Montage De L'enceinte
Installation PRO.BOSE.COM Montage de l’enceinte Faites passer le câble audio par l’ouverture de passage. Branchez le connecteur et insérez-le dans l’enceinte. Serrez le raccord de gaine, le cas échéant. Consultez la section Câblage de l’enceinte à la page 19 pour plus d’informations sur le câblage.
Page 22 Installation PRO.BOSE.COM Conformité aux réglementations et aux normes de sécurité en vigueur L’enceinte Bose FreeSpace FS2C a fait l’objet d’une phase complète de tests, et elle est conforme aux spécifications et aux utilisations suivantes : ANSI/UL 1480-2016, CAN/ULC-S541 Utilisation de signalisation en cas d’incendie, catégorie UL UUMW/UUMW7, dossier S 3241. Numéro de contrôle 42S9.
Page 23: Wichtige Sicherheitshinweise
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, Chapultepec, 11000 México, D.F.
Page 24: Technische Spezifikationen
Wichtige Installationshinweise Weitere technische Spezifikationen können Sie dem technischen Datenblatt Bitte lesen Sie vor der Installation des Lautsprechers den für die FreeSpace FS2C Lautsprecher auf PRO.BOSE.COM entnehmen. Die Abschnitt Wichtige Sicherheitshinweise auf Seite 23. Spezifikationen gemäß EN 54-24 (einschließlich erforderlicher externer EQ) finden Sie in den EN 54-24-Zertifizierungsbestimmungen für den FreeSpace...
Page 25: Systemeinrichtung
Für die Installation ist eines der folgenden Zubehörteile erforderlich. Bei Verwendung eines Kabelschutzrohres aus Metall ist eine Installationsanweisungen finden Sie in der zugehörigen Zubehör- einzelne 3/8-Zoll-Kabelverschraubung oder ein 3/8-Zoll-Duplex-Anschluss Installationsanleitung unter PRO.BOSE.COM. zu verwenden. Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten. Einstellbare Tile Bridge (nicht im Lieferumfang enthalten) Rough-in-Pan-Montageplatte (nicht im Lieferumfang enthalten) 3/8 Zoll-Einzelanschluss...
Page 26: Vorbereitung Der Montage
Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen. Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes oder (2) eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion. Befestigungspunkte für Sicherheitsaufhängungen können Sie dem Diagramm auf der rechten Seite entnehmen.
Page 27 (Neubauten) Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax und FreeSpace Anleitung unter PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in-Pan-Montageplatte die Anleitung unter Befestigung des Lautsprechers auf Seite 28. Verankerungspunkt für Keramikanschluss Die FreeSpace FS2C Lautsprecher sind mit einem optionalen Keramikanschluss kompatibel.
Page 28 Installation PRO.BOSE.COM Befestigung des Lautsprechers Führen Sie das Lautsprecherkabel durch die Kabelaussparung. Schließen Sie das Kabel an den Anschluss an und führen Sie den Anschluss ganz in die den Lautsprecher ein. Ziehen Sie gegebenenfalls die Kabelverschraubung fest. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 26.
Page 29 Installation PRO.BOSE.COM Sicherheitshinweise und gesetzliche Bestimmungen Der Bose FreeSpace FS2C Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen: Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541 Einsatz für Notrufdurchsagen im Brandfall – UL Kategorie UUMW/UUMW7, Aktenzeichen S 3241, Kontrollnummer 42S9. Nicht zur Verwendung mit DC-überwachten Systemen geeignet.
Page 30 Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi AVVISI/AVVERTENZE Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: Questo prodotto contiene materiale magnetico.
Page 31: Contenuto Della Confezione
Prima di installare il diffusore, consultare la sezione EN 54-24 (inclusa EQ esterna obbligatoria), leggere le valutazioni Istruzioni importanti sulla sicurezza a pagina 30. di certificazione FreeSpace FS2C EN 54-24 (AM857600 Rev. 00) all’indirizzo PRO.BOSE.COM. Per le applicazioni di segnalazione incendi ed...
Page 32: Opzioni Di Installazione
Utilizzare il passacavo laterale quando lo spazio sopra il soffitto è limitato. Entrambi i passacavi Utilizzare entrambi i passacavi quando è richiesto uno schema di cablaggio di ingresso e uscita del segnale indipendente e c’è spazio disponibile sopra il soffitto. 32 • Italiano FreeSpace FS2C • Guida all'installazione...
Page 33: Preparazione Dell'installazione
PRO.BOSE.COM Cablaggio del diffusore Diametro dei cablaggi Il diffusore FreeSpace FS2C è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm ) e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
Page 34 Installazione a controsoffitto fisso con rough-in pan (nuova costruzione) Per informazioni sull’installazione del rough-in pan, consultare la guida all’installazione del rough-in pan DesignMax e FreeSpace all'indirizzo PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diffusore a pag. 35. Punto di fissaggio del morsetto ceramico FreeSpace FS2C è...
Page 35: Installazione Del Diffusore
Inserire un attrezzo di piccole dimensioni (non più di 1,5 millimetri di diametro) nel foro della griglia che si trova sul bordo e tirare per sganciare la griglia. ATTENZIONE: non utilizzare un cacciavite per far leva sulla griglia e tentare di separarla dal cabinet. Ciò potrebbe danneggiare il diffusore. Guida all'installazione • FreeSpace FS2C Italiano • 35...
Page 36 Installazione PRO.BOSE.COM Conformità alle norme di sicurezza Il diffusore Bose FreeSpace FS2C ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Certificazione ANSI/UL 1480-2016, CAN/ULC-S541 Uso Fire Protective Signaling – UL Categoria UUMW/UUMW7, numero file S 3241. Numero controllo 42S9.
Page 37: Belangrijke Veiligheidsinstructies
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland WAARSCHUWINGEN Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45 Dit product bevat magnetisch materiaal.
Page 38: Afmetingen Van Het Product
Belangrijke installatie-informatie Raadpleeg voor aanvullende specificaties het datasheet met Lees voordat u de luidspreker installeert Belangrijke technische gegevens voor de FreeSpace FS2C op veiligheidsinstructies op pagina 37. PRO.BOSE.COM. Raadpleeg voor EN 54-24-specificaties (inclusief de vereiste externe EQ) de FS2C EN 54-24-certificering voor FreeSpace (AM857600 Rev.
Page 39 Gebruik de flexibele metalen geleider in combinatie met een Raadpleeg de bijbehorende installatiehandleiding voor leidinghulpstuk van 9,5 mm of een dubbele (duplex) connector accessoires op PRO.BOSE.COM voor installatie-instructies. van 9,5 mm. Opmerking: Leidinghulpstukken zijn niet meegeleverd. Verstelbare tegelbrug (niet meegeleverd)
Page 40: De Installatie Voorbereiden
Installatie PRO.BOSE.COM De luidspreker bekabelen Bekabelingsdiameter De FreeSpace FS2C loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
Page 41 Installatie in een hard plafond met een Rough-in Pan (nieuwbouw) Raadpleeg voor informatie over het installeren van de rough-in pan de installatiehandleiding voor de DesignMax- en FreeSpace rough-in pan op PRO.BOSE.COM. Raadpleeg na installatie van de inbouwplaat De luidspreker bevestigen op pagina 42. Keramisch klemmenblok De FreeSpace FS2C is compatibel met een optioneel keramisch klemmenblok.
Page 42 Steek een klein stuk gereedschap (diameter maximaal 1,5 mm) door de opening aan de rand van de grille en trek om deze te ontgrendelen. LET OP: Gebruik geen schroevendraaier om de grille van de behuizing los te trekken. Dit kan de luidspreker beschadigen. 42 • Nederlands FreeSpace FS2C • Installatiehandleiding...
Page 43 EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het CE-keurmerk. De FreeSpace FS2C loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen: British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering.
Page 44: Viktige Sikkerhetsinstruksjoner
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: Dette produktet inneholder magnetisk materiale.
Page 45: Innhold I Pakken
Hvis du vil ha flere spesifikasjoner, kan du se det tekniske Før du monterer høyttaleren, må du se gjennom Viktige dataarket for FreeSpace FS2C på PRO.BOSE.COM. For EN sikkerhetsinstruksjoner på side 44. 54-24-spesifikasjoner (inkludert obligatorisk ekstern EQ) kan du se FreeSpace FS2C EN 54-24-sertifiserte klassifiseringer (AM857600 Rev.
Page 46 Rørforbindelse En av følgende kreves for montering. Se den tilhørende Hvis du bruker et fleksibelt metallrør, må du bruke det med en monteringsveiledningen for tilbehør på PRO.BOSE.COM for 3/8-tommers rørforbindelse eller en 3/8-tommers dobbel kontakt. å få monteringsinstruksjoner. Merk: Rørforbindelser følger ikke med.
Page 47 Konfigurering PRO.BOSE.COM Kable høyttaleren Kabeldiameter FreeSpace FS2C-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter (1/4 tomme) av ledningen for å feste til terminalene. Merk: Kablingsmetoden må gjøres i henhold til:...
Page 48 Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon) Hvis du vil ha informasjon om hvordan du monterer en rough-in pan, kan du se monteringsveiledningen for DesignMax og FreeSpace Rough-in Pan på PRO.BOSE.COM. Når rough-in pan er montert, kan du se Montere høyttaleren på side 49. Keramikkfestepunkt FreeSpace FS2C er kompatibel med ett valgfritt keramikkfestetilbehør.
Page 49: Montere Høyttaleren
Stikk et lite verktøy (ikke større enn 1,5 millimeter i diameter) gjennom grillens perforering i kanten på grillen og trekk for å løsne grillen. FORSIKTIG: Ikke bruk en skrutrekker for å fjerne grillen fra kabinettet. Dette kan skade høyttaleren. Monteringsveiledning • FreeSpace FS2C Norsk • 49...
Page 50 EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket. FreeSpace FS2C-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.
Page 51: Ważne Zalecenia Dotyczące Bezpieczeństwa
Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia OSTRZEŻENIA/PRZESTROGI Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: +5255 (5202) 3545 Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,...
Page 52: Wymiary Produktu
(także dla wymaganego korektora zewnętrznego) znajduje się w certyfikacie stronie 51. zgodności FreeSpace FS2C EN 54-24 (AM857600 Rev. 00) na stronie PRO.BOSE.COM. Do zastosowań w alarmach przeciwpożarowych i ewakuacyjnych — stopień ochrony IP21C zgodnie z normą...
Page 53: Opcje Montażu
W przypadku korzystania z elastycznego metalowego kanału kablowego poniżej akcesoriów. Podręczniki zawierające instrukcje dotyczące instalacji należy użyć przepustu kablowego 3/8 cala lub złącza duplex 3/8 cala. akcesoriów znajdują się w witrynie PRO.BOSE.COM. Uwaga: przepusty kablowe nie są dołączone do zestawu. Regulowany mostek do płytek (brak w zestawie) Podkładka montażowa (brak w zestawie)
Page 54: Przygotowanie Do Montażu
Konfiguracja PRO.BOSE.COM Okablowanie głośnika Grubość przewodu Do montażu głośnika FreeSpace FS2C należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków. Uwaga! Okablowanie musi być wykonane zgodnie z następującymi normami:...
Page 55 Informacje na temat instalacji podkładki montażowej można znaleźć w podręczniku instalacji podkładki montażowej dla głośnika DesignMax i FreeSpace na stronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać się z informacjami zawartymi w sekcji Montaż głośnika na stronie 56. Punkt mocowania ceramicznego bloku zacisków W głośniku FreeSpace FS2C można zamontować...
Page 56: Mocowanie Osłony Głośnika
Demontaż osłony Wsuń niewielkie narzędzie (o średnicy do 1,5 mm) do otworu znajdującego się na brzegu osłony, a następnie pociągnij, aby odczepić osłonę. PRZESTROGA! Osłony nie należy podważać za pomocą wkrętaka. Może to prowadzić do uszkodzenia głośnika. 56 • Polski FreeSpace FS2C • Podręcznik instalacji...
Page 57 NFPA 90-A, 2002, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.10.2.6.5. EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, o czym świadczy oznakowanie CE. Głośnik FreeSpace FS2C został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów łączonych: British Standard Code of Practice BS 5839, część 8., w przypadku korzystania z ceramicznego bloku zacisków i bezpiecznika termicznego.
Page 58: 安装指南
贸易试验区日樱北路 353 号，9 号厂房 C 部位死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 员才能尝试以吊装的方式安装任何扬声器。墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de • 请勿将本产品安装在可能接触到水或可能发生冷凝的位置。 Chapultepec, 11000 México, D.F.如需获取进口商和服务信息，请拨打电话：+5255 • 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等） (5202) 3545 置于本产品上或本产品附近。...
Page 59 5.91 英寸 125 毫米 4.92 英寸技术规格重要安装信息有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace FS2C 技术参安装扬声器之前，请阅读第 58 页上的重要安全说明。数表。有关 EN 54-24 规范（包括所需外部均衡），请参阅 PRO.BOSE.COM 上的 FreeSpace FS2C EN 54-24 认证评级（AM857600 版本 00）。对于火灾和疏散通知应用程序，环境评级为 IP21C（依据 EN 54-24）。外观产品尺寸障板直径：183 毫米（7.20 英寸）...
Page 60 设置 PRO.BOSE.COM 安装方法安装方式选件和配件导管配件安装时需要执行任一以下操作。有关安装说明，请参阅 PRO.BOSE.COM 如果使用金属软管，请使用 3/8 英寸的单导管配件，或 3/8 英寸的双连接件。上的相关配件安装指南。注意：不提供导管配件。可调节安装桥板（未随附）螺丝孔型桥板（未随附） 3/8 英寸单软管 3/8 英寸双连接件输入/环出选择安装方法顶部进线孔法当天花板上方有可用空间时，请使用顶部进线孔法。侧面进线孔法当天花板上方空间有限时，请使用侧面进线孔法。双进线孔法当需要采用独立的信号输入和信号输出布线方案，且天花板上方有可用空间时，请使用双进线孔法。 60 • 简体中文 FreeSpace FS2C • 安装指南...
Page 61 PRO.BOSE.COM 设置扬声器接线线规 FreeSpace FS2C 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。接线图露出六毫米（1/4 英寸）长的裸线以连接到端子。注意：布线方法必须符合：在加拿大，《加拿大电气规范》第 I 部分 CSA C22.1 ，电气安装安全标准第 32 节；在美国， NFPA 70 美国国家电气法规和 NFPA 72 国家火警和信号代码。 70/100V 16Ω 扬声器设置 16W* 16Ώ NC** 100V ** NC：无连接（不使用）...
Page 62 PRO.BOSE.COM 准备进行桥板安装吊顶板卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交叉点使模板居中。在吊顶板上开一个孔。安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。更换吊顶板。硬顶天花板使用模板将孔描到天花板上。在天花板上切割一个孔。安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。使用螺丝孔型桥板在硬顶天花板上安装（新结构）有关螺丝孔型桥板的信息，请参阅 PRO.BOSE.COM 上的 DesignMax 和 FreeSpace 螺丝孔型桥板安装指南。安装好螺丝孔型桥板后，请参阅第 63 页的安装扬声器。陶瓷端子连接点 FreeSpace FS2C 与可选陶瓷端子配件兼容。有关陶瓷端子连接点的位置，请参见图。有关陶瓷端子的详细信息，请参阅 PRO.BOSE.COM 上的陶瓷端子安装指南。 62 • 简体中文 FreeSpace FS2C • 安装指南...
Page 63 PRO.BOSE.COM 安装安装扬声器将音箱线穿过进线口。将线连接到接头上，并将接口插入扬声器。如需要，拧紧导管配件。有关接线信息，请参阅第 61 页的扬声器接线。将扬声器穿过孔并插入安装桥板或螺丝孔型桥板（参见第 62 页），然后（逆时针）将锚臂螺钉拧松半圈以松开锚臂。缓慢降低扬声器，直到锚臂安装与桥板或螺丝孔型桥板接合。拧紧锚臂螺钉以固定扬声器。警告：过度拧紧或拧松螺钉可能会导致锚臂、锚柱安装点或天花板损坏，进而导致产品掉落。安装网罩注意：在连接网罩之前，请将扬声器抽头设置调整为合适的设置。请参阅第 61 页的扬声器设置。确定适合安装的徽标对齐方式后，将网罩与扬声器外壳的内侧对齐，然后向上推，直至其固定到位。如有必要，向内推动网罩扣，使其正确接上扬声器外壳。移除网罩将小工具（直径不超过 1.5 毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。注意：请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器。安装指南 • FreeSpace FS2C 简体中文 • 63...
Page 64 安装 PRO.BOSE.COM 安全与法规遵从 Bose FreeSpace FS2C 扬声器经过测试，符合以下规格和用途：符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。不适用于在直流监控系统中使用。适合在室内干燥的场所中使用。 EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统环境类型：A（室内应用）适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。...
Page 65 試驗區日櫻北路 353 號 9 號廠房 C 部關。歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands • 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de 或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之 Chapultepec, 11000 México, D.F. 進口商與服務資訊：+5255 (5202) 3545 任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝...
Page 66 4.92 吋技術規格重要安裝資訊如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace FS2C 安裝揚聲器之前，請先閱讀第 65 頁的＜重要安全指示＞。技術資料表。有關 EN 54-24 規格 (包含所需外接 EQ)，請前往 PRO.BOSE.COM 網站參閱 FreeSpace FS2C EN 54-24 認證等級 (AM857600 Rev. 00)。火災與疏散警報應用符合 EN 54-24 認證 IP21C 環境等級。外觀產品尺寸障板直徑：183 公釐 (7.20 吋) 外殼直徑：155 公釐...
Page 67 PRO.BOSE.COM 設定安裝選項安裝選項與配件導管接頭安裝作業需要下列其中一項配件。您可以參閱 PRO.BOSE.COM 上相關若使用金屬軟管，請搭配使用 3/8 吋導管接頭或 3/8 吋雙連接器的配件安裝指南，以瞭解各項安裝指示。 (雙工連接器)。備註：本產品並未隨附導管接頭。可調式天花板跨橋板 (未隨附) 放樣板 (未隨附) 3/8 吋單工連接器 3/8 吋雙工連接器/ Loop 連接器選擇安裝方法頂部線孔天花板上方有可用空間時，請使用頂部線孔。側邊線孔天花板上方空間有限時，請使用側邊線孔。兩種線孔如需獨立訊號輸入及訊號輸出佈線設計，且天花板上方有可用空間時，請使用兩種線孔。安裝指南 • FreeSpace FS2C 繁體中文 • 67...
Page 68 設定 PRO.BOSE.COM 揚聲器接線線規 FreeSpace FS2C 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。接線圖露出六公釐 (1/4 吋) 的裸線，以連接至端子。備註：配線方式必須遵照：於加拿大：《 Canadian Electrical Code 》(加拿大電氣規程) 第一部分 CSA C22.1，「電氣安裝安全標準」第 32 條；於美國：《 National Electric Code 》...
Page 69 天花板板材取下天花板板材，然後使用定位卡將揚聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角畫出交叉的對角線，利用交叉點將定位卡置中。在板材上裁切出一個孔洞。安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。裝回天花板板材。硬式天花板使用定位卡將孔洞描繪於天花板上。在天花板上裁切出一個孔洞。安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。使用放樣板在硬式天花板安裝揚聲器 (新建工程) 如需安裝放樣板的相關資訊，請參閱 PRO.BOSE.COM 上的 DesignMax 與 FreeSpace 放樣板安裝指南。放樣板安裝完成之後，請參見第 70 頁＜安裝揚聲器＞。陶瓷接頭安裝點 FreeSpace FS2C 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。有關陶瓷接頭的更多資訊，請參閱 PRO.BOSE.COM 上的陶瓷接頭安裝指南。安裝指南 • FreeSpace FS2C 繁體中文 • 69...
Page 70 安裝 PRO.BOSE.COM 安裝揚聲器將音訊佈線穿過配線開口。將線路連接至連接端子，然後將連接端子插入揚聲器。鎖緊導管接頭 (若適用)。如需瞭解配線資訊，請參見第 68 頁＜揚聲器接線＞。將揚聲器穿過孔洞，並置入天花板跨橋板或放樣板中 (請參閱第 69 頁)，逆時鐘方向鐘方向旋轉錨座支臂螺絲半圈，以鬆開錨座支臂。將揚聲器慢慢降低，直到錨座支臂在天花板跨橋板或放樣板上卡入定位。鎖緊錨座支臂螺絲以固定揚聲器。警告：螺絲過緊或過鬆均可能會對錨座支臂、錨座安裝點或天花板造成損壞，進而導致墜落危險。安裝網罩備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設定。請參閱第 68 頁的＜揚聲器設定＞。在確定適用於安裝的標誌對齊方式之後，請將網罩與揚聲器外殼的內側相互對準，然後向上推入定位。您可以視情況需要，向內推入網罩插片，使其確實卡入揚聲器外殼中。取下網罩在網罩邊緣的網罩孔隙中插入一支小型工具 (直徑小於 1.5 公釐)，然後拉動以鬆開網罩。注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。 70 • 繁體中文 FreeSpace FS2C • 安裝指南...
Page 71 PRO.BOSE.COM 安裝安全與規章遵循 Bose FreeSpace FS2C 揚聲器通過測試，符合下列規格及用途：列為 ANSI/UL 1480-2016, CAN/ULC-S541 火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。不適用 DC 監督式系統。適合於室內乾燥之處使用。 EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器環境類型：A (室內應用) 根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。...
Page 72: 設置ガイド
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 警告／注意メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.輸入元およびサポート情報: +5255(5202) 3545 この製品には磁性材料が含まれています。体内に埋め込まれて...
Page 73 仕様については、PRO.BOSE.COMでFreeSpace FS2CのEN 54-24認定評価（AM857600 Rev. 00）を参照してください。火災および避難誘導の基準は、EN 54-24に準拠し、IP21Cの環境耐候性に対応しています。物理的仕様バッフルの直径: 183 mm 製品寸法エンクロージャーの直径: 155 mm バックカン奥行き: 125 mm 165 mm 開口寸法 38 mm 最大対応板厚 1.63 kg 質量（スピーカーとグリル、単体） 4.40 kg 梱包質量（ペア）使用環境屋内専用設置ガイド • FreeSpace FS2C 日本語 • 73...
Page 74 PRO.BOSE.COM セットアップ設置オプション設置オプションとアクセサリー導管器具の設置設置の際には、以下のうちのいずれかを使用する必要があります。設置の手フレキシブルメタル導管を使う場合は、3/8インチのシングル導管か3/8インチの順については、PRO.BOSE.COMに用意されている、関連するアクセサリー複式導管コネクターを使ってください。の設置ガイドを参照してください。注: 導管器具は付属していません。アジャスタブルタイルブリッジ（付属しません）ラフインパン（付属しません） 3/8インチシングル導管 3/8インチ複式導管設置方法を選ぶ上面ノックアウトを使用天井裏に十分なスペースがある場合は、上面にあるノックアウトを使用します。側面ノックアウトを使用天井裏に十分なスペースがない場合は、側面にあるノックアウトを使用します。両方のノックアウトを使用信号入力／信号出力の独立した配線方法が必要かつ天井裏に十分なスペースがある場合は、両方のノックアウトを使用します。 74 • 日本語 FreeSpace FS2C • 設置ガイド...
Page 75 PRO.BOSE.COM セットアップスピーカーの配線ケーブルゲージ FreeSpace FS2Cで使用できるケーブルのゲージは、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。接続図裸線を長さ6 mm（1/4インチ）露出して端子に接続します。注: 配線は、以下に従って行う必要があります。カナダ : CSA C22.1、Canadian Electrical Code 、パート 1 、 Safety Standard for Electrical Installations 、セクション 32 米国 : The National Electrical Code 、...
Page 76 PRO.BOSE.COM セットアップタイルブリッジの取り付け準備天井タイルの準備タイルを取り外し、テンプレートを使ってスピーカーの穴の位置を示す線をタイルに引きます。タイルの中央にテンプレートを合わせるには、角を対角線で結んで「X」を書き、交点を使います。タイルに穴を開けます。タイルブリッジを取り付けます。タイルブリッジの取り付けの手順については、PRO.BOSE.COMに用意されている、該当のタイルブリッジの設置ガイドを参照してください。天井タイルを元に戻します。硬い天井の場合（既存の建築物）同梱のテンプレートを利用して、天井に開ける穴を示す線を引きます。天井に穴を開けます。タイルブリッジを取り付けます。タイルブリッジの取り付けの手順については、PRO.BOSE.COMに用意されている、該当のタイルブリッジの設置ガイドを参照してください。ラフインパンを使用して新築時の硬い天井に設置するラフインパンの取り付けの詳細については、PRO.BOSE.COMに用意されている、DesignMaxおよびFreeSpace用ラフインパンの設置ガイドを参照してください。ラフインパンの取り付けが終わったら、77ページの「スピーカーの取り付け」を参照してください。セラミックターミナルの取り付けポイント FreeSpace FS2Cはオプションのセラミックターミナルアクセサリーに対応しています。セラミックターミナルの取り付けポイントは、図を参照してください。セラミックターミナルの詳細については、PRO.BOSE.COM に用意されている、セラミックターミナルの設置ガイドを参照してください。 76 • 日本語 FreeSpace FS2C • 設置ガイド...
Page 77 PRO.BOSE.COM 設置スピーカーの取り付けオーディオケーブルを配線用の通線部に通します。配線した端子をスピーカーに接続します。導管器具を使用している場合は、器具を締めます。配線について詳しくは、75ページの「スピーカーの配線」を参照してください。スピーカーを開口部に入れてタイルブリッジまたはラフインパン（76ページ参照）に挿入し、アンカーアームのネジを反時計回りに半分回して緩めます。アンカーアームがタイルブリッジまたはラフインパンに噛み合うまで、スピーカーをゆっくりと下ろします。アンカーアームのネジを締めてスピーカーを固定します。警告: ネジを強く締めすぎたり、緩めすぎたりすると、アンカーアーム、アンカーの取り付けポイント、天井の破損につながり、落下事故を招くおそれがあります。グリルを取り付ける注: グリルの取り付けの前に、設置に合わせてスピーカーのタップ設定を適切な値に調整します。 75 ページのスピーカーの設定を参照してください。設置に合わせてロゴの方向を決定したら、グリルをスピーカーエンクロージャーの内側に合わせ、固定されるまで上向きに押します。必要により、グリルタブを内側に押してスピーカーエンクロージャー内に適切に収めます。グリルの取り外し小型の工具（直径1.5ミリ以内）をグリルの端に挿入し、引いてグリルを取り外します。注意: ドライバーを使ってグリルをエンクロージャーから無理にこじ開けないでください。スピーカーの破損につながるおそれがあります。設置ガイド • FreeSpace FS2C 日本語 • 77...
Page 78 84.8 dBA 84.6 dBA 16 W 82.1 dBA 82.2 dBA 16 W 86.7 dBA 86.3 dBA 16 Ω 82.6 dBA — 16 Ω 86.0 dBA — 表記されているSPLはUL 1480指定のレポート方法に準拠しています。周波数特性: 火災報知器（UL）: 95 Hz～17000 Hz 78 • 日本語 FreeSpace FS2C • 設置ガイド...
Page 79 ‫أنابيب المياه. احرص على يقوم فني تركيب محترف ومؤهل بتركيب الكتيفة وبما يتوافق مع قوانين‬ .‫البناء المحلية‬ ‫ لالستخدام مع مكبرات‬Bose ‫ال تستخدم سوى المع د ّات والملحقات المض م ّ نة أو المحددة من ق ِ بل‬ • ‫. للحصول على معلومات حول الملحقات المتوافقة، راجع ورقة البيانات‬FreeSpace FS2C ‫الصوت‬...
Page 80 ‫معلومات هامة حول التركيب‬ ‫المواصفات الفنية‬ FreeSpace FS2C ‫للحصول على مواصفات إضافية، راجع ورقة البيانات الفنية لمكبر الصوت‬ ‫ 45-42 )بما في ذلك الموازن الخارجي‬EN ‫. للحصول على مواصفات‬PRO.BOSE.COM ‫على‬ .79 ‫قبل تركيب مك ب ّر الصوت، راجع القسم إرشادات مهمة حول السالمة في الصفحة‬...
Page 81 ‫التثبيت الجانبي‬ .‫استخدم التثبيت الجانبي عند وجود مساحة محدودة أعلى السقف‬ ‫التثبيت من الناحيتين‬ .‫استخدم التثبيت من الناحيتين عندما يلزم توفر مخطط أسالك لدخل اإلشارة وخرج اإلشارة المستقل وتوفر مساحة فوق السقف‬ ‫ • دليل التركيب‬FreeSpace FS2C ‫18 • العربية‬...
Page 82 ‫توصيل أسالك مكبر الصوت‬ ‫قياس األسالك‬ ‫( إلى 41 بمعيار السلك األمريكي )1,2 مم‬ ‫ للعمل بأسالك مقاس 81 بمعيار السلك األمريكي )8,0 مم‬FreeSpace FS2C ‫تم تصميم مكبر الصوت‬ .‫( فقط‬ ‫مخططات التوصيل‬ ‫اكشف ستة ملليمترات )4/1 بوصات( من السلك العاري‬...
Page 83 )‫التركيب في سقف صلب باستخدام قاعدة مس ط ّ حة صلبة (بنية جديدة‬ .PRO.BOSE.COM ‫ على موقع‬FreeSpace‫ و‬DesignMax ‫للحصول على معلومات حول كيفية تركيب قاعدة مسط ّ حة صلبة، راجع دليل التركيب الخاص بالقاعدة المسط ّ حة الصلبة من‬ .84 ‫بعد تركيب القاعدة المسط ّ حة الصلبة، راجع تركيب مكبر الصوت في الصفحة‬...
Page 84 .‫أدخل أداة صغيرة )ال يزيد قطرها عن 5,1 مم( عبر ثقوب الحاجز الشبكي الموجودة عند حافة هذا األخير واسحبها لفك تعشيق الحاجز الشبكي‬ .‫تنبيه: ال تستخدم مفك براغ ٍ إلزالة الحاجز الشبكي من العلبة. قد يؤدي ذلك إلى إلحاق الضرر بمكبر الصوت‬ 84 • ‫العربية‬ FreeSpace FS2C • ‫دليل التركيب‬...
Page 85 .CE ‫ وف ق ً ا لعالمة‬EN50082-1‫ و‬EN50081-1 ،‫/633/98 والمادة 01 )1( من التوجيه‬EEC (EMC) ‫توجيه التوافق الكهرومغناطيسي‬ :‫ وف ق ً ا للمتطلبات المحددة في المواصفات التنظيمية األوروبية التالية لألنظمة المج م َّ عة‬FreeSpace FS2C ‫تم تصميم مكبر الصوت‬...
