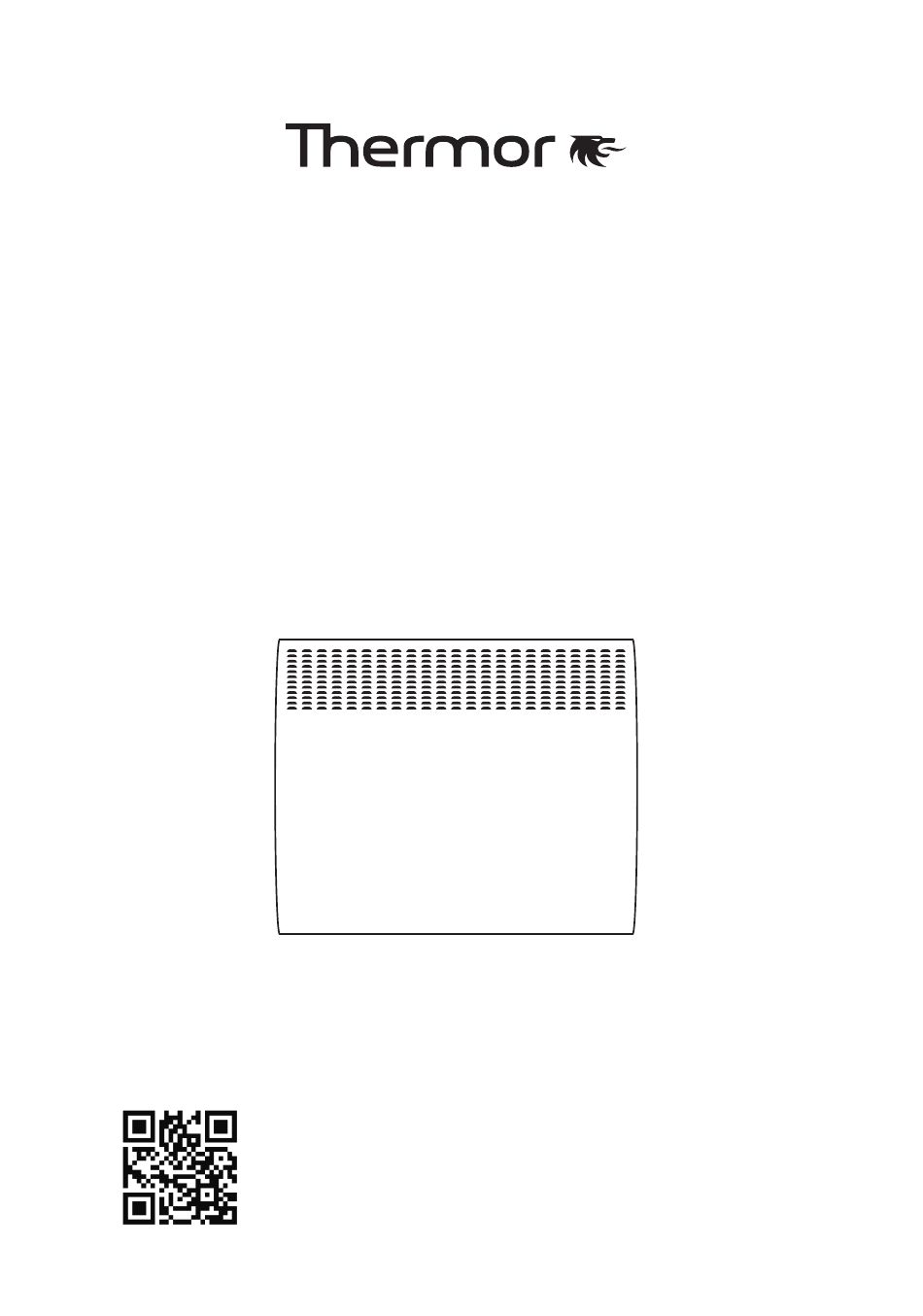

- Page 1 NOTICE D’INSTALLATION ET D’UTILISATION Guide à conserver par l’utilisateur ÉVIDENCE 2 Convecteur électrique Retrouvez la notice complète en version digitale...
- Page 2 NOTICE D’UTILISATION RAPIDE Scannez l’étiquette collée sur l’appareil pour accéder à des informations complémentaires sur l’utilisation de votre appareil. L’INTERRUPTEUR Un interrupteur Marche/Arrêt est situé à l’arrière du boîtier de commande de l’appareil. Utilisez celui-ci uniquement pour un arrêt prolongé (période hors chauffe, privilégiez l’utilisation du mode Hors Gel pour les arrêts de plusieurs jours).
- Page 3 RÉGLER L’HEURE Régler l’heure Régler les minutes ------ ------ RÉGLER LE JOUR Régler le jour d1 = Lundi d2 = Mardi d7 = Dimanche Retour menu ------ (appui long) PROGRAMMES PRÉDÉFINIS P1 À P7 AFFECTATION DES PROGRAMMES PRÉDÉFINIS Choix du jour Choix du programme -----...
- Page 4 Sommaire Mise en garde ............4 Installation et Entretien.
- Page 5 Mise en garde Attention surface très chaude. Caution hot surface. ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brû- lures. Il faut prêter une attention particulière en pré- sence d’enfants et de personnes vulnérables. Il convient de maintenir à...
- Page 6 service. Nous vous conseillons d’aérer la pièce; Un système de gestion d’énergie ou de délestage par coupure d’alimentation est incompatible avec nos appareils. Il détériore le thermostat. Respectez les distances minimales avec le mobilier pour l’emplacement de l’appareil. Ne pas installer d’étagère au-dessus des appareils verticaux.
- Page 7 -L’installation d’un appareil en altitude provoque une élévation de la température de sortie d’air (de l’ordre de 10°C par 1000 m de dénivelé). Il est fortement déconseillé de monter un appareil au-dessus d’une altitude de 1000 m (risque de mauvais fonctionnement). -Il est interdit de monter un appareil vertical horizontalement et vice-versa.
- Page 8 Fixer la patte d’accrochage Utiliser des vis et chevilles adaptées à votre support (ex : plaque de plâtre) et au poids de l’appareil. RACCORDER L’APPAREIL Règles de raccordement L’appareil doit être alimenté en 230 V Monophasé 50Hz. Le raccordement au secteur se fera à l’aide du câble de l’appareil par l’intermédiaire d’un boîtier de raccordement.
- Page 9 Installation avec fil pilote Installation sans fil (centrale de programmation) pilote Neutre Neutre Phase Phase Marron = Phase Marron = Phase Bleu = Neutre Bleu = Neutre Fil pilote Noir = Fil pilote Noir = Fil pilote à isoler FIXER L’APPAREIL Pour déverrouiller ENTRETIEN Avant toute action d’entretien, coupez l’alimentation électrique de...
- Page 10 Fonctionnement Scannez l’étiquette collée sur l’appareil pour accéder à des informations complémentaires sur l’utilisation de votre appareil. LE BOÎTIER Appuyez sur n’importe quelle touche pour activer l’affichage. Mode Mode Paramètres Changer de Mode Mode Confort Programmation Accéder aux paramètres Valider Retour (appui long) Augmenter...
- Page 11 L’INTERRUPTEUR Un interrupteur Marche/Arrêt est situé à l’arrière du boîtier de commande de l’appareil. Utilisez celui-ci uniquement pour un arrêt prolongé (pé- riode hors chauffe, privilégiez l’utilisation du mode Hors Gel pour les arrêts de plusieurs jours). Si vous aviez réglé la date et l’heure, lorsque l’appareil est mis hors tension, un nouveau réglage peut vous être demandé.
- Page 12 LES MODES DE FONCTIONNEMENT Plusieurs modes de fonctionnement sont proposés : onfort Vous réglez votre température lorsque vous êtes présent. L’appareil suit en permanence la tem- pérature de confort réglée. Cette température est également celle appliquée dans le mode Pro- grammation pour les phases Confort.
- Page 13 Utilisation PREMIERE MISE EN MARCHE Appuyez sur n’importe quelle touche pour activer l’affichage. A la première mise sous tension, le mode Confort est sélectionné et la température est réglée à 19° C. A la première mise en chauffe, une légère odeur peu apparaître corres- pondant à...
- Page 14 LE MODE ECO éleCtionner le Mode appui court égler la teMpérature Utilisez les touches pour régler la température (température souhaitée). Augmentez ou diminuez de 10°C mini à 19°C max par pas de 0.5°C. La température maxi est toujours limitée à 2°C en dessous de la température Confort.
- Page 15 Par défaut, un programme est déjà attribué à chacun lundi mardi mercredi jeudi vendredi samedi dimanche des jours de la semaine. Vous pouvez modifier l’at- tribution des programmes. dans Paramétrage Pour modifier l’allure (Confort , Eco , Eteint ) et les plages de fonctionnement allez dans Paramétrage (voir «Paramétrage»).
- Page 16 PARAMÉTRAGE Dans Paramétrage , vous pouvez : • : Régler l’heure et le jour ; • : Choisir le programme (P1 à P7) pour chaque jour de la semaine (d1 à d7) ; • : Personnaliser chacun des programmes (P1 à P7), en choisissant l’allure de fonctionnement (Co, Ec, oF) pour chaque heure de la journée (de 0h à...
- Page 17 hoiSir un prograMMe pré défini pour Chaque jour de la SeMaine 1 - Sélectionnez Paramétrage . Le symbole s’affiche 2 - Appuyez 3 fois sur pour afficher 3 -Appuyez sur pour afficher le premier jour. Le numéro du jour est affiché 4 - Choisissez le jour à...
- Page 18 Exemple : je souhaite modifier le programme P5. Je souhaite que l’appareil soit éteint entre 0h et 4h et avoir la température de Confort entre 5h et 20h. Il faut donc passer les plages entre 0h et 4h de Eco à Off, puis, passer la plage entre 21h et 22h de Confort à...
- Page 19 UTILISER UN GESTIONNAIRE CENTRALISÉ L’appareil suit les ordres du gestionnaire centralisé de votre installation par liaison Fil Pilote. Assurez-vous que le fil pilote est raccordé et que le mode Confort ou Eco est sélectionné. Effectuez les opérations de pilotage à partir de votre gestionnaire centralisé (suivez les ins- tructions de la notice de votre gestionnaire).
- Page 20 Délestage Nos appareils sont compatibles avec différents systèmes de délestage. Vous ne devez toute- fois pas utiliser de délestage par coupure d’alimentation secteur car ce système est incom- patible avec nos appareils. Des coupures franches d’alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électro- niques qui ne seraient pas couvertes par la garantie du fabricant.
- Page 21 TEMPÉRATURE MAXIMALE L’appareil permet d’enregistrer une température maximale (comprise entre 19° C et 28° C) qui ne pourra pas être dépassée lors des réglages. Par défaut, elle est réglée à 28° C. 1- Appuyez en même temps sur les touches pendant plus de 3 secondes pour afficher 2 - Appuyez sur...
- Page 22 En cas de problème Problème rencontré Vérifications à faire boîtier L’affichage est en veille. Appuyez sur n’importe quelle touche pour commande activer l’affichage. Vérifiez que l’appareil est bien alimenté électrique- s’allume pas. ment. Vérifiez que l’interrupteur est en position I. L’indicateur de L’indicateur de chauffe s’allume quand la résistance est alimentée élec- chauffe ne s’allume...
- Page 23 Problème rencontré Vérifications à faire L’appareil ne Augmentez la température. chauffe pas assez. Si la température ambiante de la pièce n’atteint pas la température demandée, relevez la température en bas à droite de l’appareil (c’est ici qu’est localisée la sonde). Si cette température est supérieure à la température réglée, alors il est normal que l’appareil ne chauffe pas.
- Page 24 Problème rencontré Vérifications à faire L’appareil ne suit pas Assurez-vous de la bonne utilisation de la centrale de programmation les ordres Fil pilote. (voir notice d’utilisation de la centrale). Vérifiez que l’appareil n’est pas en Mode Programmation. Vérifiez la transmission correcte des ordres de programmation : Confort Hors Gel Arrêt du...
- Page 25 Caractéristiques Caractéristiques Techniques mesurées et calculées conformément aux RÈGLEMENTS (UE) 2015/1188 et / ou (UE) 2024/1103 Contact détails voir étiquette signalétique CH DIGIT BD0 Référence du modèle Elément Symbol Valeur Unité Elément Unité Puissance thermique Type de contrôle de la puissance thermique de la température de la pièce (sélectionner un seul type) Contrôle de la puissance thermique à...
- Page 26 • Émetteurs muraux : garantie ne seront acceptés que s’ils font l’objet d’un - Les convecteurs, panneaux rayonnants et radia- accord préalable de la part de THERMOR, par écrit, teurs chaleur douce et leurs accessoires sont matérialisé par l’autorisation de retour numérotée.
