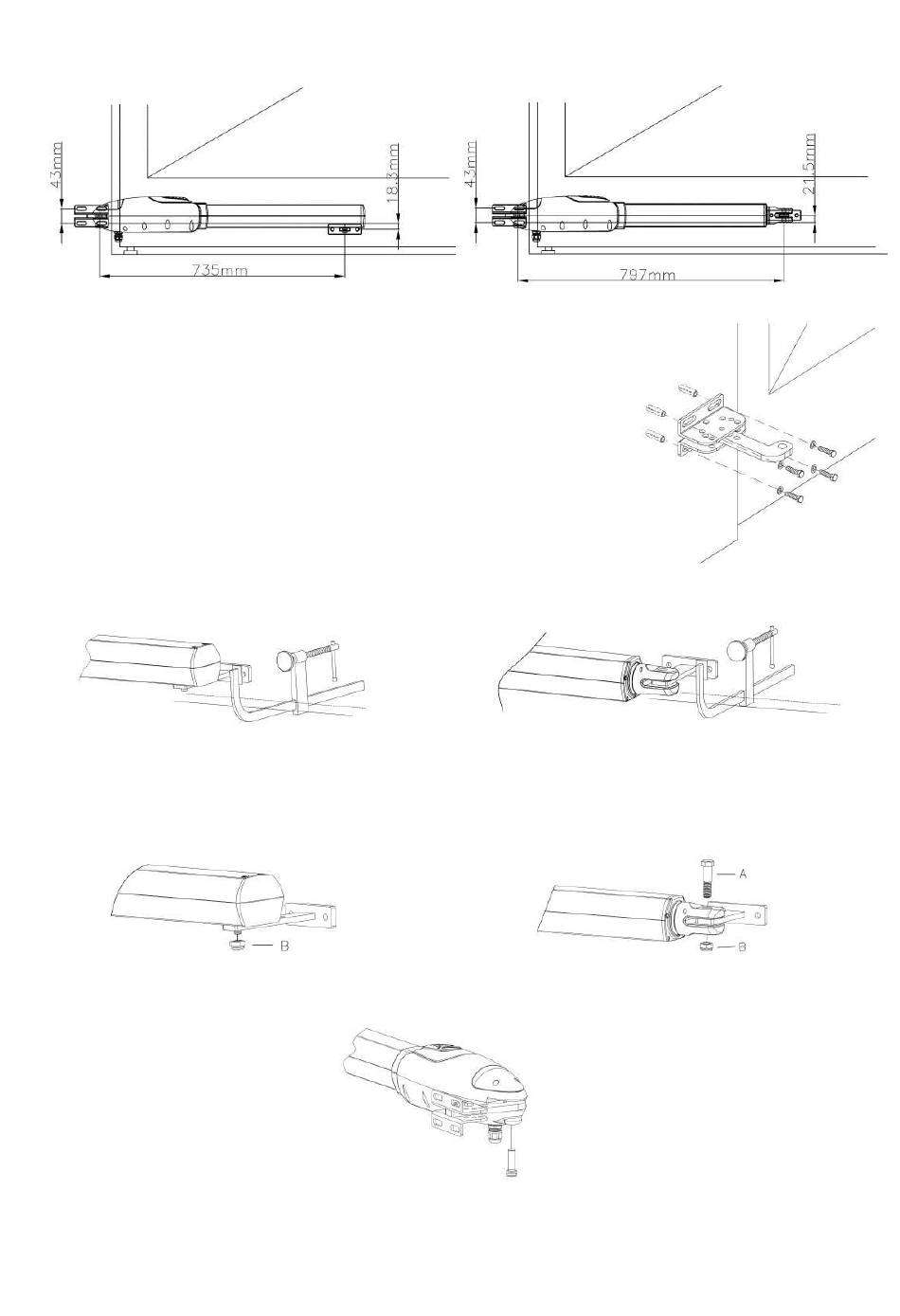

6. Bepaal de positie van het beslag op de paal rekening houdend met de afmetingen A en B alsook de
afmetingen in onderstaande afbeelding. Markeer vervolgens de boorgaten.
Dynamic 3000
7. Bevestig het beslag tegen de paal met minimaal 4 bouten of ankers
voorzien van sluitringen. De gebruikte bevestigingsmaterialen moeten
geschikt zijn voor de ondergrond waarop ze worden gebruikt.
8. Bepaal vervolgens de positie van het beslag op de vleugel. Hou
hiervoor rekening met de afstand tussen het beslag op de paal en het
beslag op de vleugel: 735mm (Dynamic 3000) / 797mm (Dynamic
4000). Het hoogteverschil tussen het beslag op de paal en het beslag
op de vleugel is 18,3mm (Dynamic 3000) / 21,5mm (Dynamic 4000).
9. Bevestig het beslag op de vleugel tijdelijk met behulp van bijvoorbeeld een lijmtang.
Dynamic 3000
10. Bevestig de aandrijving aan het beslag op de vleugel.
- Dynamic 3000: draai moer B vast en vervolgens een halve slag terug los, zodat de motor vrij kan
draaien op het beslag.
- Dynamic 4000: draai moer B vast op bout A
Dynamic 3000
11. Bevestig de aandrijving aan het beslag op de paal door de scharnierbout te monteren zoals op
onderstaande afbeelding.
Dynamic 4000
Dynamic 4000
Dynamic 4000
