Description

2.1

Application

L'entraînement Dynamic 3000/4000 a été conçu pour des portails résidentiels à un ou deux vantaux. Les
entraînements Dynamic 3000/4000 sont connectés à une unité de commande pourvue ou non d'un
dispositif d'alimentation de secours. Le dispositif d'alimentation de secours n'est pas destiné à un usage
normal et est exclusivement prévu en cas de brève coupure de courant. En cas de coupure prolongée du
réseau d'électricité, les entraînements doivent être déverrouillés au moyen de la clé de secours et le portail
doit être manié manuellement.
2.2

Installation des composants

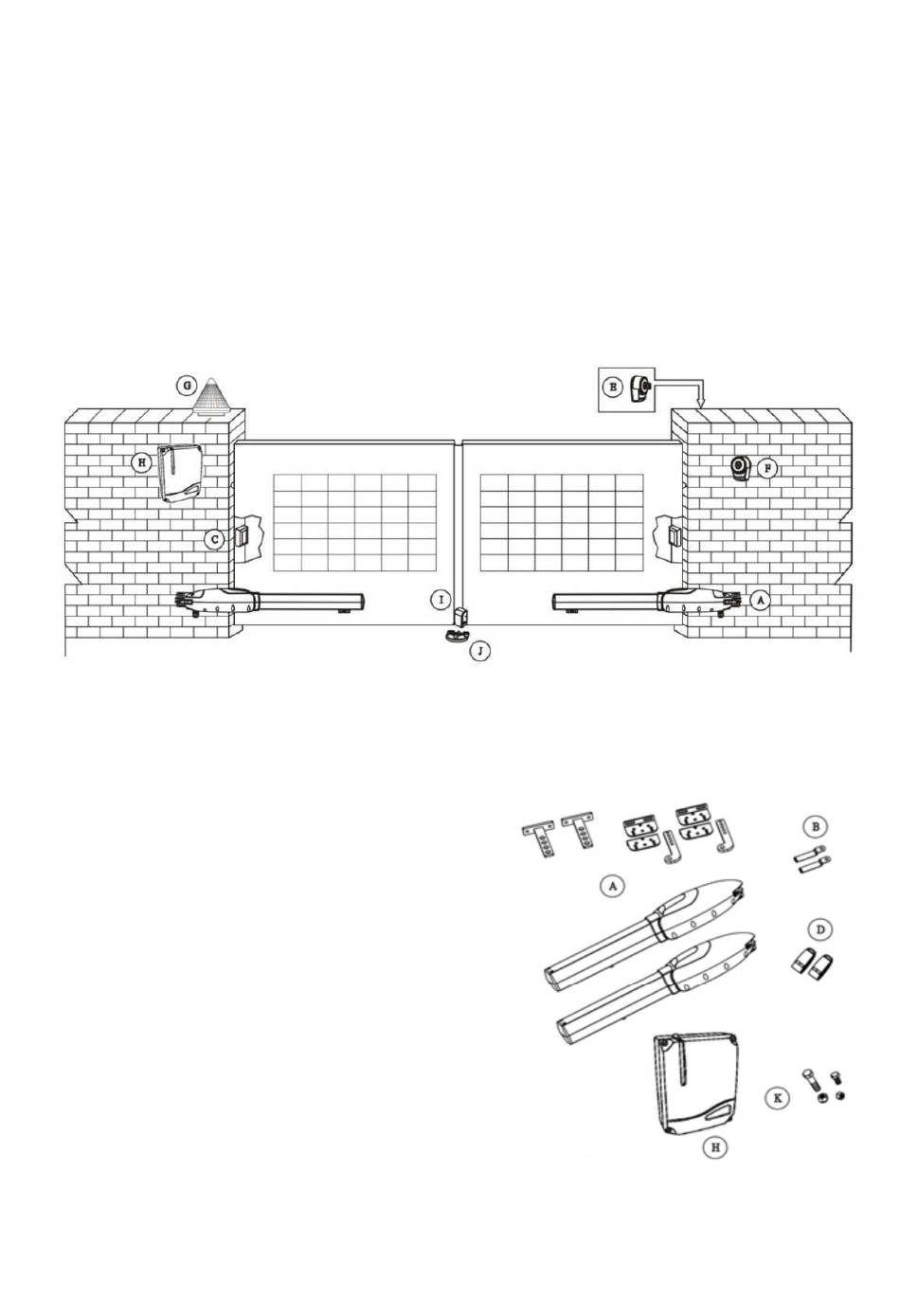

Le croquis ci-dessous présente tous les composants d'une installation :
2.3

Description des composants

Le kit Dynamic 3000/4000 pour portails à un ou deux vantaux comprend les composants tels qu'ils sont
représentés ici. Contrôlez si l'emballage comprend tous les composants.
A) 1 ou 2 exemplaires de l'entraînement pour portail
pivotant Dynamic 3000/4000, y compris la quincaillerie
pour le vantail et le poteau. En fonction de la version
livrée (pour 1 ou 2 vantaux)
B) 1 clé de déverrouillage de secours
C) 1 paire de cellules photoélectriques (*).
D) 2 commandes à distance du type Fora. Emballées avec
l'unité de commande.
E) Commutateur à clé (*).
F) Bouton-poussoir (*).
G) Feu clignotant (*).
H) 1 unité de commande du type Ordig-20
I) Serrure électrique (*).
J) Palastre pour serrure électrique (*).
K) Divers petits composants : boulons, écrous...
Voir Tableau 1.
(*) = Option : Ces composants ne sont pas inclus dans le kit
et ne sont pas nécessaires pour une installation « de base ».
