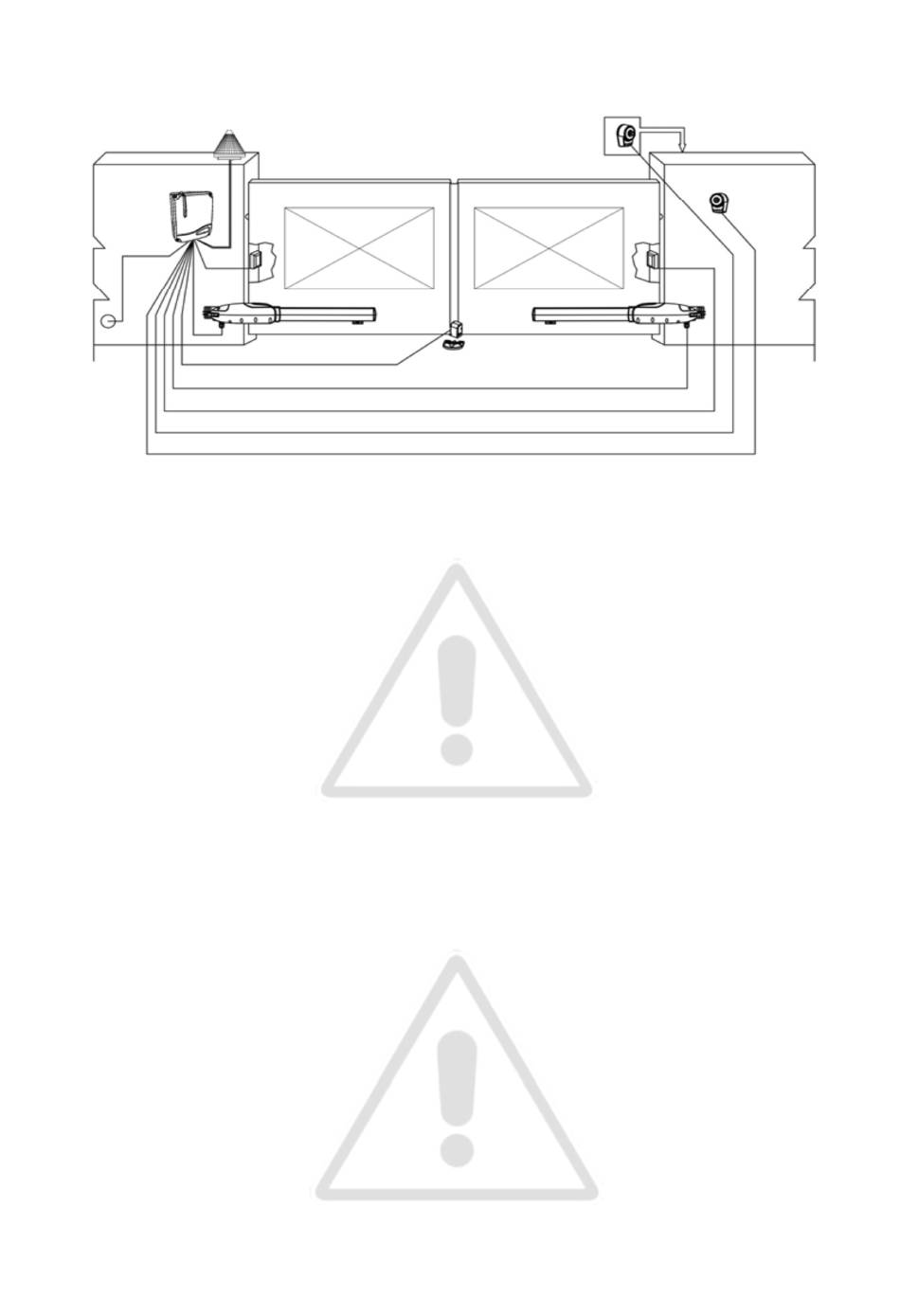

3.1.2 Schéma de câblage des entraînements et composants
Le schéma de câblage des entraînements Dynamic 3000/4000 pour portails pivotants peut varier en fonction
des composants optionnels à installer. L'illustration ci-dessous présente un exemple de schéma de câblage.
3.2

Connexions

L'entraînement Dynamic 3000/4000 est fourni avec un câble pour la connexion à l'unité de commande. Un
kit pour portail à deux vantaux est accompagné de deux câbles de 2 et 7 mètres ; 1 seul câble de 2 mètres
est fourni avec un kit pour portail à vantail unique. Les entraînements du portail pivotant et tous les
composants optionnels ont recours à une alimentation de basse tension de 24V n'imposant aucune exigence
spécifique pour le câblage utilisé ; il est cependant indispensable de planifier et d'exécuter le câblage de
façon soigneuse. Veillez à ce que les câbles ne puissent pas être endommagés ; ayez éventuellement recours
à un tube en PVC.
Important :
• Ne connectez jamais l'entraînement Dynamic 3000/4000 en direct à un réseau de 230V ; le moteur
serait aussitôt détruit.
• La connexion du Dynamic 3000/4000 ne peut être réalisée que si l'unité de commande a été mise hors
tension et est protégée contre un branchement accidentel.
3.3

Montage

3.3.1 Préparation
Les entraînements Dynamic 3000/4000 ne peuvent pas être montés sur un portail dangereux et ne sont pas
destinés à remédier à une défectuosité ou un mauvais montage du portail ou d'autres problèmes tels qu'un
entretien déficient.
Contrôlez les points suivants avant le montage :
1. Assurez-vous que les dimensions et le poids du portail n'excèdent pas les valeurs maximales du Dynamic
3000/4000. N'utilisez pas l'entraînement Dynamic 3000/4000 si le portail ne répond pas aux
spécifications.
2. Assurez-vous que la construction du portail soit conforme aux directives et normes pour portails
automatiques.
3. Les vantaux du portail doivent être stables, autrement dit, ils ne peuvent ni fléchir, ni se déformer lors
de l'ouverture et la fermeture.
4. Les vantaux du portail doivent se déplacer horizontalement et ne doivent en aucun cas pouvoir bouger
dans une autre direction.
21
