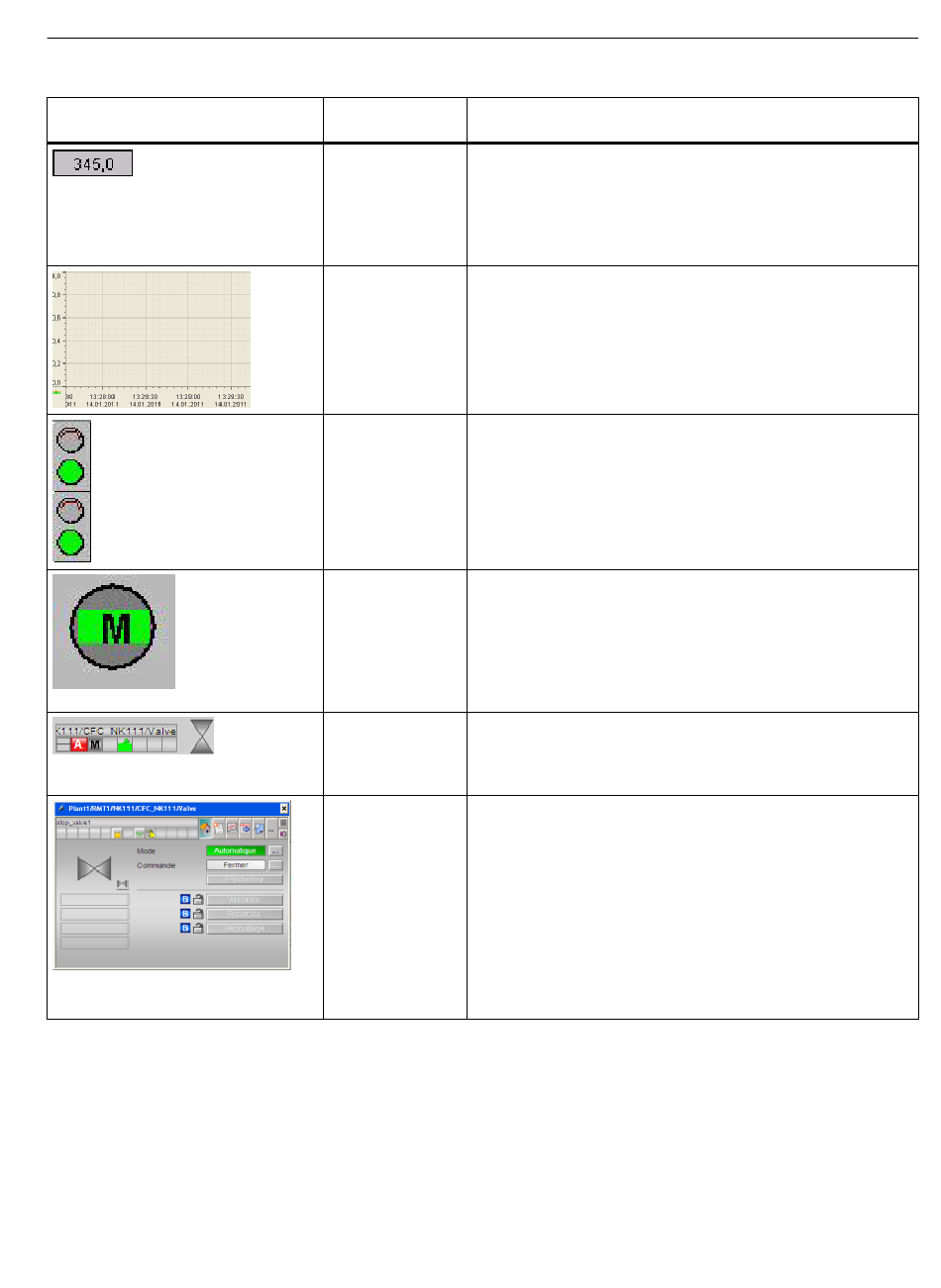

Icône
OS Conduite du process (V8.1)
Instructions de service, 03/2015, A5E32785345-AC
Système graphique - Affichage et commande des vues de process
Valeur de proces‐ Explication
sus
Texte d'affichage Les textes d'affichage sont des textes dynamiques qui sont af‐
fichés dans un champ de longueur donnée (nombre de carac‐
tères). Vous pouvez afficher des états de process p. ex. sous
forme de textes en clair ou de requêtes d'intervention en fonc‐
tion de la situation. Vous pouvez configurer des textes de plu‐
sieurs lignes.
Courbe L'affichage de courbes permet de représenter l'évolution dans
temps de phases de process courantes ou archivées.
Indicateur d'état Les indicateurs d'état sont des petites icônes graphiques qui
sont affichées comme alternatives dans des vues. Elles per‐
mettent de suivre les états du process ou de l'installation. Un
indicateur d'état est p. ex. une icône de vanne dont la couleur
et la position varient en fonction de l'état de la vanne. Les indi‐
cateurs d'état peuvent être des icônes différentes ou une même
icône de couleurs ou de motifs différents.
Indicateur d'état Dans l'indicateur d'état étendu, il est possible de combiner l'état
étendu des variables à celui des alarmes.
Exemples :
● Affichage du mode de fonctionnement, M=manuel,
A=automatique
● Affichage de la valeur de consigne, I=interne, E=externe
Icône de bloc Représentation graphique sous forme d'information d'ensemble
d'un bloc technologique prévu pour la commande et la visuali‐
sation provenant de l'AS. L'icône du bloc est généralement in‐
sérée dans la vue de process.
Bloc d'affichage Bloc logiciel qui permet le contrôle-commande d'une instance
de bloc en mode process d'une OS.
Si une instance de bloc doit être commandée et visualisée sur
l'OS en mode process, un bloc d'affichage correspondant est
nécessaire. Le bloc d'affichage comprend la représentation gra‐
phique de tous les éléments du bloc technologique prévus pour
la commande et la visualisation. Le bloc d'affichage apparaît
dans une fenêtre de process individuelle en mode process de
l'OS. Un bloc d'affichage correspondant est déjà disponible
pour chaque type de bloc technologique de la bibliothèque PCS
7.
7.3 Eléments dans les vues de process
