5.2 En option - Compensation de la charge de pointe

Nécessite une composante externe dédiée à la compensation de la charge
de pointe et dépendant de l'exploitant du réseau de distribution (pour
l'Allemagne, p. ex. exigence du §14a de la loi EnWG).
22

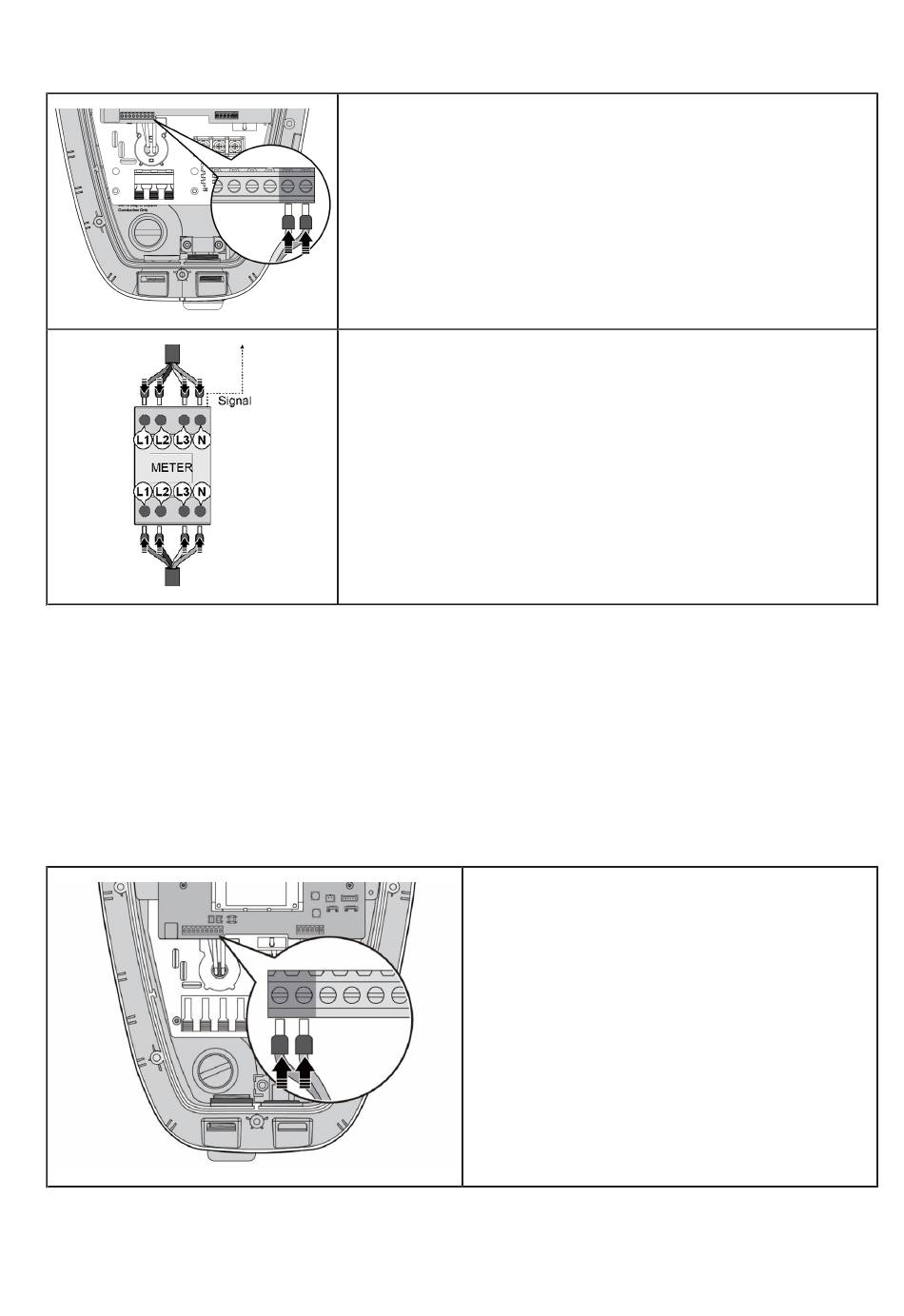

Connecter l'interface RS485 aux câbles de raccordement
blindés et toronnés
(> 0,5 mm², 50 m max.)
Définition :
Broche 8 (CNB12) : 485 D+/Tx+/Rx+
Broche 9 (CNB12) : 485 D-/Tx-/Rx-
Raccordez le module Smart-Energy au câble électrique
conformément aux instructions du manuel du module Smart-
Energy correspondant.
Connectez l'interface de compensation
de la charge de pointe avec les câbles de
raccordement blindés et toronnés
( > 0,5 mm², max. 30 m)
Définition :
PS_1 : broche 1
PS_2 : broche 2
