Installation Électrique - Mini Wallbox Plus Mode D'emploi

5 Installation électrique
Utilisez un fil de cuivre adapté avec bornes d'alimentation à pression, p. ex., de type à bague ou à
fourche, à l'extrémité du conducteur avant de le brancher aux bornes de raccordement. Prévoyez un fil
suffisamment long pour faciliter l'installation.
Il est également possible de raccorder la
MINI Wallbox Plus en monophasé. Pour
cela, connectez les bornes L1, N et PE.
Section de câble des conducteurs rigides (massifs) : max. 16 mm
■
Section de câble des conducteurs flexibles avec cosse de câble / douille en plastique : 10 mm
■
max.
sélectionnez un câble conforme à toutes les prescriptions et normes locales, régionales et nationales
en matière d'installations électriques. Assurez-vous que le courant soit coupé via le disjoncteur avant
de procéder au montage.
Assurez-vous que les tensions dangereuses sont isolées de manière sûre.
20
A

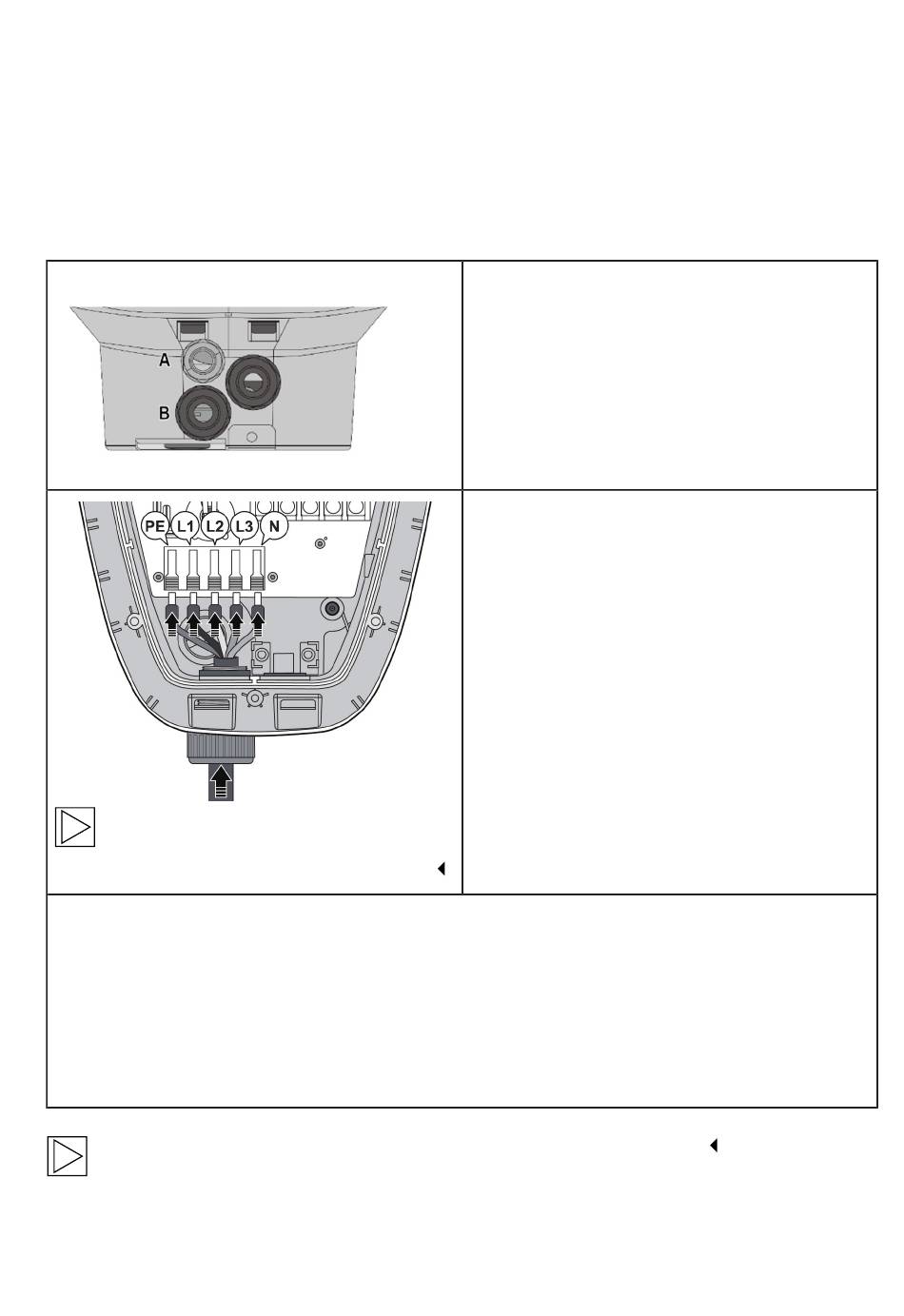

Câble de conception adaptée pour fils de
signaux, RS-485 (0,75 mm
Diamètre de câble applicable :
de 9 mm à 11 mm
B
Câble d'entrée du courant. Diamètre de
câble applicable : de 13 mm à 20 mm
C
Câble de sortie de courant
Connectez chaque borne avec le raccordement
correspondant sur le bornier d'entrée. Serrez
ensuite correctement les bornes pour le câble
d'entrée. La longueur dénudée du câble d'entrée
doit être conforme aux indications de la Wallbox.
(6 AWG)
2
).
2
2
