Installation De La Glissière Sur Le Châssis Du Fauteuil - BENOIT SYSTEMS Acti'Tab Guide D'installation Et D'utilisation

➢
INSTALLATION DE LA GLISSIÈRE SUR LE CHÂSSIS DU FAUTEUIL

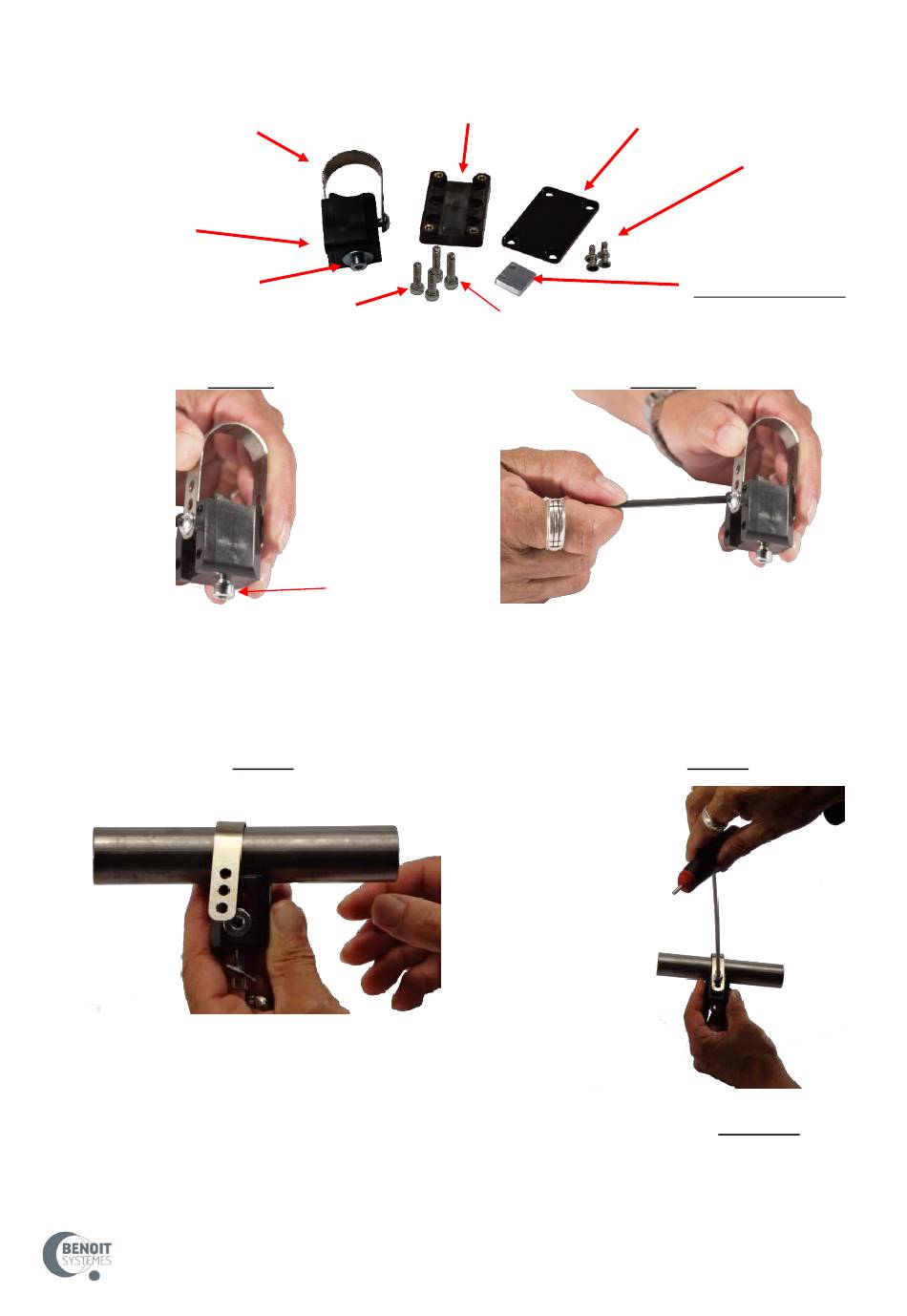

Pièces composant la glissière
Base
glissière
Clé Allen N° 4
Support glissière et son feuillard
Placer le feuillard sur le châssis du fauteuil
Guide d'installation et d'utilisation
Feuillard
2 Vis X25mm
glissière/embase
Clé Allen 3
Figure 1
Clé Allen n°4
Figure3
Glissière
2 VisX30mm plaque de
déport/ Clé Allen 3
Dévisser la vis du feuillard (si nécessaire les deux
vis, suivant le diamètre du châssis)
Puis visser le feuillard sur l'embase glissière
Plaque
glissière
4 vis/plaque
glissière/
glissière – Clé
Allen N° 2.5
Plaque de déport
(Voir page 9, figure 11)
Figure 2
Figure4
2 vis / clé Allen N° 3
Page 7
