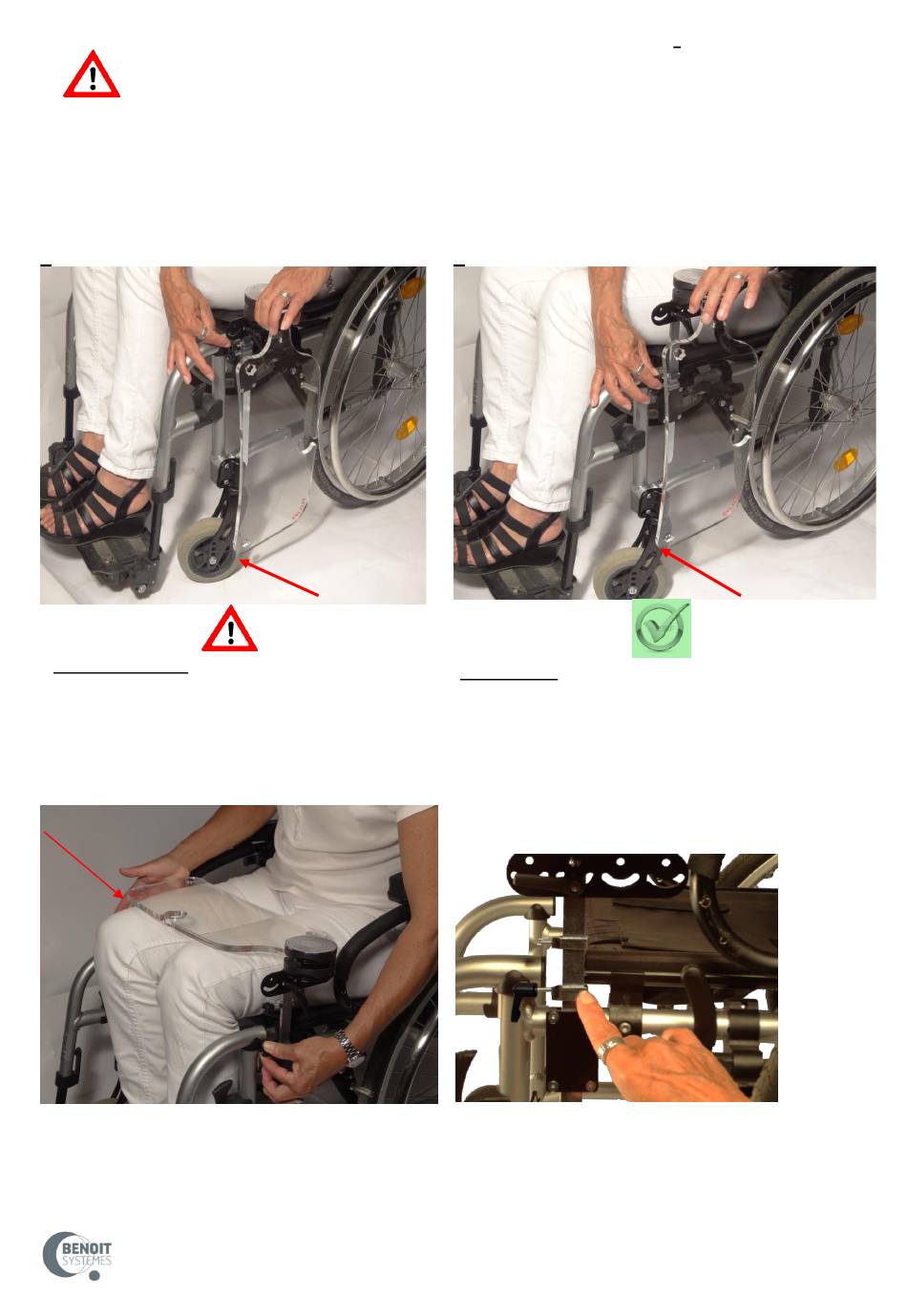

RÉGLAGE DE LA BUTÉE DE FIN DE COURSE (ou d'escamotage)
Avant ce réglage, ne pas oublier de desserrer la butée de réglage hauteur (butée avec une manette
indexable, voir photo p. 5)
Cette butée est très importante lorsque l'on replie la tablette sur le côté. En effet, elle permet de régler
la hauteur de manière que, lorsque la tablette est escamotée ou repliée sur le côté, celle-ci ne touche
pas la roue avant du fauteuil
évidemment dans le cas où vous changeriez de fauteuil).
1
Mauvais réglage, l'extrémité de la tablette
touche la roue avant du fauteuil.
RÉGLAGE DE LA HAUTEUR DE LA TABLETTE
La tablette est positionnée sur les cuisses, prête
à l'emploi, serrer la butée de réglage hauteur
(manette indexable).
Guide d'installation et d'utilisation
(lorsque cette butée a été réglée, il n'est plus nécessaire d'y toucher sauf
Figure 1
2
Bon réglage, l'extrémité de la tablette ne touche
pas la roue avant. Visser la butée de fin de course,
votre réglage est définitif
Butée de réglage hauteur avec manette indexable
(Clé Allen 3)
.
Figure 2
Page 11
