Optex 13 Notice D'installation Et De Montage
Manuels Connexes pour Optex 13
Sommaire des Matières pour Optex 13

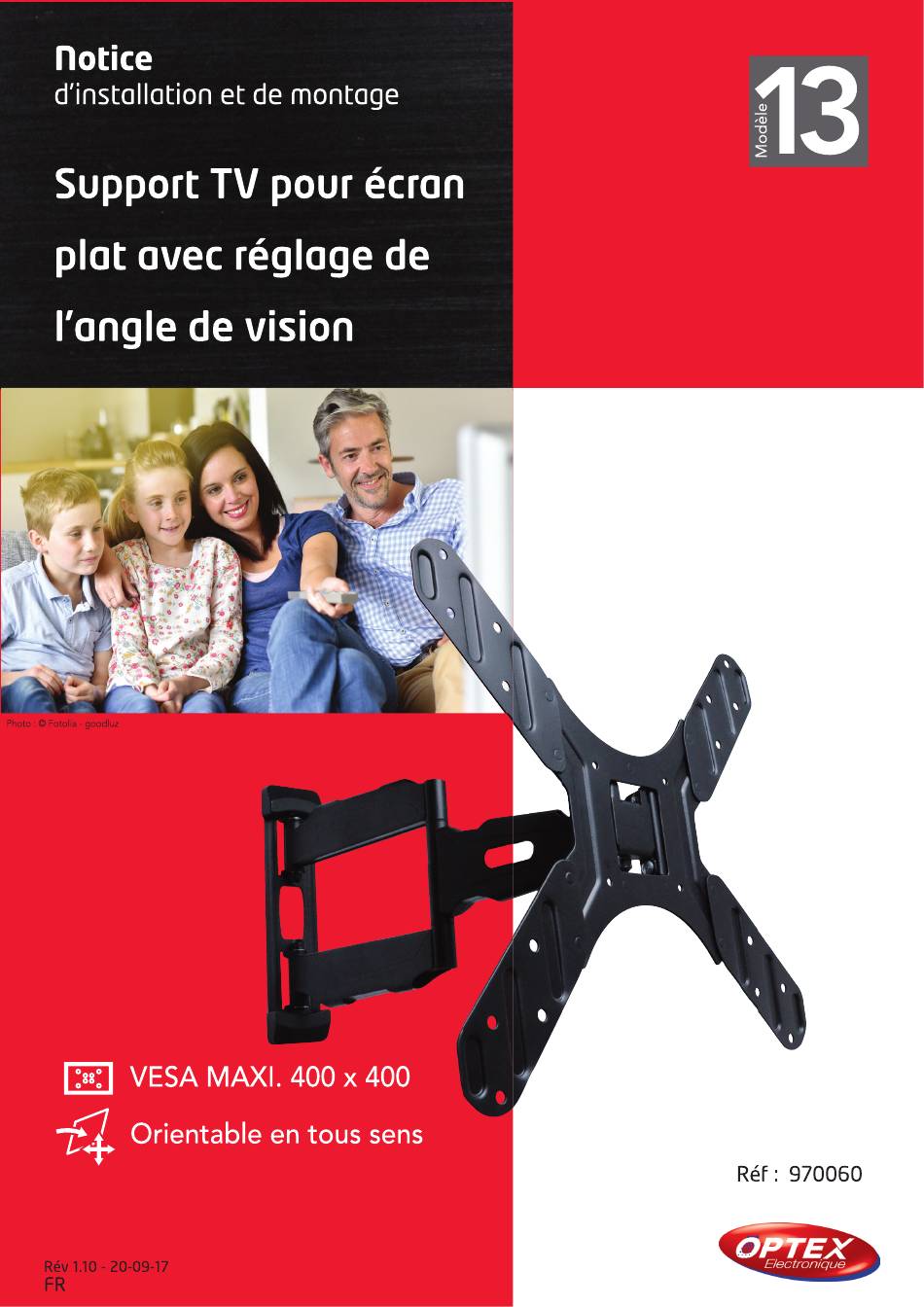

- Page 1 Support TV pour écron plot avec régloge de l'ongle de vision Photo :O Fotolia - goodluz VESA MAXI. 400 x 400 Orientable en tous sens Réf: 970060 OPTEX Rév 1.10 - 20-09-17...
- Page 2 Nous tenonstout d'abord d vous remercierpour votre achat. Contenu de la boite M4X12MM 5X12MM M6X12MM M8X16MM A1 (4PCS) A2 (4PCS ) A3 (4PCS ) A4 (4PCS) A5 (4PCS) Rallongede fixation Plateau écran (2) écran (9) Ecrou M6 clé BTR(7) (10) Platine murale crou...
- Page 3 Etape NO 1 : Fixation du support sur le mur Ce support Offre2 modesde fixation possibles: sur bois (Plaquede p16tre)ou sur mur béton (brique). Choisissez le type de montage ci-dessousen fonction de votre mur. a) Installation sur planche de bois Placez le support survotre mur et utilisez-lecomme modéle pour marquer les 3 trous effectuer.
- Page 4 70mm Mur en parpaings ou brique Niveau bulle magnétique Figure 2 IMPORTANT : N'utilisez les chevillesplastiquesque pour la fixation dans un mur de béton ou de briques.A ne surtoutpas utiliserpour le bois ou pour les plaques de platre. Etape NO 2 : Fixation du plateau sur votre téléviseur Enfonction des troussitués l'arriére de votre téléviseur, c hoisissezparmi les vis A1 Si vous utilisez les vis A1 -A2, utilisez dans ce cas la rondelle A5.
- Page 5 Etape N 03 : Utilisation des rallonges de fixation sur le support Si les trousde fixation de votre téléviseursont plus larges que ceux situéssur le support, il faudra dans ce cas utiliserles rallonges fournies. Attachez l'ensemble d l'aide des 4 écrous. Serrez les vis fermement mais sans forcer.
- Page 6 Etape NO 5 : Accrochage du téléviseur sur Ie support Avant de fixer la plaque TV au support mural, serrez le boulon du haut pour éviterque l'écran ne glisse pendant le montage. Jouer avec le serrage des boulons de la téte du support mural pour aiuster l'inclinaison.
- Page 7 Vis de serrage -20- ±900 Cables ± 30 Figure 7...
- Page 8 OPTEX SEMAC ALMET E/ectroniqus.— NORDVNÉ Vidéo -surveillatp—/ Société NORMAND OPTEX 117 Bld EugéneThomas 62110 Hénin-Beaumont www.optex.fr...
