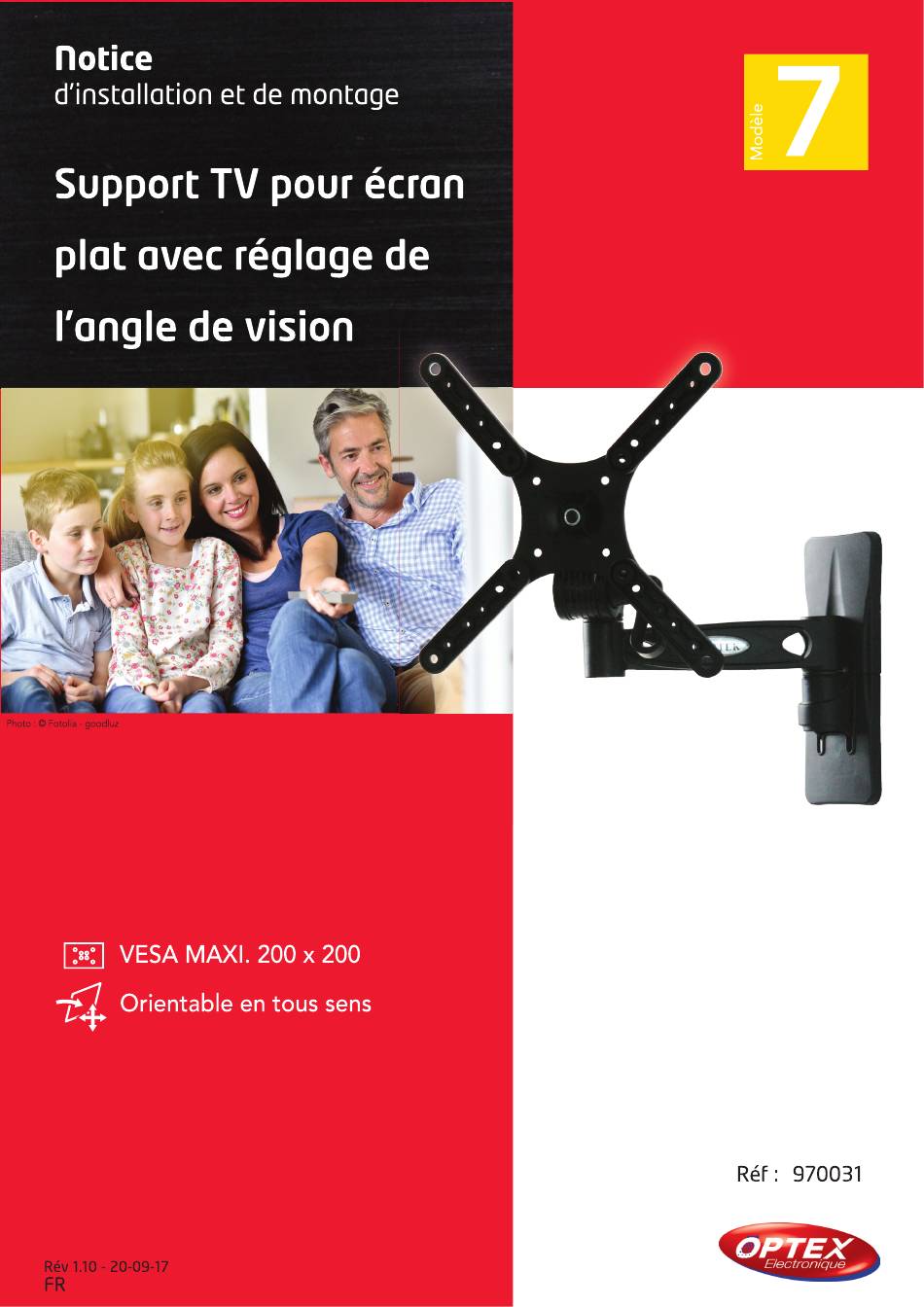

- Page 1 Support TV pour écron plot avec régloge de l'ongle de vision Photo :O Fotolia - goodluz VESA MAXI. 200 x 200 Orientable en tous sens Réf: 970031 OPTEX Rév 1.10 - 20-09-17...
- Page 2 Nous tenonstout d'abord d vous remercierpour votre achat. Contenu de la boite 100mm 75mm 50mm Fixation murale Plateau écran Description Quan- péres tité 12mm 16mm Vis M5 x 12mm Rallonge de fixation Vis M5 x 16mm écran (J) Vis M6 x 16mm Vis M8 x 16mm...
- Page 3 Information du support • Taille d'écran supporté : 10 d 42" (25 - 106cm) • VESA : 200>000 • Installation facile • Déport mural : 90 250mm • Angle d'aiustement possible-50 +150 • Poidsmaximumsupporté: 25Kgs. Etape NO 1 • Choix de Ia position de fixation sur votre mur Assurez- VOUS...
- Page 4 b) Installation sur un mur béton (Brique) Placez le support survotre mur et utilisez-lecomme modöle pour marquer les 3 trous. Utilisez le niveau bulle intégrésur le support de fagon d pointer les trous pour que le support soit fixé de niveau.
- Page 5 Etape NO 3 : Fixation du plateau sur votre téléviseur Enfonction des troussituésd l'arriére de votre téléviseur, c hoisissezparmi les vis A F. Si votre téléviseurest VESA 100, vous devrez utiliserles rallonges de fixation (J) entre votre écran et le plateau de fixation. Enfonction de la taille des troussitués l'arriére de votre téléviseur, c hoisissezl'installation des rallonges de fixation comme sur la figure 3.
- Page 6 Etape NO 4 : Accrocher votre téléviseur sur Ie support Assurez-VOUS que lesvis de sécuritésoient bien desserrées de fagon d laisserpasser l'ensemble plateau + support dans l'encoche prévued cet effet. Faitescoulisserl'ensemble sur le support mural Serrez ensuiteles 2 vis de sécuritépour bloquer l'ensemble. vis de sécurité...
- Page 8 OPTEX SEMAC ALMET E/ectroniqus.— NORDVNÉ Vidéo -surveillatp—/ Société NORMAND OPTEX 117 Bld EugéneThomas 62110 Hénin-Beaumont www.optex.fr...
