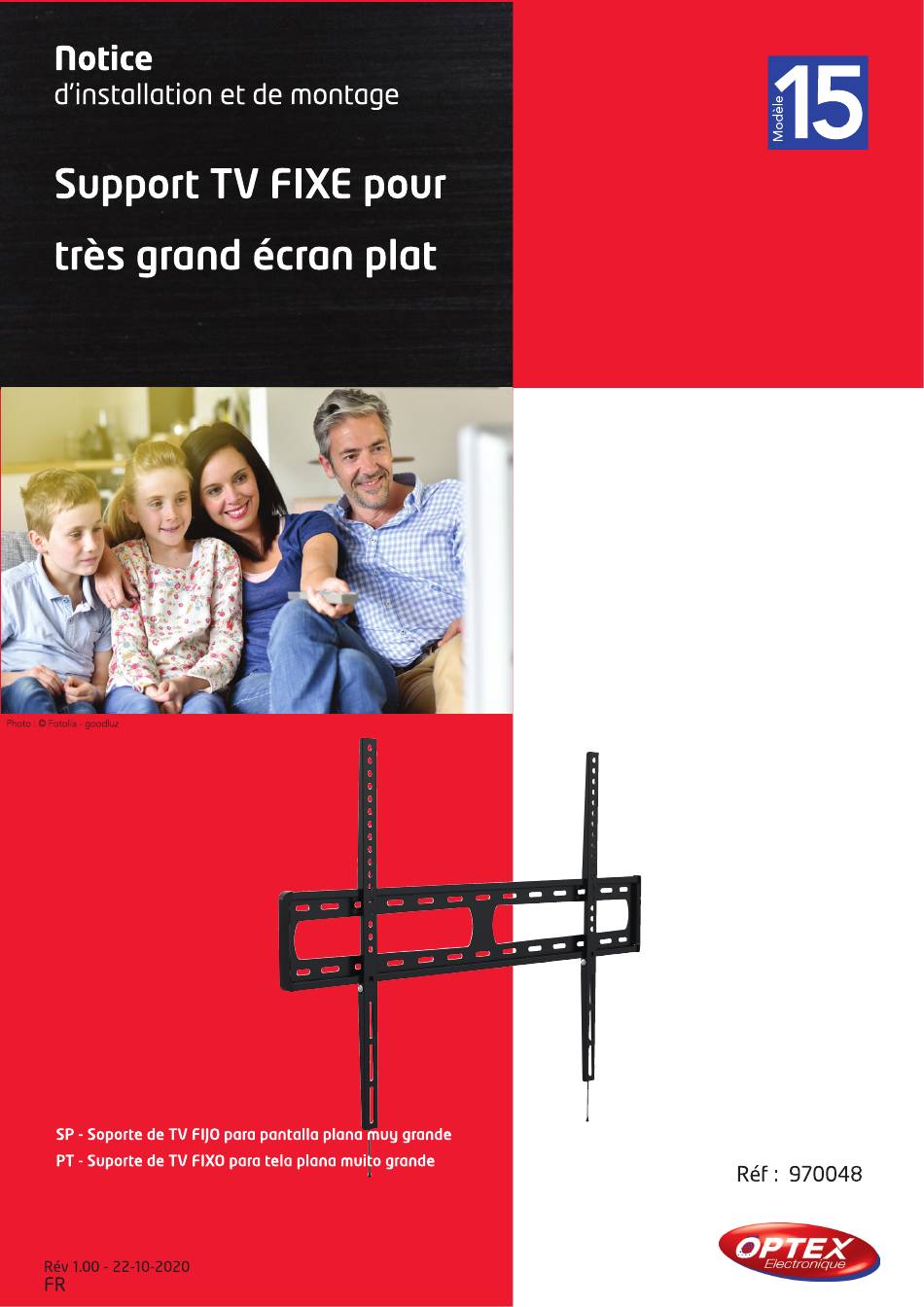

- Page 1 Support TV FIXE tres grand écran plot Photo :O Fotolia - goodluz SP - Soporte de TV FIJO para pantalla plana mug grande PT - Suporte de TV FIXO poro telo plono muito grande Réf: 970048 OPTEX Rév 1.00 - 22-10-2020...
- Page 2 Nous tenonstout d'abord vous remercierpour votre achat de ce support pour écran plat.. AVERTISSEMENT Ce produit contient des petitsObietsqui pourraient étre un risque d'étouffementen cas d'ingestion. Eloignez-les des enfants. Assurez-vous que ces instructionssont lues et comprisesavant de procéder l'installation. Si voUsn'étespas sured'une étape, contactez un installateurprofessionnel.
- Page 3 té ainsi que la taille d'écran maximum. Etape NO 1 : Associer Ie plateau du support mural avec Ies platines de finition Placez simplement les2 platines de finitiond chaqueextrémité d u plateaude fixa.tion mural d u support. Etape N 02 : Fixez le support sur Ie mur Ce support Offre2 modesde fixation possibles: sur bois/plaque de platre ou sur mur béton (brique).
- Page 4 b) Fixation dans un mur en matériaux pleins 90mm Omm) Matériaux pleins Niveau bulles magnétique Utilisez le support mural comme modöle pour marquer les positionsdes trous survotre mur. Assurez- VOUS que le support est bien de niveau l'aide du niveau magnétique fourni. Percezles trous avec une méche de 1Ommsur une profondeur de 90mm.
- Page 5 Pour écran avec dos incurvé . Dans ce cas, il voUsfaudra utiliser les entretoises fournies comme sur le schéma ci-dessous. Etape N 04 : Suspension du téléviseur Poussez sur les bras sur le plateau du support mural pour verrouiller Assurez-vousque les bras soient bien fixéssur le plateau du support...
- Page 6 En primer lugar, nos gustaria agradecerle Ia compra de este soporte para pantalla plana. ADVERTENCIA Esteproducto contiene elementospequeöos que pueden representarun peligro de asfixia si se ingieren. Manté- ngalos aleiados de los nihos. AsegÖrese de leer y comprender estasinstruccionesantesde continuar con la instalaci6n. Si no estå seguro de un paso, comuniquesecon un instalador profesional.
- Page 7 Paso N 0 1: Asociar la placa de soporte de pared con Ias placas de acabado Simplementecoloque las 2 placas de extremoen cada extremo de laplaca de montaie enpareddel soporte. Paso N 0 2: Fiie eI soporte en Ia pared Estesoporte ofrece 2 posibles métodosde fiiaci6n: sobre madera / pladur o sobre muro de hormig6n (ladrillo).
- Page 8 b) Fijaci6n en una pared de materiales s61idos 90mm Omm) Matériaux pleins Niveau bulles magnétique Utilice el soporte de pared como plantilla para marcar las posicionesde los aguieros en su pared. AsegÖrese de que el soporte esténivelado con el nivel magnético proporcionado. Taladre los aguieros con una broca de 10 mma una profundidad de 90 mm.
- Page 9 Para pantalla con respaldo curvo: Enestecaso.deberåutilizarlosespaciadores incluidos comoenel esquema siguiente. Colqar el televisor Paso Pare Pare Empuielos brazos de la bandeia de montaie en pared para bloquear Asegüresede que los brazos estén bien suietosa la bandeia de medios Tire hacia abaio de los cables para desblo- Cordones magnéti- quear los ganchos...
- Page 10 Em primeiro lugar, gostariamos de agradecé-lo por adquirir este suporte de tela plana. ATENGÄO Esteproduto contémpequenos itensque podem representarrisco de asfixia se ingeridos. Mantenha-osfora do alcance das criangas. Certifique-sede ler e compreender essasinstrugöesantesde prosseguircom a instalagäo. Sevocé ndo tiver certeza de uma etapa, entre em contato com urninstalador profissional. A parede ou superficiede montagem deve ser capaz de suportar o peso combinado do suporte e do monitor.
- Page 11 Etapa # 1: associe a placa de suporte de parede ds placas de acabamento Bastaanexar as 2 placas finais em cada extremidade daplaca de montagem na parededo suporte. Etapa 2: fixe o suporte na parede Estesuporte oferece 2 métodosde fixagäo possiveis:em madeira / gesso cartonado ou em parede de betdo (tiiolo).
- Page 12 b) Fixa$o em parede de materiais sélidos 90mm Omm) Materiais s61idos Nivel de bolha magnética Useo suporte de parede como modelo para marcar as posigöesdos orificios na parede. Certifique-sede que o suporte esteia nivelado com o nivel magnético fornecido. Fagaos furos com uma broca de 10 mmaté uma profundidade de 90 mm. Emseguida, insira as buchas de p16stico«H»...
- Page 13 Para tela com costas curvadas: Nestecaso.vocéprecisar6 usarosespacadores incluidocomono diagrama a seguir. Etapa 4: pendurar a TV Pare Empurreos bragos da bandeia de montagem em parede para travar Certifique-sede que os bracos estdo firmementepresosd bandeia de midia Puxeos cabos para baixo para destravar Cordöes magnéti- os ganchos cos no suporte...
- Page 14 OPTEX SEMAC ALMET E/ectroniqus.— NORDVNÉ Vidéo -surveillatp—/ Société NORMAND OPTEX 117 Bld EugéneThomas 62110 Hénin-Beaumont www.groupe-normand.com...
