2. Connectez l'alimentation

Le produit dispose de 2 sources d'alimentation PWR1 et PWR2 sur le bornier
Phoenix.

Voyez la section « spécifications » pour les caractéristiques et le câblage de
l'alimentation.

Le produit n'a pas de bouton Marche/Arrêt, il démarre automatiquement dès la mise
sous tension. Vérifiez les voyants PWR1 et PWR2.
 PWR1 s'allume si l'alimentation 1 est présente.
 PWR2 s'allume si l'alimentation 2 est présente.

La LED « Diag » reste allumée en rouge environ 1 minute, jusqu'à ce que le produit
soit prêt à être utilisé, puis elle s'allume en vert.

Connecter bl cosse de masse à la terre via une tresse métallique.
3. Connectez un câble réseau Ethernet

Branchez un câble Ethernet entre votre réseau et le connecteur LAN1 ou LAN2.

Vérifiez que le voyant LAN1 ou LAN2 correspondant s'allume.

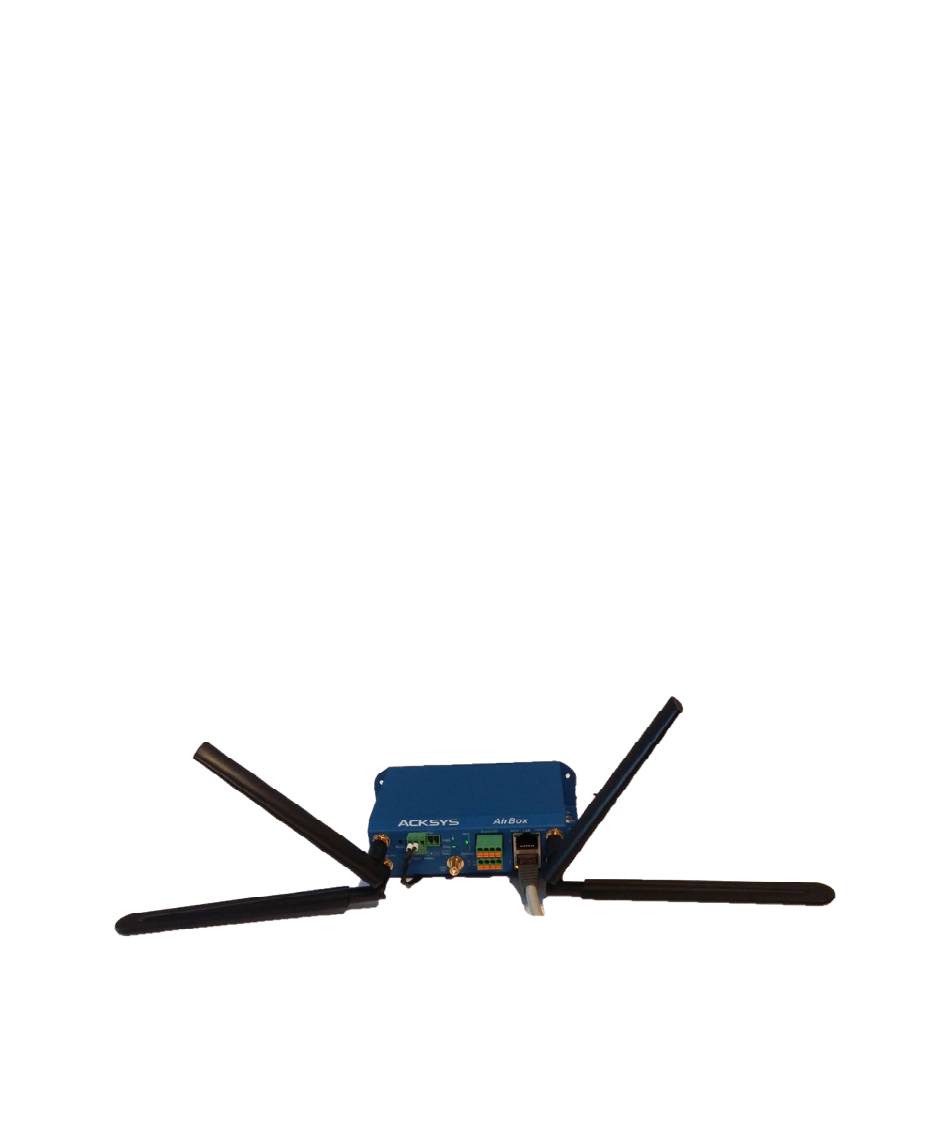

 Exemple d'installation d'un Airbox /14 :
- -
