Montage du capteur
PRUDENCE

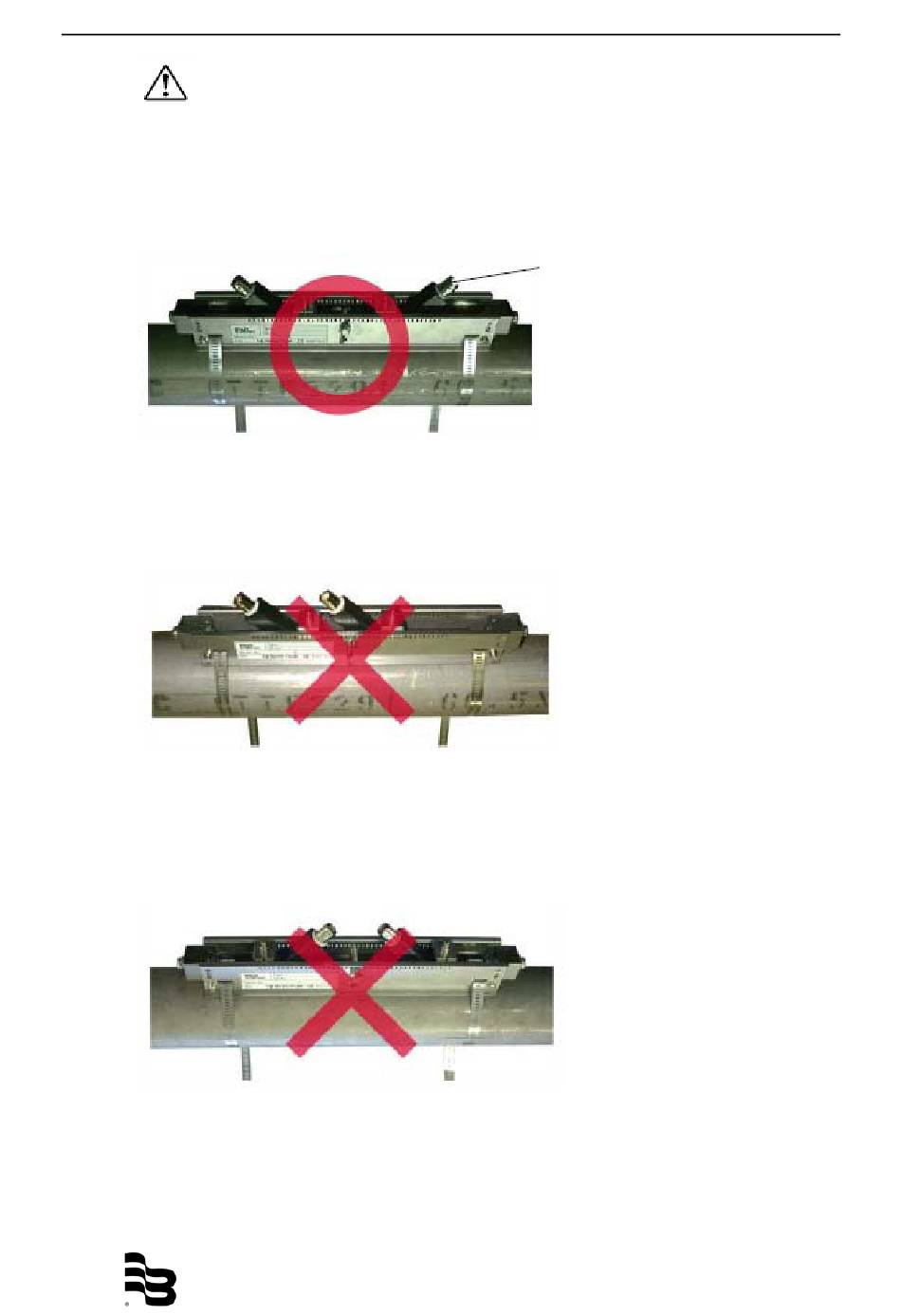

Montez le capteur de façon à orienter les raccords BNC vers l'extérieur (photo
5-14a). Si un capteur est monté dans le sens contraire, la mesure n'est pas
possible (photo 5-14b, c). Les taquets des bouchons à déclic doivent être
totalement enclenchés dans les trous quatre pans des côtés du cadre. Dans le
cas contraire, les capteurs n'ont pas de contact optimal sur le tube et la
mesure ne peut pas être effectuée.
Lors du montage, les raccords BNC des capteurs doivent être orientés vers
l'extérieur.
Photo 5-14a
Lors du montage, les raccords BNC des capteurs ne doivent pas orientés
dans la même direction.
Photo 5-14b
Ne pas monter les raccords BNC de façon à ce qu'ils soient orientés vers
l'intérieur.
Photo 5-14c
