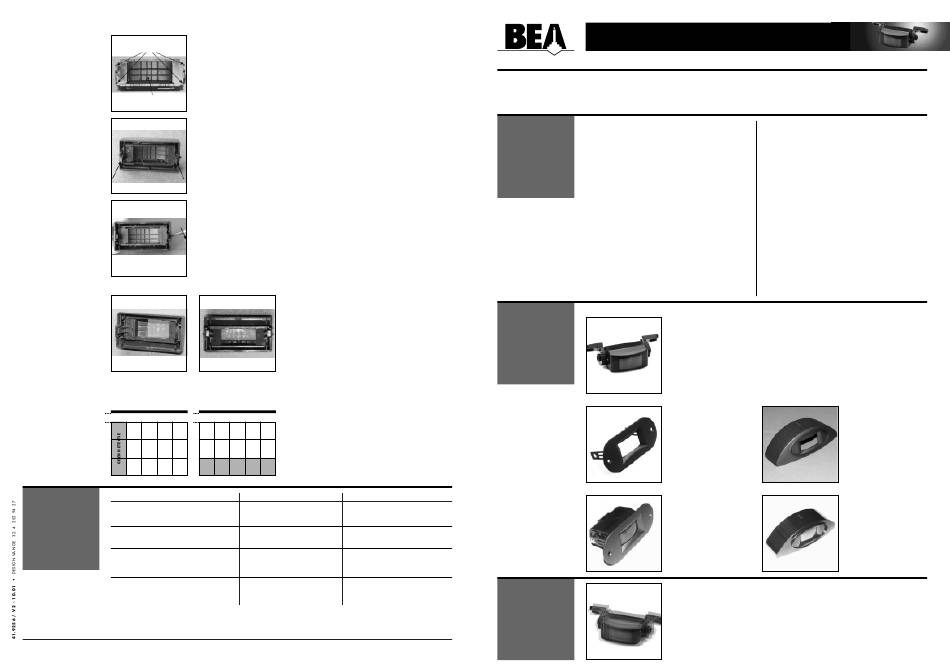

BEA FLY Manuel D'utilisation

C. INSTELLEN VAN DE DETECTIEZONE
• Om de detectiezone in te stellen naargelang uw specifieke behoeften, gebruikt u het masker dat u in de
Beveiligingen
• Om de detectiezone in te stellen volgens uw behoeften, knipt u segmenten uit het masker.
Voorgesneden uitsparing
Het masker aanbrengen :
• Hou rekening met de veiligheidsvoorzieningen wanneer u de 2 lipjes van het masker in het deksel
• Zachtjes op beide lipjes van het masker drukken
Het masker verwijderen :
• De schroevendraaier tussen het lipje van het masker en het lipje van het deksel van de sensor drukken
• Een neerwaartse hefboombeweging maken
DETECTIEZONES
ASYMMETRISCHE BEPERKTE DIEPTE
DETECTIEZONE
DETECTIEZONE DETECTIEZONE
seuil de porte
± 10 cm ± 10 cm
VERKEERDE SYMPTOMEN
WERKINGEN
De deur gaat niet open of de LED gaat niet branden
De deur gaat niet open of de LED gaat branden
De deur gaat open wanneer er geen detectie is en
sluit wanneer er wel detectie is
De afmetingen van de detectiezone beantwoordt niet
aan uw behoeften
Parc Scientifique du Sart Tilman - Allée des Noisetiers, 5 B-4031 Angleur - België - tel. +32 4 361 65 65 - fax. +32 4 361 28 58 - e-mail. sales@bea.be - http://www.beasensors.com
doos van de sensor vindt.
De minimale detectiezone voor een plaatsingshoogte van 2,2 m bedraagt 0,5m x 0,5m.
Opmerkingen :
1) Knip enkel volledige segmenten uit
2) Om detectie te verkrijgen, moet u minstens één segment uitknippen
van de sensor plaatst
seuil de porte
GEEN DETECTIE
WAARSCHIJNLIJKE OORZAKEN INGREPEN
De sensor wordt niet juist gevoed a. De voeding controleren
b. De spanning controleren
De aansluiting van de relaisuitgang van De aansluitingen controleren
de deursturing is niet juist
De werkwijze van het relais is niet juist De stand van Dip Switch #2 wijzigen
voor uw deursturing
Het masker is niet juist uitgesneden Een nieuw masker nemen en één of meer
segmenten uitsnijden om de gewenste
detectiezone te verkrijgen
F LY GEBRUIKSAANWIJZING
We open up New Horizons DE MEEST GEAVANCEERDE TECHNOLOGIE INZAKE PASSIEVE INFRAROODSENSOREN
De FLY is de meest geschikte infraroodsensor voor toepassingen zoals :
- het openen van kleine en middelgrote automatische deuren
- het openen van automatische deuren waarbij de sensor moet verborgen zijn in het stuurprofiel van de deur.
Dit product is echter minder geschikt voor toepassingen met brede detectiezones waarbij boodschappen- of winkelwagentjes worden gebruikt.
Voor dat soort toepassingen is het EAGLE-gamma beter geschikt.
TECHNISCHE Technologie passief infrarood met microprocessor
Optische kenmerken pyro-elektrische sensor met 4 elementen
KENMERKEN
combinatie van 15 Fresnel-lenzen die apart
kunnen bedekt worden
max. 3 m
Installatiehoogte
Maximale detectiezone op 2,2 m hoog
2,5 m (L) x 0,5 m (D)
Minimale detectiezone op 2,2 m hoog
0,5 m (L) x 0,5 m (D)
beweging
Detectiewijze
Detectiesnelheid 0,1 tot 1,5 m/s
Verklikkerlampje 1 rode LED
Opstarttijd 10 s
Instandhoudingstijd van de uitgang
0,5 s of 2 s
Reactietijd < 200 ms
Voedingsspanning 12 V DC –10% tot 24 V DC +30%
12 tot 24 V AC ±10%
Frequenties 50 tot 60 Hz
Verbruik < 1 W
Aansluiting aansluiting met 5 uittrekbare contacten
Aanbevolen kabeldoorsnede < 0,5 mm
2,5 m
Kabellengte
Temperatuurbereik van –30°C tot +55°C
BESCHRIJVING DE SENSOR
FLY :
VAN HET
De sensor met passief
FLY- infrarood
PRODUCTEN-
GAMMA
DE TOEBEHOREN
FCA :
Toebehoren om de FLY in
het plafond in te bouwen
DE KITS
FLYUP :
Kit bestaande uit de FLY
en de FCA
PLAATSINGS- • De sensor moet stevig bevestigd
ADVIES
Uitgang standaardrelais (potentieelvrij omkeercontact)
• max. spanning op de contactpunten
max. stromen op de contactpunten
•
• max. onderbrekingsvermogen
Manuele instellingen
grootte van de detectiezone (masker)
•
• gevoeligheid (dip switch # 1)
werkwijze van het relais (dip switch # 2)
•
instandhoudingstijd van de uitgang (dip switch # 3
•
Immuniteit elektromagnetische compatibiliteit
(EMC) volgens 89/336/EEG en
amendementen
FLY
• Kleur antracietgrijs of wit
• Gewicht 40g
• Afmetingen 101mm (L) x 41mm (H) x 27mm (D)
FCA
• Kleur antracietgrijs, wit of aluminium
• Afmetingen 91mm (L) x 40mm (H) x 40mm (D)
FSA
• Kleur antracietgrijs, wit of aluminium
2 • Afmetingen 121mm (L) x 51mm (H) x 40mm (D)
• Beschermingsgraad IP54
FSA :
Kap om de FLY op de
muur te plaatsen
FLYCATCHER :
Kit bestaande uit de FLY
en de FSA
zijn om trillingen te vermijden
60 V DC/ 42 V AC
(resistief)
1A
30W (DC) / 60 VA(AC)
)
